mhk 2s1050ttcduopress automatic high speed die cutting machine-0

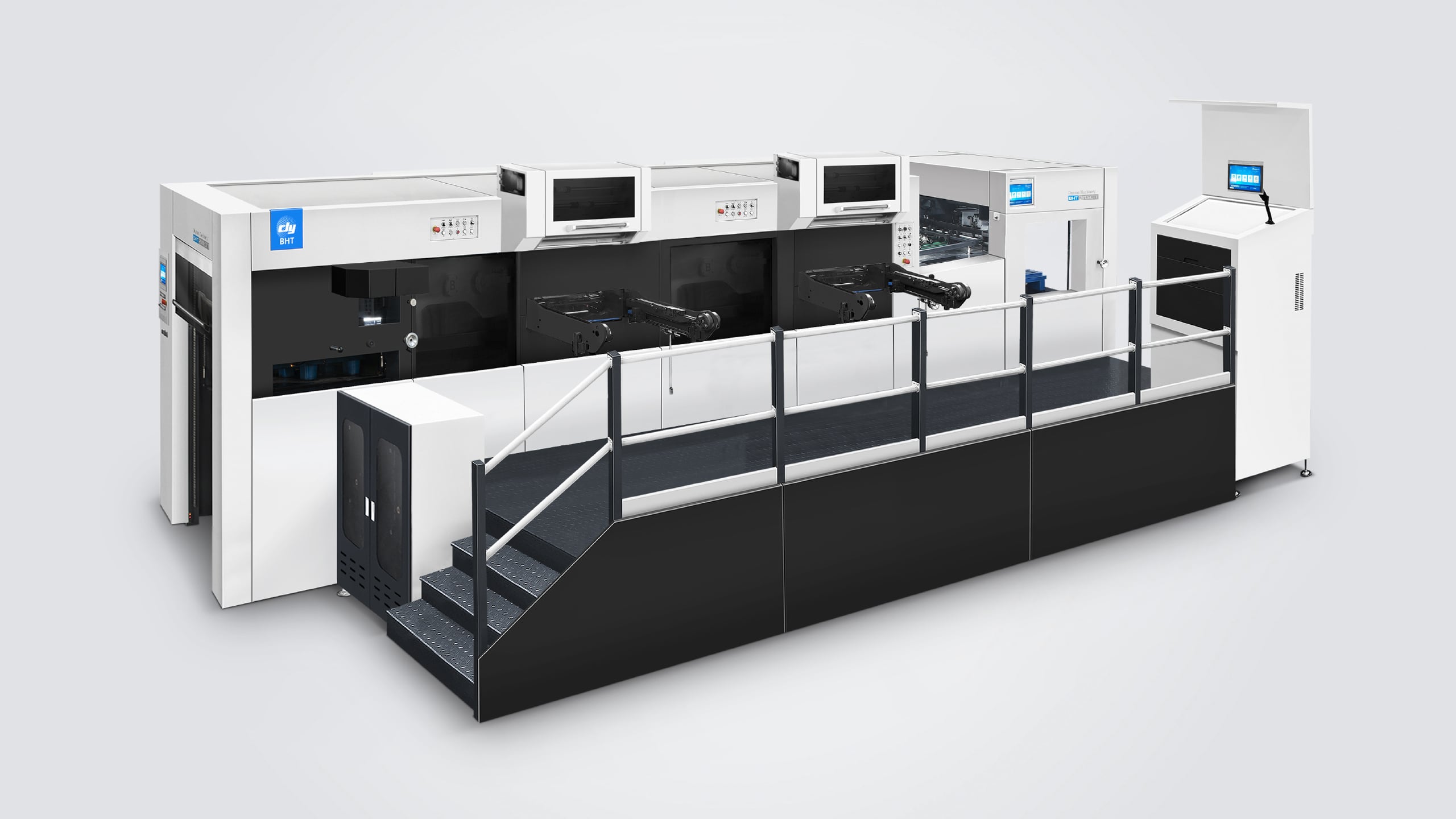

MHK-2S1050TTC
DUOPRESS Automatic High Speed Hot Stamping & Die Cutting Machine

  • Invention patent: the world’s first multi-station die-cutting machine independently controlled by servo motors
  • Flexible customization for exact product requirements
  • Operate with 50% less labor and space while achieving speeds up to 7,200 sheets/h (40% faster than industry standards)
  • Overview
  • Technical Parameters
  • Related Products

Product Description

Dayuan MHK-series DUOPRESS Automatic High Speed Hot Stamping & Die Cutting Machine With Stripping is designed for one-pass processing, integrating foil stamping, die cutting, and stripping into a single, highly efficient operation—perfect for complex foil stamping requirements in premium cigarette packaging, liquor packaging, and other high-end applications. By maximizing productivity and minimizing labor costs, this automatic die cutter delivers exceptional value and enhanced competitiveness, making it the ultimate choice for the high-end post-press market.



Flexible Customization:

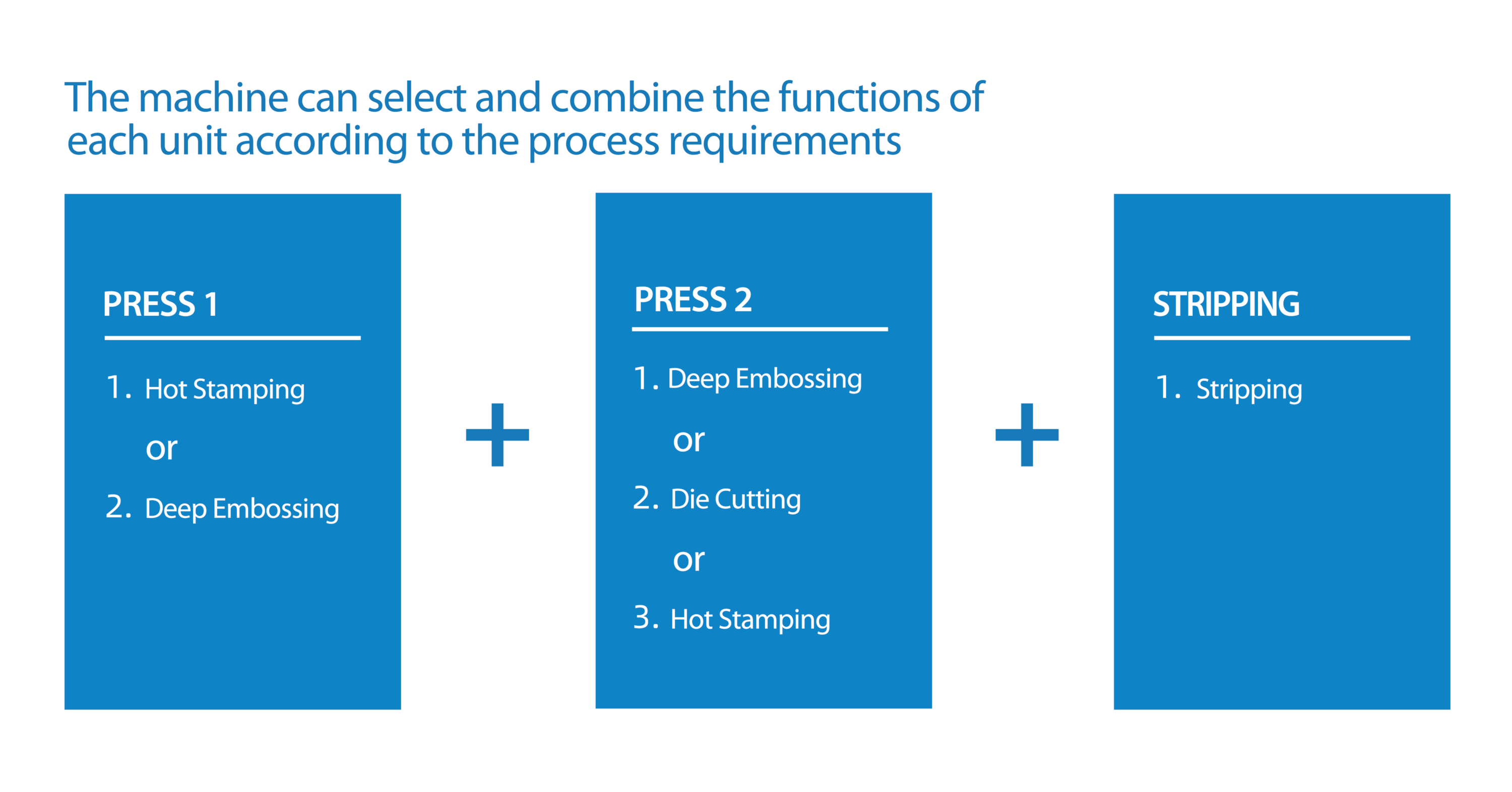

Modular process configuration tailored to product requirements, with each unit independently controlled by servo motors for optional single-unit operation.

Features holographic foil stamping, triple foil stamping, deep embossing, die cutting and waste stripping to meet diverse production needs and significantly enhance efficiency.



Reliable Performance:

Maximum speed: 7,200 sheets/hour; maximum pressure: 600 tons.

Equipped with a proprietary foil stamping control system and foil feeding system, it supports both horizontal and vertical stamping to meet premium quality demands, with hot stamping accuracy of ±0.1mm.

Patented gripper bar rear-positioning servo control system guarantees permanent precision of ±0.075mm.



Excellent Versatility:

Supports hot stamping and embossing on various materials.

Ideal for processing complex structure graphics in the printing and packaging industry.

Enables easy and rapid switching between hot foil stamping and die cutting processes.



Outstanding Cost-Effectiveness:

Robust cast-iron frame ensures stability.

Supports quick setup and fast changeover with microadjustment devices.

User-friendly human-machine interface for intuitive and efficient operation.

Comprehensive spare parts supply chain for after-sales support.





1飞达(四吸六送).jpg.png 2输纸台.jpg.png !3前规 侧规.jpg.png
Feeder(4 suction and 6 delivery)

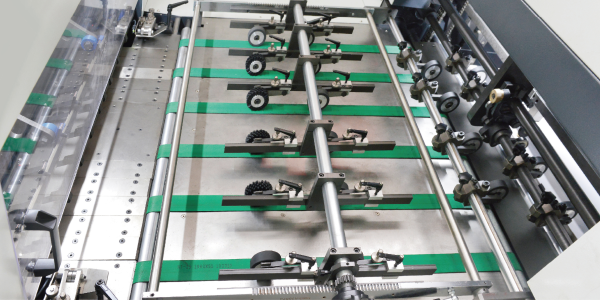

Paper conveying unit

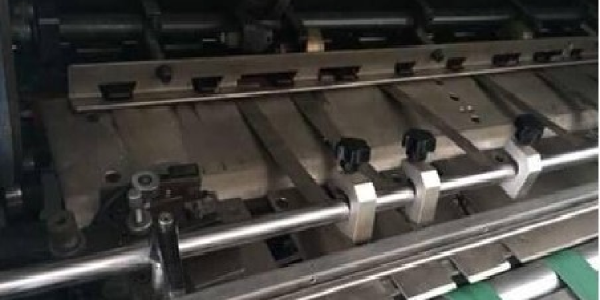

Front gauge & side gauge

4同步带传动间歇机构.jpg.png 8MHK-2S1050TTC  Mould quick locking device.jpg 6可调式下垫板(烫金_热压机型标配).jpg.png

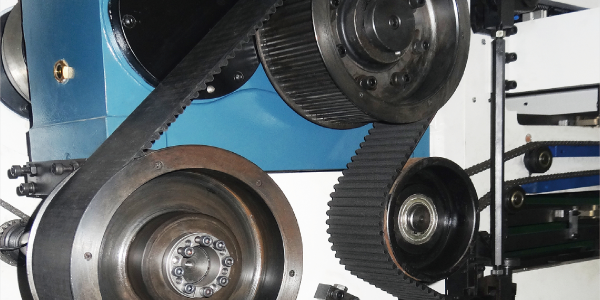

Timing belt drive, Intermittent mechanism

Micro-adjustable frame with quick locking device

Micro-adjustable die cutting plate

7牙排后定位伺服驱动.jpg.png 8微调蜂窝板(烫金_热压机型标配).jpg.png !9清废部.jpg.png

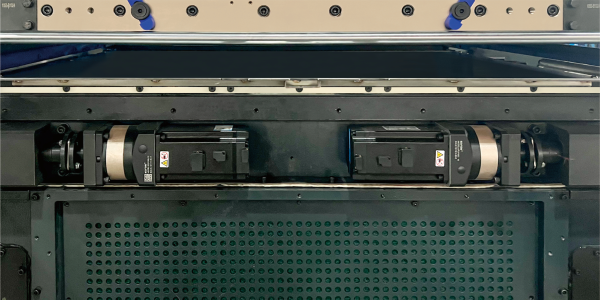

Servo controlled gripper bar positioning device

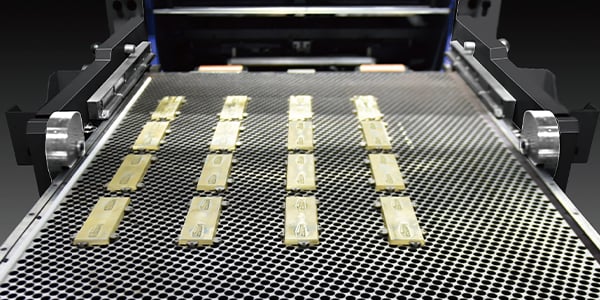

Micro-adjustable honeycomb plate

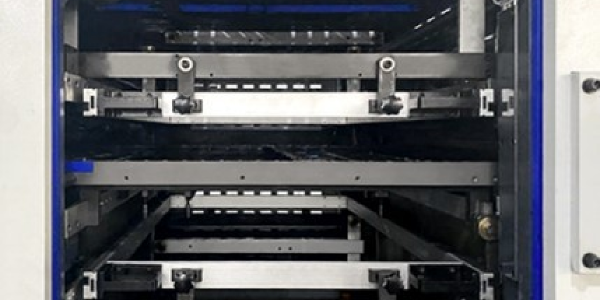

Stripping unit

!10叼口清废装置.jpg.png 11收纸部.jpg.png 12电控部.jpg.png

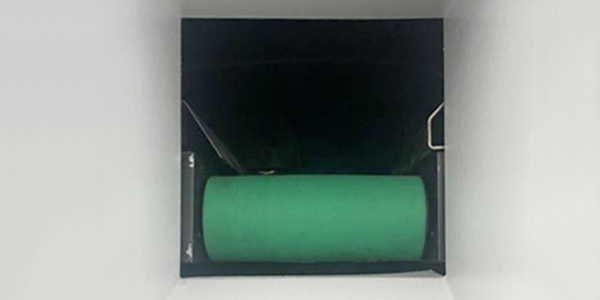

Gripper margin stripping device

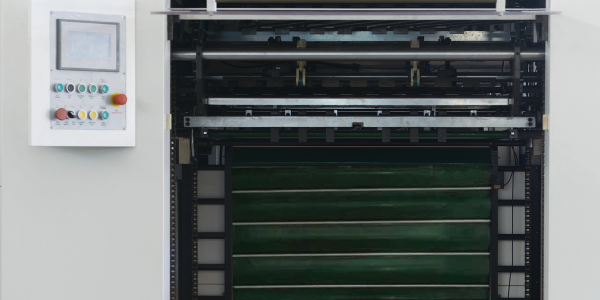

Non-stop roll-up curtain type paper delivery device

Electrical unit

13德国真空泵.jpg.png 14集中供油.jpg.png 15主机冷却润滑机构.jpg.png
Germany vacuum pump

Auto lubrication system

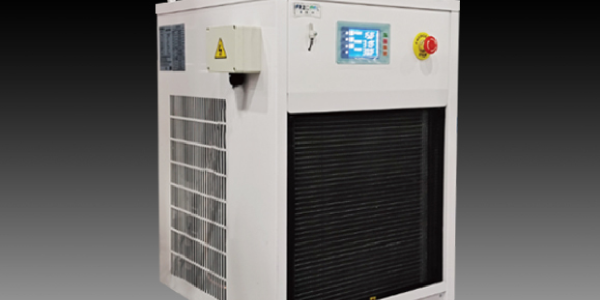

Main unit cooling/lubrication mechanism

Technical Parameters

Model

MHK-2S1050TTC

MHK-2S1050TT

MHK-2S1050TRC

MHK-2S1050TMC

MHK-2S1050RRC

MHK-2S1050RMC

Maximum Sheet Size

1050×750mm

1050×750mm

1050×750mm

Minimum Sheet Size

400×360mm

400×360mm

400×360mm

Maximum Cutting Size

1040×720mm

1040×720mm

1040×720mm

Maximum Stamping Size

1040×720mm

1040×720mm

/

Maximum Heating Size

1040×720mm

1040×720mm

1040×720mm

Minimum Gripper Margin

9-17mm

9-17mm

9-17mm

Minimum Width of Cuts

10-18mm / --

10-18mm

10-18mm

Inner Chase Size

1080×745mm

1080×745mm

1080×745mm

Stock Range

Cardboard: 80-2000g/m²,0.1-2mm
Corrugated board: ≤4mm

Cardboard: 80-2000g/m²,0.1-2mm
Corrugated board: ≤4mm

Cardboard: 80-2000g/m²,0.1-2mm
Corrugated board: ≤4mm

Die Cutting Accuracy

≤±0.075mm

≤±0.075mm

≤±0.075mm

Common Stamping Accuracy

≤±0.1mm

≤±0.1mm

/

Hologram positioning stamping accuracy

≤±0.1mm

≤±0.1mm

/

Heating Accuracy

≤±0.075mm

≤±0.075mm

≤±0.075mm

Press 1 Max.Cutting Force

600T

600T

600T

Press 2 Max.Cutting Force

600T

600T / 300T

600T / 300T

Max.Working Speed

7200s/h

7200s/h

7200s/h

Maximum Pile Height at Feeder-Normal Mode

1600mm / 1600mm

1800mm / 1600mm

1600mm / 1600mm

Maximum Pile Height at Delivery

1400mm / 1400mm

1580mm / 1400mm

1400mm / 1400mm

Max.Gold Doil Diameter

φ250mm Longitudinal,φ200mm Transeversal

φ250mm Longitudinal,φ200mm Transeversal

/

Electric-heated System

20 Heating zones,40-180℃ Adjustable

20 Heating zones,40-180℃ Adjustable

20 Heating zones,40-180℃ Adjustable

Foil Width

20-1020mm

20-1020mm

/

Press 1 Foil Advance Shafts

3 Longitudinal+2 Transversal
4 Longitudinal+2 Transversal(opt.)
5 Longitudinal+2 Transversal(opt.)
6 Longitudinal+2 Transversal(opt.)

3 Longitudinal+2 Transversal
4 Longitudinal+2 Transversal(opt.)
5 Longitudinal+2 Transversal(opt.)
6 Longitudinal+2 Transversal(opt.)

Electric-heated System

Press 2 Foil Advance Shafts

3 Longitudinal+2 Transversal
4 Longitudinal+2 Transversal(opt.)
5 Longitudinal+2 Transversal(opt.)
6 Longitudinal+2 Transversal(opt.)

Electric-heated System+Stripping(TRC)

Electric-heated System+Stripping(RRC)

3 Longitudinal+2 Transversal
4 Longitudinal+2 Transversal(opt.)
5 Longitudinal+2 Transversal(opt.)
6 Longitudinal+2 Transversal(opt.)

Die Cutting+Stripping(TMC)

Die Cutting+Stripping(RMC)

Full Load Wattage

114KW / 114KW

84KW / 72KW

78KW / 48KW

Air Requirement

0.6-0.7MPa,≥1m³/min

0.6-0.7MPa,≥1m³/min

0.6-0.7MPa,≥1m³/min

Net Weight of Machine

37T / 37T

36T / 34T

35T / 33T

Machine Dimensions(Including Die Preloader)(L×W×H)

9009×7424×2658mm

9009×7424×2658mm

9009×7424×2658mm
