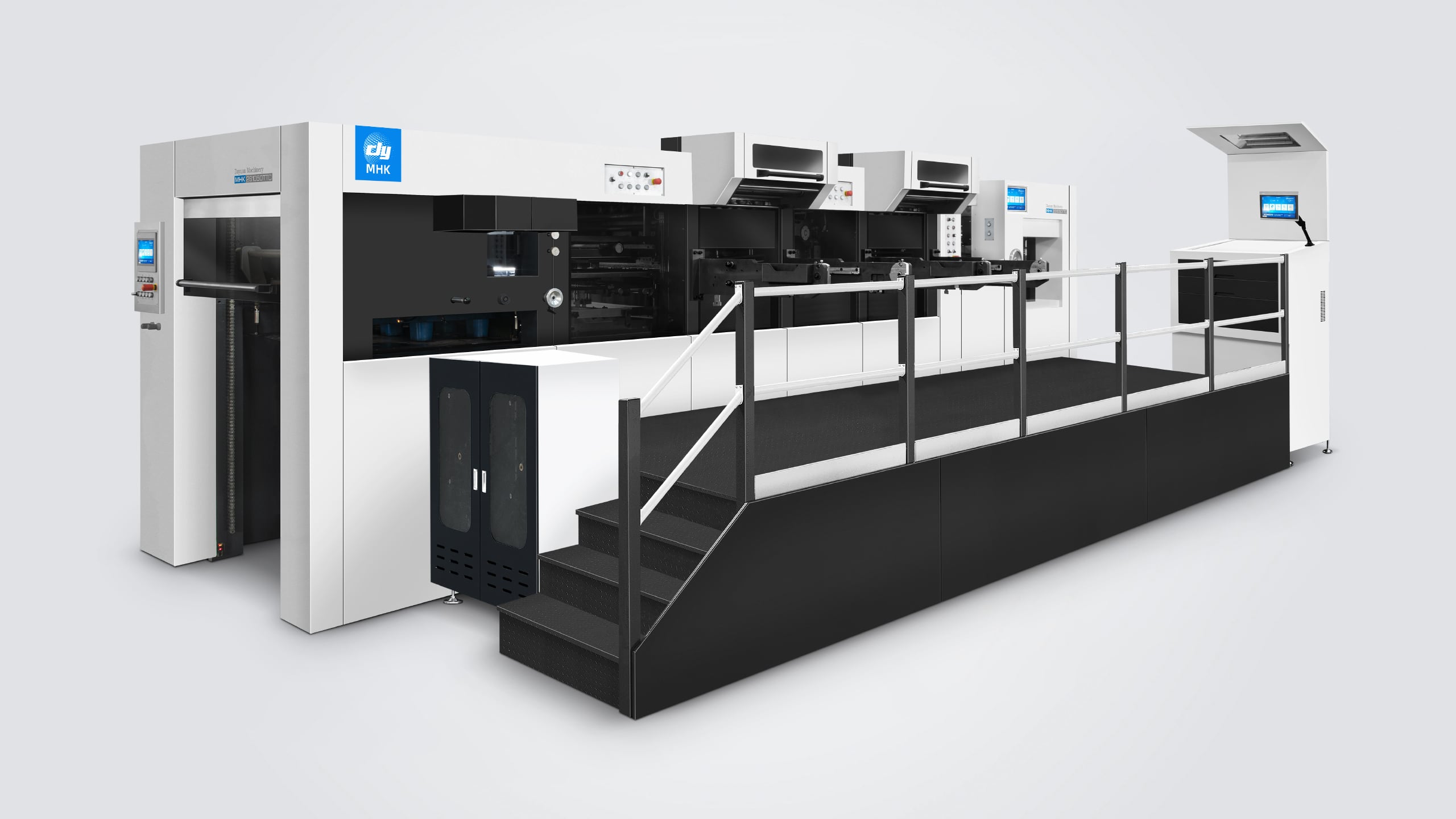

MHK-2S1050TTC (Mașină Automată de Marcat și Taiat cu Die Rapidă și de Înaltă Viteză DUOPRESS)
- Brevet de invenție: prima mașină de decupaj multi-stațional controlată independent de motoare servo din lume
- Personalizare flexibilă pentru cerințele exacte ale produsului
- Funcționează cu 50% mai puțin personal și spațiu, în timp ce atinge viteze de până la 7.200 foile/oră (40% mai rapid decât standardele industriale)
- Prezentare generală
- Parametrii tehnici
- Produse conexe
Descriere produs
Mașina automată de înaltă viteză Dayuan MHK-serie DUOPRESS de tipar cald și tăiere cu matriță cu evacuare este concepută pentru prelucrare într-o singură trecere, integrând într-o singură operațiune eficientă aplicarea foliei metalice, tăierea cu matriță și evacuarea—ideală pentru cerințele complexe de aplicare a foliei metalice în ambalarea premium de țigări, ambalarea băuturilor alcoolice și alte aplicații de înalt nivel. Prin maximizarea productivității și minimizarea costurilor cu forța de muncă, acest tăietor automat cu matriță oferă o valoare excepțională și o competitivitate crescută, fiind alegerea optimă pentru piața de postpresă de lux.
Personalizare flexibilă:
•Configurație modulară a procesului adaptată cerințelor produsului, cu fiecare unitate controlată independent de motoare servo pentru operațiuni individuale optionale.
•Prezintă imprimare holografică cu foil, imprimare triplă cu foil, relief adânc, decupaj și eliminare a deșeurilor pentru a satisface nevoile diverse de producție și a crește semnificativ eficiența.
Performanță De încredere:
•Viteza maximă: 7.200 de foile/oră; presiune maximă: 600 de tone.
•Este echipată cu un sistem propriu de control al aplicării foliei și un sistem de alimentare cu folie, care susține atât aplicarea orizontală, cât și verticală, pentru a satisface cerințele de calitate ridicată, cu o precizie de aplicare la cald de ±0,1 mm.
•Sistemul de control servo cu poziționare reară a barei de ținere, patentat, garantează o precizie permanentă de ±0,075mm.
Versatilitate excelentă:
•Susține imprimarea cu cald și reliefarea pe diverse materiale.
•Ideal pentru procesarea graficelor cu structură complexă în industria tipografică și de ambalare.
•Permite comutarea ușoară și rapidă între procesele de aplicare a foliei metalice și tăierea cu matriță.
Efectivitate de cost excepțională:
•Cadru robust din oțel carbon ensurează stabilitatea.
•Asigură configurarea rapidă și schimbarea ușoară cu dispozitive de microreglare.
•Interfață om-maină prietenoasă pentru o operare intuitivă și eficientă.
•Lanț de aprovizionare complet pentru piese de schimb pentru sprijin post-vânzare.
 |
 |
 |
| Alimentator (4 de aspirație și 6 de livrare) |
Unitate de transport a hârtiei |
GAUGE FRONTALĂ & GAUGE LATERALĂ |
 |
 |
 |
| Transmisie cu curea de sincronizare, Mecanism intermitent |
Cadru microreglabil cu dispozitiv de blocare rapidă |
Placă de tăiere microreglabilă |
 |
 |
 |
| Dispozitiv de poziționare a barei de prindere controlat servo |
Placă alveolară microreglabilă |
Unitate de descărcare |
 |
 |
 |
| Dispozitiv de evacuare a marginii cu clești |
Dispozitiv de livrare a hârtiei de tip perdea cu înrolare neîntreruptă |
Unitate electrică |
 |
 |
 |
| Pompa de vid din Germania |
Sistem de Lubrificare Automată |
Mecanism de răcire/ungere a unității principale |
Parametrii tehnici
|
Model |
MHK-2S1050TTC MHK-2S1050TT |
MHK-2S1050TRC MHK-2S1050TMC |
MHK-2S1050RRC MHK-2S1050RMC |
|
Dimensiunea maximă a foii |
1050×750 mm |
1050×750 mm |
1050×750 mm |
|
Dimensiunea minimă a foii |
400×360 mm |
400×360 mm |
400×360 mm |
|
Dimensiunea maximă de tăiere |
1040×720 mm |
1040×720 mm |
1040×720 mm |
|
Dimensiunea maximă de ștanțare |
1040×720 mm |
1040×720 mm |
/ |
|
Dimensiunea Maximă de Încălzire |
1040×720 mm |
1040×720 mm |
1040×720 mm |
|
Marja minimă de prindere |
9-17 mm |
9-17 mm |
9-17 mm |
|
Lățimea Minimă a Tăierilor |
10-18mm / -- |
10-18mm |
10-18mm |
|
Mărimea urmăririi interioare |
1080×745mm |
1080×745mm |
1080×745mm |
|
Gama de stoc |
Carton: 80-2000g\/m², 0.1-2mm |
Carton: 80-2000g\/m², 0.1-2mm |
Carton: 80-2000g\/m², 0.1-2mm |
|
Precizie de tăiere |
≤±0,075mm |
≤±0,075mm |
≤±0,075mm |
|
Accuratecă comună de bătut |
≤±0,1 mm |
≤±0,1 mm |
/ |
|
Accuratecă a poziționării de bătut a hologramului |
≤±0,1 mm |
≤±0,1 mm |
/ |
|
Accuratecă a încălzirii |
≤±0,075mm |
≤±0,075mm |
≤±0,075mm |
|
Presă 1 Forță maximă de taiere |
600T |
600T |
600T |
|
Presă 2 Forță maximă de taiere |
600T |
600T / 300T |
600T / 300T |
|
Viteza maximă de lucru |
7200s/h |
7200s/h |
7200s/h |
|
Înălțimea maximă a grămezii la modul alimentator-normal |
1600mm / 1600mm |
1800mm / 1600mm |
1600mm / 1600mm |
|
Înălțimea maximă a grămezii la livrare |
1400mm / 1400mm |
1580mm / 1400mm |
1400mm / 1400mm |
|
Diametrul maxim al lingurii de aur |
φ250mm Lungsitudinal, φ200mm Transversal |
φ250mm Lungsitudinal, φ200mm Transversal |
/ |
|
Sistem electric de încălzire |
20 zone de încălzire, Ajustabil 40-180℃ |
20 zone de încălzire, Ajustabil 40-180℃ |
20 zone de încălzire, Ajustabil 40-180℃ |
|
Lățimea foliei |
20-1020 mm |
20-1020 mm |
/ |
|
Presa 1 Axe de avans pentru folie |
3 Longitudinal+2 Transversal |
3 Longitudinal+2 Transversal |
Sistem electric de încălzire |
|
Presa 2 Axe de avans pentru folie |
3 Longitudinal+2 Transversal |
Sistem cu încălzire electrică+Degajare(TRC) |
Sistem cu încălzire electrică+Degajare(RRC) |
|
3 Longitudinal+2 Transversal |
Taie cu matrice+Degajare(TMC) |
Taie cu matrice+Degajare(RMC) |
|
|
Putere la sarcină completă |
114KW / 114KW |
84KW / 72KW |
78KW / 48KW |
|
Cerința de aer |
0.6-0.7MPa, ≥1m³/min |
0.6-0.7MPa, ≥1m³/min |
0.6-0.7MPa, ≥1m³/min |
|
Greutatea netă a mașinii |
37T \/ 37T |
36T \/ 34T |
35T \/ 33T |
|
Dimensiuni mașină (Incluzând Preluratorul de Stănci)(L×l×H) |
9009×7424×2658mm |
9009×7424×2658mm |
9009×7424×2658mm |
