MHK-2S1050TTC (DUOPRESS Автоматична високоскоростна машина для вирізання матрицями)

  • Патент на винахід: перша у світі багатостанційна машини для вирізання, незалежно керуємої сервомоторами
  • Гнучке налаштовування під точні вимоги до продукції
  • Працюйте на 50% менше працівників та простору, доки досягаєте швидкостей до 7 200 аркушів/год (на 40% швидше за відраслеві стандарти)
  • Огляд
  • Технічні параметри
  • Суміжні продукти

Машини для автоматичного вирізання серії MHK DUOPRESS від Dayuan створені для обробки за один прохід, що поєднує штампування фольгою, вирізання та вилучення у єдину, надзвичайно ефективну операцію — ідеальна для складних вимог до штампування фольгою у преміальному упаковуванні сигарет, спиртного та інших високоякісних застосувань. За допомогою максимізації продуктивності та мінімізації вартості праці вона забезпечує виняткову цінність та підвищений конкурентний превеликий переваги, роблячи її найкращим вибором для високоякісного ринку післядрукарської обробки.

Гнучка індивідуалізація:
Модульна процесна конфігурація адаптована під вимоги продукції, де кожний блок незалежно керується сервомоторами для опціональної роботи окремих модулів.
Предусмотрює голографічне фольгування, трійне фольгування, глибоке тиснення, вирізку матрицею та вилучення відходів для задовolenня різноманітних вимог у виробництві та значної підвищення ефективності.

Надійна продуктивність:
Максимальна швидкість: 7 200 аркушів/год; максимальний тиск: 600 тонн.
Окомплектована власною системою керування фольгою і системою підачі фольги, що підтримують як горизонтальне, так і вертикальне нанесення для задовolenня високих стандартів якості.
Патентована система сервокерування заднього положення балок зажемів гарантує постійну точність ±0,075 мм.

Виняткове відношення ціна-якість:
Міцна чавунна рама забезпечує стабільність.
Зручний інтерфейс людина-машина для інтуїтивного та ефективного керування.
Повна мережа постачання запчастин для післяпродажньої підтримки.

Опис продукту



1飞达(四吸六送).jpg.png 2输纸台.jpg.png !3前规 侧规.jpg.png
Годівниця

ПЕРЕВІЗНИЙ УНІТ

ПЕРЕДНІЙ І БОЧНИЙ РЕГУЛЯТОР

4同步带传动间歇机构.jpg.png 8MHK-2S1050TTC  Mould quick locking device.jpg 6可调式下垫板(烫金_热压机型标配).jpg.png
ПРИСТРІЙ З ПРИВОДОМ ЗУБЧАТОГО РЕМЕНЯ

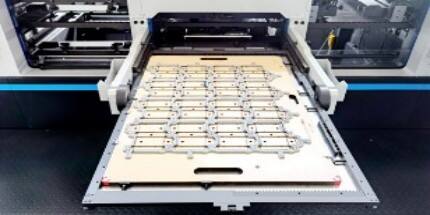

УСТРОЙСТВО ШВИДКОГО ЗАКРИЄМУ ЧАСТИН

ПРИСТРОЙ МИКРОПОДАГЕННЯ ВИРІЗНОЇ ПЛАСТИНИ

7牙排后定位伺服驱动.jpg.png 8微调蜂窝板(烫金_热压机型标配).jpg.png !9清废部.jpg.png
Пристрій позиціонування захоплювальної балки з сервоприводом

Детально налаштована сотова плита

Модуль виділення

!10叼口清废装置.jpg.png 11收纸部.jpg.png 12电控部.jpg.png
ПРИСТРОЙ ВИДАЛЕННЯ ВІДХОДІВ ЗАХОПУ

Пристрій неперервного збірника авто

Електричний блок

13德国真空泵.jpg.png 14集中供油.jpg.png 15主机冷却润滑机构.jpg.png
Німецький вакуумний насос

Концентроване змащення

МЕХАНІЗМ ОХОЛОДЖЕННЯ ТА ЛЮБРИКАЦІЇ ГОЛОВНОГО ДВИГУНА

Технічні параметри

Модель

MHK-2S1050TTC

MHK-2S1050TT

MHK-2S1050TRC

MHK-2S1050TMC

MHK-2S1050RRC

MHK-2S1050RMC

Максимальний розмір аркуша

1050×750 мм

1050×750 мм

1050×750 мм

Мінімальний розмір аркуша

400×360 мм

400×360 мм

400×360 мм

Максимальний розмір різання

1040×720 мм

1040×720 мм

1040×720 мм

Максимальний розмір штампування

1040×720 мм

1040×720 мм

/

Максимальний розмір нагріву

1040×720 мм

1040×720 мм

1040×720 мм

Мінімальний запас захоплювача

9-17 мм

9-17 мм

9-17 мм

Мінімальна ширина розрізів

10-18mm / --

10-18 мм

10-18 мм

Розмір внутрішнього шасі

1080×745mm

1080×745mm

1080×745mm

Діапазон матеріалів

Картон: 80-2000г/м², 0.1-2мм
Гофрокартон: ≤4мм

Картон: 80-2000г/м², 0.1-2мм
Гофрокартон: ≤4мм

Картон: 80-2000г/м², 0.1-2мм
Гофрокартон: ≤4мм

Точність висікання

≤±0,075 мм

≤±0,075 мм

≤±0,075 мм

Загальна точність відбитку

≤±0,1 мм

≤±0,1 мм

/

Точність позиціонування голографічного відбитку

≤±0,1 мм

≤±0,1 мм

/

Точність нагріву

≤±0,075 мм

≤±0,075 мм

≤±0,075 мм

Натисніть 1 Макс. сила розрізу

600 Т

600 Т

600 Т

Натисніть 2 Макс. сила розрізу

600 Т

600T / 300T

600T / 300T

Максимальна працююча швидкість

7200с/год

7200с/год

7200с/год

Максимальна висота стопи на подавачі - нормальний режим

1600мм / 1600мм

1800мм / 1600мм

1600мм / 1600мм

Максимальна висота стопки при доставці

1400мм / 1400мм

1580мм / 1400мм

1400мм / 1400мм

Максимальний діаметр золотого масла

φ250мм Лонгіitudinal, φ200мм Transversal

φ250мм Лонгіitudinal, φ200мм Transversal

/

Електрична система обігріву

20 грівчих зон, регулювання 40-180℃

20 грівчих зон, регулювання 40-180℃

20 грівчих зон, регулювання 40-180℃

Ширина фольги

20-1020 мм

20-1020 мм

/

Прес 1 Вали просування фольги

3 Довготні+2 Поперечні
4 Довготні+2 Поперечні (опц.)
5 Довготні+2 Поперечні (опц.)
6 Довготні+2 Поперечні (опц.)

3 Довготні+2 Поперечні
4 Довготні+2 Поперечні (опц.)
5 Довготні+2 Поперечні (опц.)
6 Довготні+2 Поперечні (опц.)

Електрична система обігріву

Прес 2 Вали просування фольги

3 Довготні+2 Поперечні
4 Довготні+2 Поперечні (опц.)
5 Довготні+2 Поперечні (опц.)
6 Довготні+2 Поперечні (опц.)

Електрично-гріюча система+Виділення(TRC)

Електрично-гріюча система+Виділення(RRC)

3 Довготні+2 Поперечні
4 Довготні+2 Поперечні (опц.)
5 Довготні+2 Поперечні (опц.)
6 Довготні+2 Поперечні (опц.)

Форма для вирізання+Виділення(TMC)

Форма для вирізання+Виділення(RMC)

Потужність при повному навантаженні

114KW / 114KW

84KW / 72KW

78KW / 48KW

Вимоги до повітря

0.6-0.7MPa, ≥1м³/хв

0.6-0.7MPa, ≥1м³/хв

0.6-0.7MPa, ≥1м³/хв

Чиста вага машини

37T\/37T

36T\/34T

35T\/33T

Розміри машини (включаючи прелоадер матриці)(Д×Ш×В)

9009×7424×2658мм

9009×7424×2658мм

9009×7424×2658мм
