MHK-820CE/1050CE/1180CE/1350ACE/1500ACE (Automatische Schneidmaschine mit Abschabefunktion)

  • Maximalgeschwindigkeit: 7.500 Blätter/Stunde; Maximaldruck: 600 Tonnen
  • Abdeckung aller Blattgrößen von 820×600mm bis 1500×1110mm
  • Fortgeschlagene 3-Bild-4-Seiten Abfalltrennungstechnologie
  • Übersicht
  • Technische Parameter
  • Verwandte Produkte




Produktbeschreibung

Präzision, Langlebigkeit und Stabilität sind entscheidend bei automatischen Plattenschneidmaschinen. Die Dayuan MHK-Serie Automatic Die Cutting Machine mit Abstreifvorrichtung bietet mehrere Blattgrößenoptionen von 820×600 mm bis 1500×1110 mm und behält selbst bei maximaler Arbeitsgeschwindigkeit die Präzision aufrecht, wodurch Ihre Produktionsleistung erheblich gesteigert wird, bei gleichzeitiger Reduzierung der Betriebskosten. Wir bieten anpassbare Konfigurationen, die flexible Funktionsanpassungen ermöglichen, um Ihren spezifischen Produktionsanforderungen gerecht zu werden und mit unserem automatischen Schneidwerk rasch Produktivitätsvorteile zu erzielen.



Herausragende Produktivität:

Maximalgeschwindigkeit: 7.500 Blätter/Stunde
Maximaler Druck: 600 Tonnen
50 % schnellere Plattenwechsel steigern erheblich die Produktivität und erhöhen die Betriebszeit
Automatisches, kontinuierlich laufendes Rollvorhang-Abliefersystem.



Herausragende Qualität:

Servogesteuerte Greiferleisten-Positioniereinrichtung (Erfindungspatent)
Schwere Ausführung/Heizsystem erhältlich (optional).
3-Rahmen-4-Seiten-Abfallentfernungstechnologie, bei der die oberen und unteren Rahmen arbeiten, während der mittlere Rahmen stationär bleibt, verhindert Gratbildung und lockere Blätter für fehlerfreie Produktion.
Mit einem automatischen Ölzufuhrsystem und einer präzisen temperaturgeregelten Schmier- (und Kühl-) system ausgestattet, hält es die optimale Ölttemperatur für eine gleichmäßige Produktion aufrecht.



Hervorragende Kosteneffizienz:
Intuitives HMI (Mensch-Maschine-Schnittstelle) für benutzerfreundliche, fehlerfreie Operation.
Vollständige Ersatzteillieferung sichert ein unbesorgtes Nachverkaufs-Service.



1飞达(四吸六送).jpg.png 2输纸台.jpg.png !3前规 侧规.jpg.png

Zuführung (4 Saug- und 6 Abgabeeinheiten)

Papiervorschubeinheit

VORDERE UND SEITLICHE RICHTSCHIENEN

4同步带传动间歇机构.jpg.png MHK-820CE_1050CE_1180CE_1350ACE_1500ACE+Micro-adjustable frame with quick locking device.jpg.png 6模切钢板微调装置.jpg.png

Zahnriemenantrieb, intermittierender Mechanismus

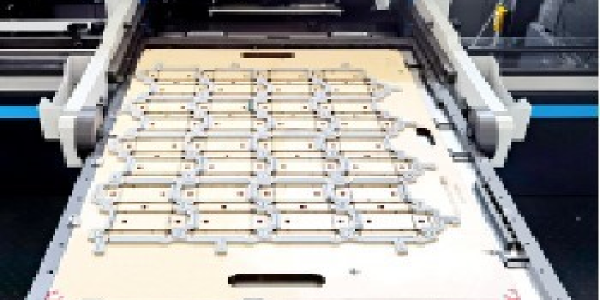

Plattenrahmen

Mikroverstellbare Stanzplatte

7牙排后定位伺服控制系统.jpg.png 8微调蜂窝板.jpg.png 9清废部.jpg.png

Servogesteuertes Greiferbalken-Positionierungsgerät

Wabenplatte

ABSCHLAGEINHEIT

!10叼口清废装置.jpg.png 11收纸部.jpg.png 12电气部.jpg.png

Greifer-Randentfernungsvorrichtung

Durchgehende Rollladenvorrichtung für Papierausgabe

Elektrische Einheit




Deutscher Vakuumpumpe

Automatisches Schmiersystem

Kühl/Schmiermechanismus der Haupteinheit

Technische Parameter

Modell

MHK-820CE

MHK-1050CE

MHK-1050ACE

MHK-1050ACER

MHK-1180CE

MHK-1180ACE

MHK-1180ACER

MHK-1350ACE

MHK-1350ACER

MHK-1500ACE

MHK-1500ACER

Maximale Blattgröße

820×600mm

1050×750mm

1180×1050mm

1350×1100mm

1500×1100mm

Minimale Blattgröße

310×260mm

400×360mm

400×360mm

470×450mm

470×450mm

Maximale Schnittgröße

800×580mm

1040×720mm

1150×1000mm

1330×1080mm

1480×1080mm

Maximale Prägefläche

/

-- / -- / 1040×720mm

-- / -- / 1150×1000mm

-- \ 1330×1080mm

-- \ 1480×1080mm

Minimaler Greiferrand

9-17 mm

9-17 mm

9-17 mm

9-17 mm

9-17 mm

Minimale Schnittbreite

10-18 mm

10-18 mm

10-18 mm

10-18 mm

10-18 mm

Höhe der Schneideregels

23,8 mm

23,8 mm

23,8 mm

23,8 mm

23,8 mm

Größe des inneren Chase

910×610mm

1140×755mm

1230×1028mm

1360×1130mm

1510×1130mm

Lagersortiment

Pappe: 80-2000g/m², 0,1-2mm

Wellpappe: ≤4mm

Pappe: 80-2000g/m², 0,1-2mm

Wellpappe: ≤4mm

Pappe: 100-2000g/m², 0,1-2mm

Wellpappe: ≤4mm

Pappe: 200-2000g\/m², 0,2-2mm

Wellpappe: ≤4mm

Pappe: 250-2000g/m², 0,25-2mm

Wellpappe: ≤4mm

Stanzgenauigkeit

≤±0,1 mm

≤±0,075 mm

≤±0,1 mm

≤±0,1 mm

≤±0,1 mm

Präzision des Embossens

/

-- / -- / ≤±0,075mm

-- \ -- \ ≤±0.1mm

-- / ≤±0,1mm

-- / ≤±0,1mm

Max. Schneidkraft

300T

300T / 600T / 600T

400T / 600T / 600T

600T / 600T

600T / 600T

Max. Arbeitsgeschwindigkeit

7500 Sek./h

7500 Sek./h

7000s/h

5500s/h

5500s/h

Maximale Füttererstapelhöhe

1500MM

1600mm

1600mm

1600mm

1600mm

Maximale Auslagestapelhöhe

1300mm

1400mm

1400mm

1400mm

1400mm

Elektrisch beheiztes System

/

-- / -- / 20 Heizzonen, 40-180℃ einstellbar

-- / -- / 20 Heizzonen, 40-180℃ einstellbar

-- / 20 Heizzonen, 40-180°C einstellbar

-- / 20 Heizzonen, 40-180°C einstellbar

Leistung des Hauptmotors

11 kW

11KW / 15KW / 15KW

11KW / 15KW / 15KW

22KW / 22KW

22KW / 22KW

Leistung bei Volllast

17KW

17KW / 21KW / 35KW

19KW / 23KW / 35KW

31KW / 49KW

31KW / 49KW

Luftbedarf

0,6-0,7MPa, ≥0,37m³/min

0,6-0,7MPa, ≥0,37m³/min

0,6-0,7MPa, ≥0,37m³/min

0,6-0,7MPa, ≥0,75m³/min

0,6-0,7MPa, ≥0,75m³/min

Nettogewicht der Maschine

13T

17T / 19T / 19T

20T / 22T / 23T

32t

34T

Maschendimensionen (L×B×H)

6485×3676×2185mm

7100×4258×2334mm(CE)

7518×4610×2504mm

10213×5063×2560mm

10213×5263×2560mm

7100×4317×2334mm(ACE)

7100×4317×2334mm(ACER)
