MHK-820/1050/1180/1350A/1500A (Automatische Stanzmaschine)
- Maximalgeschwindigkeit: 7.500 Blätter/Stunde; Maximaldruck: 600 Tonnen
- 50 % schnellere Plattenwechsel als die Branchenstandards
- Steigern Sie Ihre Produktivität und senken Sie Betriebskosten
- Übersicht
- Technischer Parameter
- Verwandte Produkte
- FAQ
Produktbeschreibung
Präzision, Langlebigkeit und Stabilität sind bei automatischen Flachbettmaschinen entscheidend stanzmaschine die automatische Stanzmaschine der Dayuan-MHK-Serie bietet mehrere Bogenformatoptionen von 820 × 600 mm bis 1500 × 1100 mm und gewährleistet auch bei maximaler Betriebsgeschwindigkeit hohe Präzision – so steigern Sie Ihre Produktionseffizienz deutlich und senken gleichzeitig die Betriebskosten. Wir bieten individuell anpassbare Konfigurationen, die flexible Funktionsanpassungen ermöglichen, um Ihren spezifischen Produktionsanforderungen gerecht zu werden; mit unserer automatischen Stanzmaschine erzielen Sie daher rasch höhere Produktivität.
Herausragende Produktivität:
•Maximalgeschwindigkeit: 7.500 Blätter/Stunde
•Maximaler Druck: 600 Tonnen
•50 % schnellere Plattenwechsel steigern erheblich die Produktivität und erhöhen die Betriebszeit
•Automatisches, kontinuierlich laufendes Rollvorhang-Abliefersystem.
Herausragende Qualität:
•Servogesteuerte Greiferleisten-Positioniereinrichtung (Erfindungspatent)
•Schwere Ausführung/Heizsystem erhältlich (optional).
•Mit einem automatischen Ölzufuhrsystem und einer präzisen temperaturgeregelten Schmier- (und Kühl-) system ausgestattet, hält es die optimale Ölttemperatur für eine gleichmäßige Produktion aufrecht.
Hervorragende Kosteneffizienz:
•Intuitives HMI (Mensch-Maschine-Schnittstelle) für benutzerfreundliche, fehlerfreie Operation.
•Vollständige Ersatzteillieferung sichert ein unbesorgtes Nachverkaufs-Service.
 |
 |
 |
Zuführung (4 Saug- und 6 Abgabeeinheiten) |
Papiervorschubeinheit |
VORDERE UND SEITLICHE RICHTSCHIENEN |
 |
 |
 |
Zahnriemenantrieb, intermittierender Mechanismus |

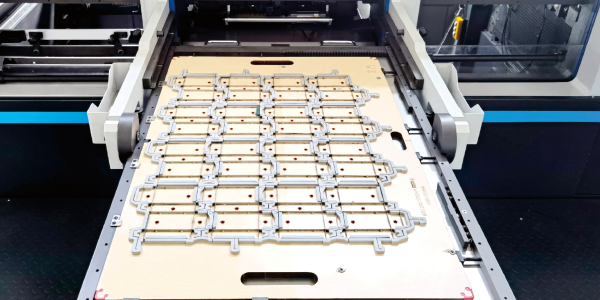

Stanzrahmen mit Schnellpositioniervorrichtung |
Mikroverstellbare Stanzplatte |
 |
 |
 |
Servogesteuertes Greiferbalken-Positionierungsgerät |
Wabenplatte |
Durchgehende Rollladenvorrichtung für Papierausgabe |
|
|
|
Elektrische Einheit |
Deutscher Vakuumpumpe |
Automatisches Schmiersystem |
|
||
Kühl/Schmiermechanismus der Haupteinheit |
Technische Parameter
Modell |
MHK-820 |
MHK-1050 MHK- 1050A MHK- 1050AR |
MHK-1180 MHK- 1180A MHK- 1180AR |
MHK-1350A |
MHK-1500A |
Maximale Plattengröße |
820×600mm |
1050×750mm |
1180×1050mm |
1350×1100mm |
1500×1100mm |
Min. Blattgröße |
310×260mm |
400×360mm |
400×360mm |
470×450mm |
470×450mm |
Max. Schneidgröße |
800×580mm |
1040×720mm |
1150×1000mm |
1330×1080mm |
1480×1080mm |
Max. Prägegröße |
/ |
-- / -- / 1040×720mm |
-- / -- / 1150×1000mm |
-- \ 1330×1080mm |
-- \ 1480×1080mm |
Mindestgreiferrand |
9-17 mm |
9-17 mm |
9-17 mm |
9-17 mm |
9-17 mm |
Höhe der Schneideregels |
23,8 mm |
23,8 mm |
23,8 mm |
23,8 mm |
23,8 mm |
Größe des inneren Chase |
910×610mm |
1123×760mm |
1230×1029mm |
1390×1130mm |
1510×1130mm |
Lagersortiment |
Pappe: 80-2000g/m², 0,1-2mm Wellpappe: ≤4mm |
Pappe: 80-2000g/m², 0,1-2mm |
Pappe: 100-2000g/m², 0,1-2mm Wellpappe: ≤4mm |
Pappe: 200-2000g\/m², 0,2-2mm |
Pappe: 250-2000g/m², 0,25-2mm |
Stanzgenauigkeit |
≤±0,1 mm |
≤±0,075 mm |
≤±0,1 mm |
≤±0,1 mm |
≤±0,1 mm |
Präzision des Embossens |
/ |
-- / -- / ≤±0,075mm |
-- \ -- \ ≤±0.1mm |
-- / ≤±0,1mm |
-- / ≤±0,1mm |
Maximale Stanzkraft |
300T |
300T / 600T / 600T |
400T / 600T / 600T |
600T |
600T |
Max. Arbeitsgeschwindigkeit |
7500 Sek./h |
7500 Sek./h |
7000s/h |
5500s/h |
5500s/h |
|
1500MM |
1700 mm |
1600mm |
1600mm |
1600mm |
Max. Höhe des Abgabestapels |
1300 mm |
1450mm |
1450mm |
1400mm |
1400mm |
Elektrisch beheiztes System |
/ |
-- / -- / 20 Heizbereiche, einstellbar von 40–180 °C |
-- / -- / 20 Heizbereiche, einstellbar von 40–180 °C |
-- / 24 Heizbereiche, einstellbar von 40–180 °C |
-- / 24 Heizbereiche, einstellbar von 40–180 °C |
Leistung des Hauptmotors |
11 kW |
11KW / 15KW / 15KW |
11KW / 15KW / 15KW |
22KW |
22KW |
Leistung bei Volllast |
16KW |
16KW / 21KW / 35KW |
18KW / 23KW / 35KW |
30 kW / 47 kW |
30 kW / 47 kW |
|
Luftbedarf |
0,6–0,7 MPa, ≥ 0,37 m³/min |
0,6–0,7 MPa, ≥ 0,37 m³/min (CE) |
0,6–0,7 MPa, ≥ 0,37 m³/min (CE) |
0,6–0,7 MPa, ≥ 0,75 m³/min |
0,6–0,7 MPa, ≥ 0,75 m³/min |
|
0,6–0,7 MPa, ≥ 0,55 m³/min (ACE/ACER) |
0,6–0,7 MPa, ≥ 0,55 m³/min (ACE/ACER) |
||||
Nettogewicht der Maschine |
12 t |
16T / 18,5T / 18,5T |
20T / 21,5T / 22T |
31T |
33T |
