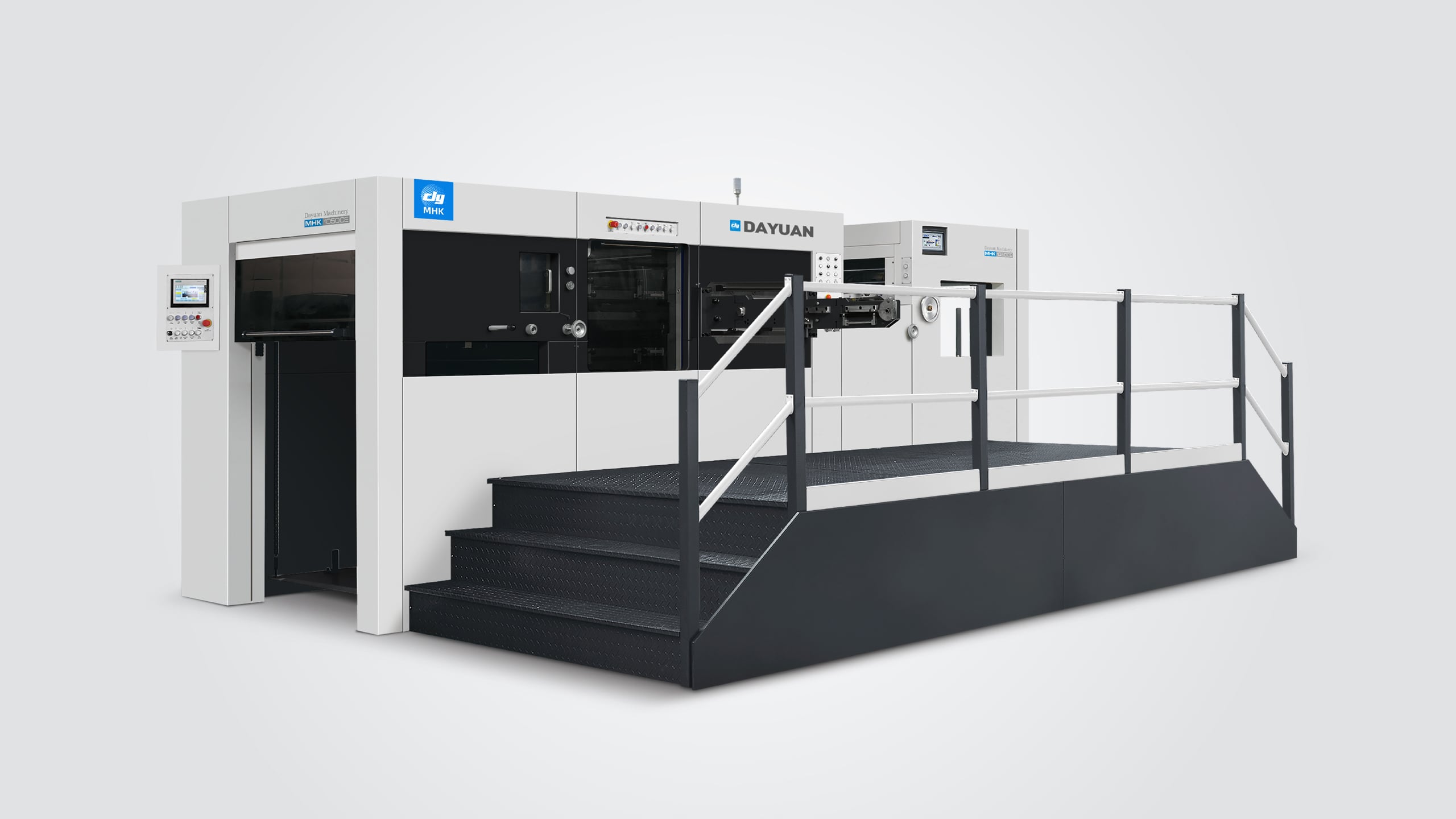

MHK-820CE/1050CE/1180CE/1350ACE/1500ACE (Larg Autokuvore me Largim të Larguar)
- Shpejtia maksimale: 7,500 faqe/orë; Shtypje maksimale: 600 ton
- E ka të gjitha madhësitë e lapteve që ndjekin nga 820×600mm deri në 1500×1110mm
- Tecnologji e largtari të shpirtit në 3 korniza dhe 4 aneta
- Përmbledhje
- Parametrat teknike
- PRODUKTE TË LIDHURA
- Pyetje të shpeshta
Përshkrimi i produktit
Saktësia, qëndrueshmëria dhe stabiliteti janë thelbësorë në prerjen automatike me tavolinë të rrafshët makinë Prerëse Makina automatike e prerjes me stampë Dayuan serisë MHK me funksion heqjeje ka shumë opsione për madhësinë e fletave, që variojnë nga 820×600 mm deri në 1500×1110 mm, duke ruajtur saktësinë edhe në shpejtësitë maksimale të punës, çka rrit në mënyrë të konsiderueshme efikasitetin tuaj prodhimor, ndërkohë që zvogëlon kostot e punës. Ne ofrojmë konfigurime të personalizueshme që lejojnë rregullime funksionale të fleksibla për të plotësuar nevojat specifike të prodhimit tuaj, duke mundësuar fitime të shpejta në produktivitet me makinen tonë automatike të prerjes me stampë.
Produktivitet i Larg:
•Shpejtia maksimale: 7,500 faqe/orë
•Sipje maksimale: 600 ton
•50% më shpejt ndryshimi i plakeve rrit produktivinë dhe shtyn kohën e funksionimit
•Pajisje për dorëzim të vazhdueshme me tendë të mbledhur automatikisht.
Kualitet i Larg:
•Pajisje pozicionimi e varkave të kontrolluara me servo (Patentë Shpikjeje)
•Sistem i ngrohjes/sistemi i rëndë i disponueshëm (opsional).
•teknologjia 3-kornizash për heqjen e mbeturinave nga 4 anët, ku kornizat e sipërme dhe të poshtme funksionojnë ndërsa korniza e mesme mbetet e palëvizshme, eliminon deborat dhe fletët e lëshuara për prodhim të përsosur.
•I pajisur me sistem automatik të furnizimit me vaj dhe sistem saktësie për lubrifikim me temperaturë të kontrolluar (friksion), mban temperaturën optimale të vajit për prodhim të vazhdueshëm.
Eficiencë shumë e mirë në kosto:
•HMI e Larg (ndërtimi njeriu-mashinë) për përdorim të lehtë, pa gabime në veprim.
•Larg kompleks i pjesave përpunimore siguron mbështetje pas shitjes pa rrezik.
 |
 |
 |
Udhëzues (4 tërheqje dhe 6 dorëzime) |
Njësi për transmetim letre |
GAUGE PARA & GAUGE ANËTARE |
 |
 |
 |
Rrotë e dhëmbëzuar për rrip të kohës, Mekanizëm i ndërprerë |
Shassi i prerjes me dispozitiv për pozicionim të shpejtë |
Plakë prerëse me mikroajsim |
 |
 |
 |
Pajisje e vendosjes të shrutit e përgjithshme kontrolluar nga servo |
Plakë qelizash të mbledhura si në çelëk. |
SEKCIJA E LARGIMIT TË LARGUESHMEVE |
 |
 |
 |
Pajisje për heqjen e kufijve të kapësve |
Pajisje për dorëzim letre të llojit tendë me rrotullim të pandërprerë |
Larg Uniti Elektrik |
|
|
|
Pompa vakum Gjermane |
Sistem lubrifikimi automobil |
Mekanizëm i ftohjes/lubrifikimit të njësisë kryesore |
Parametrat teknike
|
Modeli |
MHK-820CE |
MHK-1050CE MHK-1050ACE MHK-1050ACER |
MHK-1180CE MHK-1180ACE MHK-1180ACER |
MHK-1350A MHK-1350ACE MHK-1350AR MHK-1350ACER |
MHK-1500A MHK-1500ACE MHK-1500AR MHK-1500ACER |
|
Madhësia maksimale e fletës |
820×600mm |
1050×750 mm |
1180×1050mm |
1350×1100 mm |
1500×1100 mm |
|
Madhësia minimale e fletës |
310×260mm |
400×360 mm |
400×360 mm |
470×450 mm |
470×450 mm |
|
Madhësia maksimale e prerjes |
800×580mm |
1040×720 mm |
1150×1000mm |
1330×1080 mm |
1480 × 1080 mm |
|
Zona Maksimale për Stampus |
/ |
1040×720mm(ACER)
|
1150×1000mm(ACER)
|
1330×1080mm(AR/ACER) |
1480×1080mm(AR/ACER) |
|
Margjina minimale e kapëses |
9-17 mm |
9-17 mm |
9-17 mm |
9-17 mm |
9-17 mm |
|
Gjerësia Minimale e Largimit |
10-18mm |
10-18mm |
10-18mm |
10-18mm(ACE/ACER) |
10-18mm(ACE/ACER) |
|
Largimi i Largtimit |
23.8mm |
23.8mm |
23.8mm |
23.8mm |
23.8mm |
|
Madhësia e brendshme e ndihmës |
910×610mm |
1123×760 mm |
1230×1029 mm |
1390×1130 mm |
1510×1130mm |
|
Gama e materialeve |
Kartoni: 80-2000g/m², 0.1-2mm Plakë karton: ≤4mm |
Kartoni: 80-2000g/m², 0.1-2mm Plakë karton: ≤4mm |
Kartoni: 100-2000g/m², 0.1-2mm Plakë karton: ≤4mm |
Kartoni: 200-2000g\/m², 0.2-2mm Plakë karton: ≤4mm |
Kartoni: 250-2000g/m², 0.25-2mm Plakë karton: ≤4mm |
|
Saktësia e prerjes |
≤±0.1 mm |
≤±0,075 mm |
≤±0.1 mm |
≤±0.1 mm |
≤±0.1 mm |
|
Precizion Embossing |
/ |
≤±0,075mm(ACER) |
≤±0,1mm(ACER) |
≤±0,1mm(AR/ACER) |
≤±0,1mm(AR/ACER) |
|
Maks. Larg dhe Forca |
300 T |
300T(CE) / 600T(ACE/ACER) |
400T(CE) / 600T(ACE/ACER) |
600 T |
600 T |
|
Maksimumi i Shpejtësisë së Punës |
7500s/h |
7500s/h |
7000s/h |
5500s\/h |
5500s\/h |
|
Larg Hapat Maksimum i Feeder |
1500mm |
1600mm |
1600mm |
1600mm |
1600mm |
|
Lartësia maksimale e grumbullit të dorëzimit |
1300mm |
1400mm |
1400mm |
1400mm |
1400mm |
|
Sistemi elektrik i ngrohjes |
/ |
20 zona ngrohjeje, rregullueshme 40-180℃ (ACER) |
20 zona ngrohjeje, rregullueshme 40-180℃ (ACER) |
20 zona ngrohjeje, rregullueshme 40-180℃ (AR/ACER) |
20 zona ngrohjeje, rregullueshme 40-180℃ (AR/ACER) |
|
Fuqia kryesore e motorit |
11kw |
11 kW (CE) / 15 kW (ACE/ACER) |
11 kW (CE) / 15 kW (ACER) |
22 kw |
22 kw |
|
Fuqia e plotë e ngarkesës |
17KW |
17 kW (CE) |
19 kW (CE) |
30 kW (A) / 31 kW (ACE) |
30 kW (A) / 31 kW (ACE) |
|
Kërkesa për Ajër |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.75m³\/min |
0.6-0.7MPa, ≥0.75m³\/min |
|
Pesha neto e makinës |
13T |
17 T (CE) / 19,5 T (ACE/ACER) |
21 T (CE) / 22,5 T (ACE) / 23 T (ACER) |
31T(A) / 32T(ACE)
31T(AR) / 32T(ACER) |
33T(A) / 34T(ACE)
33T(AR) / 34T(ACER) |
|
Përmasat e Makinës (G×L×Larg) |
6485×3676×2185mm
|
7100×4258×2334mm(CE)
7100×4317×2334mm(ACE)
7100×4317×2334mm(ACER)
|
7518×4610×2504mm
|
9113×5063×2560mm(A/AR)
10213×5063×2560mm(ACE/ACER) |
9113×5263×2560mm(A/AR)
10213×5263×2560mm(ACE/ACER) |
