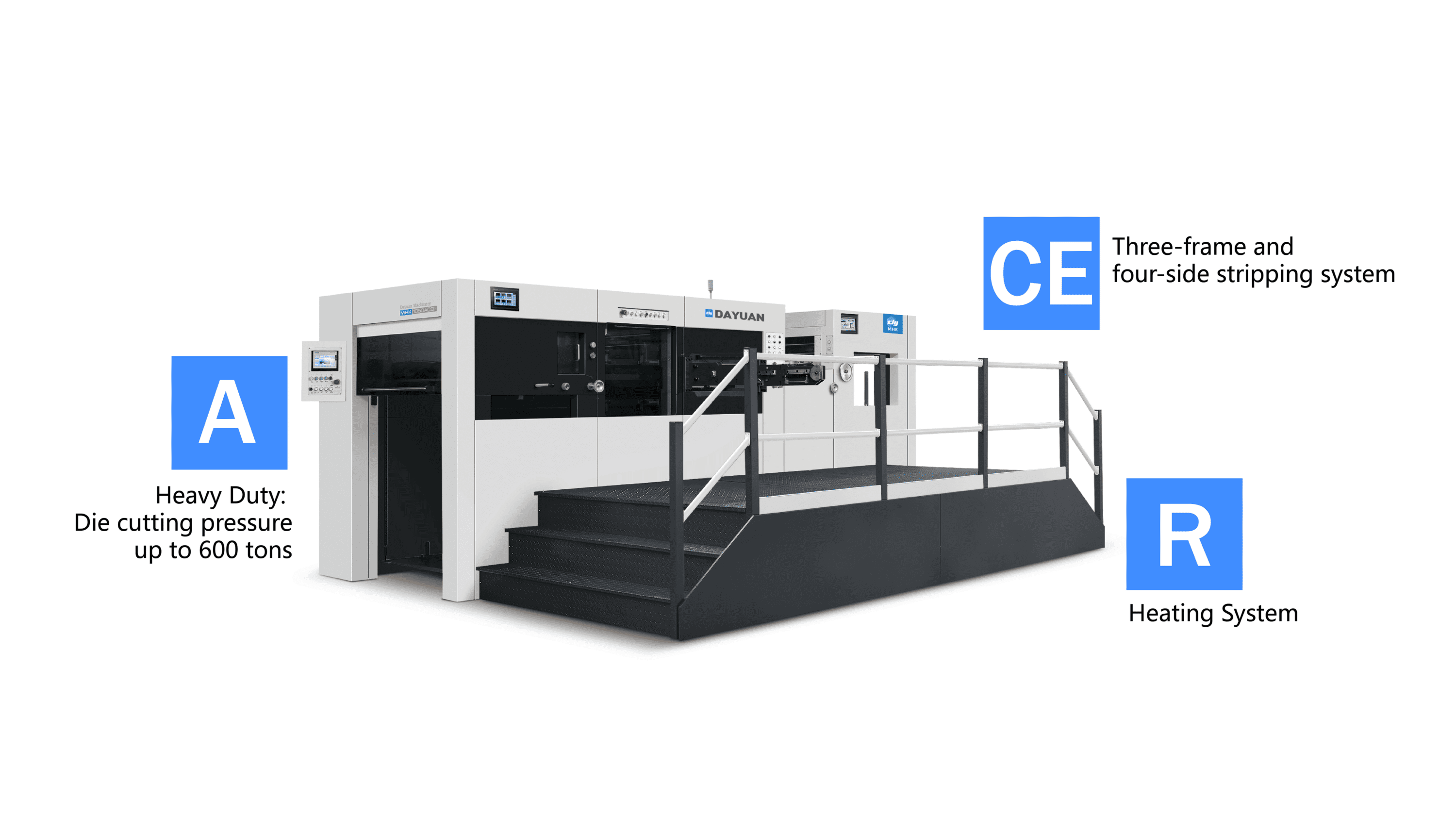

MHK-820CE/1050CE/1180CE/1350ACE/1500ACE (ماكينة قص الألواح التلقائية مع عملية التقشير)
- السرعة القصوى: 7,500 ورقة/ساعة؛ الضغط الأقصى: 600 طن
- تغطي جميع أحجام الأوراق المتاحة تتراوح من 820×600 مم إلى 1500×1110 مم
- تكنولوجيا تقشير النفايات من 4 جوانب لـ 3 إطارات متقدمة
- نظرة عَامَّة
- المعلمات الفنية
- المنتجات ذات الصلة
- الأسئلة الشائعة
وصف المنتج
الدقة والمتانة والاستقرار عوامل حاسمة في ماكينات القص المسطحة التلقائية آلة قطع القوالب آلة قص تلقائية من سلسلة Dayuan MHK مع وظيفة التفكيك تحتوي على خيارات متعددة لأحجام الألواح تتراوح بين 820×600 مم و1500×1110 مم، وتضمن دقة عالية حتى عند أقصى سرعات التشغيل لزيادة كفاءة الإنتاج بشكل ملحوظ وتقليل تكاليف التشغيل. ونقدّم تكوينات قابلة للتخصيص تسمح بتعديلات وظيفية مرنة لتلبية احتياجات الإنتاج المحددة الخاصة بك، مما يمكّنك من تحقيق مكاسب سريعة في الإنتاجية باستخدام آلة القص التلقائية الخاصة بنا.
إنتاجية مميزة:
•أقصى سرعة: 7,500 ورقة/ساعة
•الضغط الأقصى: 600 طن
•تغيير اللوحة بنسبة 50% أسرع يعزز الإنتاجية ويزيد من وقت التشغيل
•جهاز تسليم من نوع الستارة ذاتية التمرير بشكل آلي دون توقف.
جودة فائقة:
•جهاز تحديد موقع شريط المُلّامس الخاضع للتحكم المؤازر (براءة اختراع)
•نظام مسؤول/نظام تسخين متوفر (اختياري).
•تكنولوجيا قطع الإطارات من الإطارين العلوي والسفلي مع بقاء الإطار الأوسط ثابتًا تقضي على التمزقات والأوراق المبتعدة لضمان إنتاج خالٍ من العيوب.
•مزوّدة بنظام إمداد تلقائي بالزيت ونظام تزييت (تبريد) دقيق يُحكَم عليه بالحرارة، مما يحافظ على درجة حرارة الزيت المثلى لضمان الاستمرارية في الإنتاج.
كفاءة تكلفة ممتازة:
•واجهة مستخدم بشرية-آلية سهلة الاستخدام (HMI) لتشغيل خالي من الأخطاء.
•سلسلة توريد قطع الغيار الكاملة تضمن دعم ما بعد البيع دون قلق.
 |
 |
 |
وحدة التغذية (4 مصاعد و6 منافذ توصيل) |
وحدة نقل الورق |
المقاس الأمامي والمقاس الجانبي |
 |
 |
 |
محرك حزام التوقيت، آلية متقطعة |
قالب قص بالدرفلة مع جهاز تحديد موضع سريع |
لوح قص دقيق قابل للتعديل الدقيق |
 |
 |
 |
جهاز تحكم في موضع الفك بواسطة المحرك العددي |
لوحة العسل |
قسم الإزالة |
 |
 |
 |
جهاز لتفريغ حافة الورقة من الماسك |
جهاز تسليم الورق من نوع الستارة القابلة للدوران المستمر |
الوحدة الكهربائية |
|
|
|
مضخة شفط ألمانية |
نظام윤滑 تلقائي |
ميكانيزم تبريد/تشحيم الوحدة الرئيسية |
المعلمات الفنية
|
الطراز |
MHK-820CE |
MHK-1050CE MHK-1050ACE MHK-1050ACER |
MHK-1180CE MHK-1180ACE MHK-1180ACER |
MHK-1350A MHK-1350ACE MHK-1350AR MHK-1350ACER |
MHK-1500A MHK-1500ACE MHK-1500AR MHK-1500ACER |
|
أقصى حجم للورقة |
820×600mm |
1050×750ملم |
1180×1050mm |
1350×1100مم |
1500×1100 مم |
|
الحد الأدنى لحجم الورقة |
310×260mm |
400×360ملم |
400×360ملم |
470×450 مم |
470×450 مم |
|
أقصى حجم للقطع |
800×580mm |
1040 × 720 مم |
1150×1000 مم |
1330×1080 ملم |
1480×1080 ملم |
|
أقصى مساحة للتنقش |
/ |
1040×720مم(ACER)
|
1150×1000مم(ACER)
|
1330×1080مم(AR/ACER) |
1480×1080مم(AR/ACER) |
|
الحد الأدنى لهامش المشبك |
9-17ملم |
9-17ملم |
9-17ملم |
9-17ملم |
9-17ملم |
|
العرض الأدنى للقِطع |
10-18 ملم |
10-18 ملم |
10-18 ملم |
10-18مم(ACE/ACER) |
10-18مم(ACE/ACER) |
|
ارتفاع قاعدة القص |
23.8 ملم |
23.8 ملم |
23.8 ملم |
23.8 ملم |
23.8 ملم |
|
حجم الفتحة الداخلية |
910×610 مم |
1123×760 مم |
1230×1029مم |
1390×1130مم |
1510×1130 مم |
|
نطاق المخزون |
كرتون: 80-2000غ/م²، 0.1-2مم لوحة مموجة: ≤4mm |
كرتون: 80-2000غ/م²، 0.1-2مم لوحة مموجة: ≤4mm |
كرتون: 100-2000 جرام/م²، 0.1-2 مم لوحة مموجة: ≤4mm |
كرتون: 200-2000g\/m²، 0.2-2mm لوحة مموجة: ≤4mm |
الكرتون: 250-2000 جم/م²، 0.25-2 مم لوحة مموجة: ≤4mm |
|
دقة قطع المطبوعة |
≤±0.1 مم |
≤ ± 0.075mm |
≤±0.1 مم |
≤±0.1 مم |
≤±0.1 مم |
|
دقة النقش |
/ |
≤±0.075مم(ACER) |
≤±0.1مم(ACER) |
≤±0.1مم(AR/ACER) |
≤±0.1مم(AR/ACER) |
|
أقصى قوة قطع |
300 طن |
300T(CE) / 600T(ACE/ACER) |
400T(CE) / 600T(ACE/ACER) |
600T |
600T |
|
أقصى سرعة تشغيل |
7500 ثانية/ساعة |
7500 ثانية/ساعة |
7000 ورقة/ساعة |
5500s/ساعة |
5500s/ساعة |
|
أقصى ارتفاع للكومة المُغذِّية |
1500مم |
1600 مم |
1600 مم |
1600 مم |
1600 مم |
|
أقصى ارتفاع للكومة الناتجة |
1300 مم |
1400mm |
1400mm |
1400mm |
1400mm |
|
نظام تسخين كهربائي |
/ |
20 منطقة تسخين، 40-180℃ قابل للتعديل (ACER) |
20 منطقة تسخين، 40-180℃ قابل للتعديل (ACER) |
20 منطقة تسخين، 40-180℃ قابل للتعديل (AR/ACER) |
20 منطقة تسخين، 40-180℃ قابل للتعديل (AR/ACER) |
|
قوة المحرك الرئيسي |
11 كيلوواط |
11 كيلوواط (CE) / 15 كيلوواط (ACE/ACER) |
11 كيلوواط (CE) / 15 كيلوواط (ACE/ACER) |
22KW |
22KW |
|
قدرة التحميل الكامل |
17kw |
17 كيلوواط (CE) |
19 كيلوواط (CE) |
30 كيلوواط (A) / 31 كيلوواط (ACE) |
30 كيلوواط (A) / 31 كيلوواط (ACE) |
|
متطلبات الهواء |
0.6-0.7MPa، ≥0.37م³\/دقيقة |
0.6-0.7MPa، ≥0.37م³\/دقيقة |
0.6-0.7MPa، ≥0.37م³\/دقيقة |
0.6-0.7MPa، ≥0.75م³\/دقيقة |
0.6-0.7MPa، ≥0.75م³\/دقيقة |
|
الوزن الصافي للآلة |
13طن |
17 طن (CE) / 19.5 طن (ACE/ACER) |
21 طن (CE) / 22.5 طن (ACE) / 23 طن (ACER) |
31T(A) / 32T(ACE)
31T(AR) / 32T(ACER) |
33T(A) / 34T(ACE)
33T(AR) / 34T(ACER) |
|
أبعاد الجهاز (الطول × العرض × الارتفاع) |
6485×3676×2185 مم
|
7100×4258×2334 مم (CE)
7100×4317×2334 مم (ACE)
7100×4317×2334 مم (ACER)
|
8875×4610×2504 مم (معيار الاتحاد الأوروبي)
8875×4618×2504 مم (معيار الاتحاد الأوروبي المعزَّز)
8875×4618×2504 مم (معيار الاتحاد الأوروبي المعزَّز المُحسَّن)
|
٧٩١٣ × ٥٠٦٣ × ٢٦٣٨ مم (أ/أر)
٩٥٣٤ × ٥٠٦٣ × ٢٦٣٨ مم (أسي/أيسر) |
٧٩١٣ × ٥١٨٣ × ٢٦٣٨ مم (أ/أر)
٩٥٣٤ × ٥١٨٣ × ٢٦٣٨ مم (إيسي/إيسي آر)
|
