MHK-820CE/1050CE/1180CE/1350ACE/1500ACE (Máquina de Corte de Matrizes Automática com Retirada)
- Velocidade máxima: 7.500 folhas/hora; Pressão máxima: 600 toneladas
- Cobrindo todos os tamanhos de folha variando de 820×600mm a 1500×1110mm
- Tecnologia avançada de descascamento de resíduos em 3 molduras e 4 lados
- Visão Geral
- Parâmetros Técnicos
- Produtos relacionados
Descrição do Produto
Precisão, durabilidade e estabilidade são cruciais em máquinas automáticas de corte com matriz plana. A série Dayuan MHK - Máquina Automática de Corte com Matriz com Remoção possui diversas opções de tamanho de folha, variando de 820×600mm a 1500×1110mm, mantendo precisão mesmo em velocidades máximas de operação, aumentando significativamente a eficiência da produção enquanto reduz custos operacionais. Oferecemos configurações personalizáveis que permitem ajustes funcionais flexíveis para atender às suas necessidades específicas de produção, proporcionando ganhos rápidos de produtividade com nossa máquina automática de corte com matriz.
Produtividade Excepcional:
•Velocidade máxima: 7.500 folhas/hora
•Pressão máxima: 600 toneladas
•troca de chapas 50% mais rápida aumenta significativamente a produtividade e prolonga o tempo de funcionamento
•Dispositivo automático de saída contínua do tipo cortina.
Qualidade Superior:
•Dispositivo servocontrolado para posicionamento da barra de fixação (Patente de Invenção)
•Sistema resistente/sistema de aquecimento disponível (opcional).
•tecnologia de remoção de resíduos 4-lados com 3 estruturas, na qual as estruturas superior e inferior operam enquanto a estrutura central permanece estacionária, eliminando rebarbas e folhas soltas para uma produção impecável.
•Equipada com sistema automático de fornecimento de óleo e sistema de lubrificação (resfriamento) com controle de temperatura de precisão, mantém a temperatura ideal do óleo para uma produção consistente.
Excelente Eficiência de Custo:
•Interface HMI (interface homem-máquina) intuitiva para operação amigável e sem erros.
•Cadeia de fornecimento completa de peças sobressalentes garante um suporte pós-venda sem preocupações.
 |
 |
 |
Alimentador (4 sucções e 6 descargas) |
Unidade de transporte de papel |
REGUA DA FRENTE & REGUA LATERAL |
 |
 |
 |
Acionamento por correia de sincronização, mecanismo intermitente |

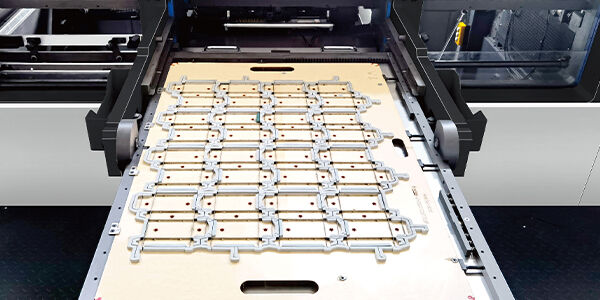

Moldura de placa |

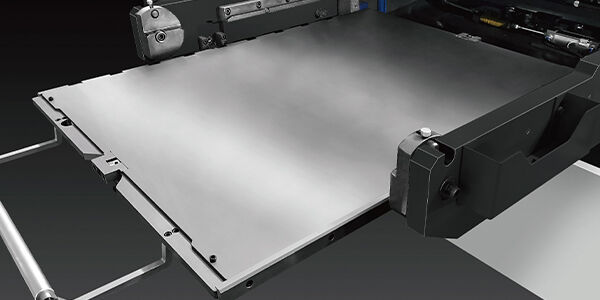

Placa de corte com ajuste micro-regulável |
 |
 |
 |
Dispositivo de posicionamento de servocomandado para a barra de mordeduras |

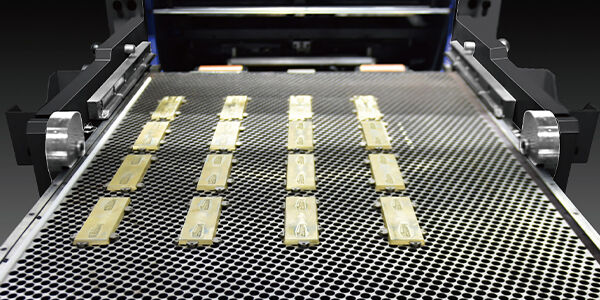

Placa de favo de mel |
SEÇÃO DE DESBASTE |
 |
 |
 |
Dispositivo de remoção da margem do grampeador |
Dispositivo de entrega de papel do tipo cortina com enrolamento contínuo |
Unidade Elétrica |
|
|
|
Bomba de vácuo da Alemanha |
Sistema de Lubrificação Automática |
Mecanismo de arrefecimento/lubrificação da unidade principal |
Parâmetros Técnicos
|
Modelo |
MHK-820CE |
MHK-1050CE MHK-1050ACE MHK-1050ACER |
MHK-1180CE MHK-1180ACE MHK-1180ACER |
MHK-1350ACE MHK-1350ACER |
MHK-1500ACE MHK-1500ACER |
|
Tamanho máximo da folha |
820×600mm |
1050×750mm |
1180×1050mm |
1350×1100mm |
1500×1100mm |
|
Tamanho mínimo da folha |
310×260mm |
400×360mm |
400×360mm |
470×450 mm |
470×450 mm |
|
Tamanho máximo de corte |
800×580mm |
1040×720mm |
1150×1000mm |
1330×1080mm |
1480×1080mm |
|
Área Máxima de Estampagem |
/ |
-- \/ -- \/ 1040×720mm |
-- \/ -- \/ 1150×1000mm |
-- \/ 1330×1080mm |
-- \/ 1480×1080mm |
|
Margem mínima do gripper |
9-17 mm |
9-17 mm |
9-17 mm |
9-17 mm |
9-17 mm |
|
Largura Mínima dos CORTES |
10-18 mm |
10-18 mm |
10-18 mm |
10-18 mm |
10-18 mm |
|
Altura da Regra de Corte |
23,8 mm |
23,8 mm |
23,8 mm |
23,8 mm |
23,8 mm |
|
Tamanho da caixa interna |
910×610mm |
1140×755mm |
1230×1028mm |
1360×1130mm |
1510×1130mm |
|
Faixa de estoque |
Cartolina: 80-2000g/m², 0,1-2mm Placa ondulada: ≤4mm |
Cartolina: 80-2000g/m², 0,1-2mm Placa ondulada: ≤4mm |
Cartolina: 100-2000g/m², 0,1-2mm Placa ondulada: ≤4mm |
Papelão: 200-2000g/m², 0,2-2mm Placa ondulada: ≤4mm |
Cartolina: 250-2000g/m², 0.25-2mm Placa ondulada: ≤4mm |
|
Precisão de corte de matriz |
≤±0,1 mm |
≤±0.075mm |
≤±0,1 mm |
≤±0,1 mm |
≤±0,1 mm |
|
Precisão de Estampagem |
/ |
-- / -- / ≤±0.075mm |
--\/--;--;/≤±0.1mm |
-- \/ ≤±0.1mm |
-- \/ ≤±0.1mm |
|
Força máxima de corte |
300T |
300T / 600T / 600T |
400T / 600T / 600T |
600T / 600T |
600T / 600T |
|
Velocidade Máxima de Trabalho |
7500s/h |
7500s/h |
7000s/h |
5500s/h |
5500s/h |
|
Altura Máxima do Montante de Alimentação |
1500mm |
1600mm |
1600mm |
1600mm |
1600mm |
|
Altura máxima de pilha de entrega |
1300mm |
1400mm |
1400mm |
1400mm |
1400mm |
|
Sistema de aquecimento elétrico |
/ |
-- / -- / 20 zonas de aquecimento, ajustável entre 40-180℃ |
-- / -- / 20 zonas de aquecimento, ajustável entre 40-180℃ |
-- \/ 20 zonas de aquecimento, Ajustável entre 40-180℃ |
-- \/ 20 zonas de aquecimento, Ajustável entre 40-180℃ |
|
Potência do motor principal |
11KW |
11KW / 15KW / 15KW |
11KW / 15KW / 15KW |
22KW / 22KW |
22KW / 22KW |
|
Potência de carga total |
17 kW |
17KW / 21KW / 35KW |
19KW / 23KW / 35KW |
31KW \/ 49KW |
31KW \/ 49KW |
|
Requisito de ar |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.75m³\/min |
0.6-0.7MPa, ≥0.75m³\/min |
|
Peso líquido da máquina |
13T |
17T / 19T / 19T |
20T / 22T / 23T |
32t |
34T |
|
Dimensões da Máquina (C×L×A) |
6485×3676×2185mm |
7100×4258×2334mm(CE) |
7518×4610×2504mm |
10213×5063×2560mm |
10213×5263×2560mm |
|
7100×4317×2334mm(ACE) |
|||||
|
7100×4317×2334mm(ACER) |
