MHC-1100FC/1350FC/1500FC/1650FC/1700FC/1900FC/2100FC (Automatický stroj na strihanie šablón s odstraňovaním odpadu)
- Vhodný pre rôzne druhy lepenkových dosiek všetkých veľkostí od 1100 × 790 mm do 2100 × 1400 mm
- Pokročilá tri-ramová technológia odstránenia odpadu zo štyroch strán
- Maximálna rýchlosť: 7 500 listov/hod; Maximálny tlak: 400 ton
- Prehľad
- Technické parametre
- Súvisiace produkty
- Často kladené otázky
Popis produktu
Automatický stroj na vystrihovanie fólie série MHC-FC, vyvinutý špeciálne pre kartónový priemysel spoločnosťou Dayuan s funkciou odstraňovania odpadu, ponúka viacero veľkostných konfigurácií s maximálnou veľkosťou listu od 1100 × 790 mm do 2100 × 1400 mm, čo ho robí ideálnym pre výrobu veľkého množstva viacpolohových obalov, vrátane krabíc na pivo, obalov pre spotrebné elektroniky, prepravných kontajnerov pre eBay/Amazon, luxusných darčekových krabíc a krabíc na mlieko. Vďaka úplnej automatizácii od sekcie vkladania materiálu až po sekciu výstupu dosahuje tento pokročilý systém maximálny výkon aj nákladovú efektivitu a je tak najlepším riešením pre vaše požiadavky na vystrihovanie fólie vo veľkom formáte.
Vysoko prispôsobiteľné riešenia:
•Tri dostupné možnosti doručenia: sekcia na zhromažďovanie s vysokým zásobníkom, sekcia na počítanie a zhromažďovanie papiera a spojená výrobná linka
•Maximálna rýchlosť: 7 500 listov/hod; Maximálny tlak: 400 ton.
Výstup prémiovej kvality:
•technológia odstraňovania odpadu s 3 rámovým systémom odstraňuje hrubé okraje a voľné listy pre bezchybnú výrobu
•Integrovaním viacerých pokročilých technológií náš systém dosahuje vynikajúcu presnosť pri spracovaní profilovaného kartónu.
•Úplne automatizovaný výrobný proces významne zníži čas školenia operátora a prípravu, čo umožňuje okamžitú vysokokvalitnú výstup.
 |
 |
 |
Vodič prednej hranice |
Časť pre prevádzku a zarovnanie listu |
Pohon ozubeným remeňom, Intervalový mechanizmus |
 |
 |
 |

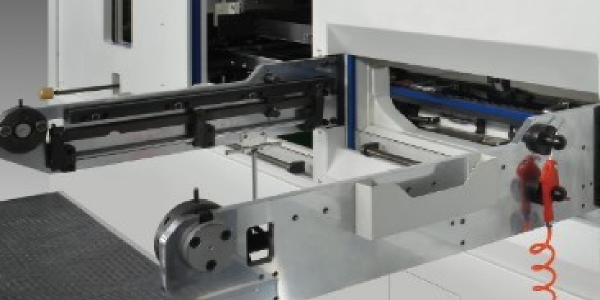

Rezacia jednotka |
Jednotka na odstraňovanie |
Zariadenie na nepretržité odvádzanie papiera valcového typu |
 |
 |
 |
Elektrická jednotka |
Nemecké vákuové čerpadlo |
Systém automatického mazdzenia |
Technické parametre
| Model | MHC-1100FC | MHC-1350FC |
MHC-1500FC MHC-1500FCK |
MHC-1650FC | MHC-1700FC | MHC-1900FC | MHC-2100FC |
| Max. veľkosť listu | 1100×790mm | 1350 × 1100 mm |
1500 × 1100 mm (FC) 1500 × 1400 mm (FCK) |
1650 × 1200 mm | 1700 × 1400 mm | 1900 × 1400 mm | 2100 × 1400 mm |
| Min. veľkosť listu | rozmer 470 × 450 mm | rozmer 470 × 450 mm |
470 × 450 mm (FC) 500 × 500 mm (FCK) |
550 × 500 mm | 550 × 500 mm | 650×550mm | 750 × 550 mm |
| Max. Veľkosť Vystrihávania | 1070×770mm | 1330 × 1080 mm |
1480 × 1080 mm (FC) 1480×1380 mm (FCK) |
1620 × 1180 mm | 1680×1380 mm | 1870×1380mm | 2080×1380 mm |
| Minimálna okrajinová medzera pre zachytávače | 9-17 mm | 9-17 mm | 9-17 mm | 9-17 mm | 9-17 mm | 9-17 mm | 9-17 mm |
| Minimálna šírka rezu | 10-18 mm | 10-18 mm | 10-18 mm | 10-18 mm | 10-18 mm | 10-18 mm | 10-18 mm |
| Výška režacej pravidiel | 23,8 mm | 23,8 mm | 23,8 mm | 23,8 mm | 23,8 mm | 23,8 mm | 23,8 mm |
| Veľkosť vnútorného rámu | 1100×790mm | 1390×1120 mm |
1510×1120 mm (FC) 1520×1430 mm (FCK) |
1682×1220 mm | 1720×1430 mm | 1920 × 1430 mm | 2190×1430 mm |
| Rozsah zásob | Vlnaté papierové desky: ≤7mm, E, B, C, A a AB vlnaté papierové desky | Vlnité desky: ≤8.5mm, E, B, C, A a AB vlnité papíry | Vlnité desky: ≤8.5mm, E, B, C, A a AB vlnité papíry | Vlnité desky: ≤8.5mm, E, B, C, A a AB vlnité papíry | Vlnité desky: ≤8.5mm, E, B, C, A a AB vlnité papíry | Vlnité desky: ≤8.5mm, E, B, C, A a AB vlnité papíry | Vlnité desky: ≤8.5mm, E, B, C, A a AB vlnité papíry |
| Presnosť výseku | ≤±0,1 mm | ≤±0,15mm | ≤±0,15mm | ≤±0,15mm | ≤±0,15mm | ≤±0.2mm | ≤±0.2mm |
| Max. rezná sila | 300 T | 400 T | 400 T | 400 T | 400 T | 450T | 450T |
| Max. pracovná rýchlosť | 7500 s/h | 5500s/h |
5500 ks/h (FC) 5000 s/h (FCK) |
4500s/h | 4500s/h | 4000 s/h | 3500s/h |
| Max. výška zásobníka na výdaj | 1500mm | 1400mm | 1400 mm / 1500 mm | 1500mm | 1500mm | 1500mm | 1500mm |
| Výkon hlavného motora | 11KW | 15kW | 15 kW / 18,5 kW | 18,5 kW | 18,5 kW | 18,5 kW | 18,5 kW |
| Wattáž pri plnom zaťažení | 23KW | 28KW | 28 kW / 32 kW | 32 kW | 32 kW | 33 kW | 37kw |
| Požiadavka na vzduch | 0,6–0,7 MPa, ≥ 0,37 m³/min | 0,6–0,7 MPa, ≥ 0,75 m³/min |
0,6–0,7 MPa, ≥ 0,37 m³/min (FC) 0,6–0,7 MPa, ≥ 0,75 m³/min (FCK) |
0,6–0,7 MPa, ≥ 0,75 m³/min | 0,6–0,7 MPa, ≥ 0,75 m³/min | 0,6–0,7 MPa, ≥ 0,75 m³/min | 0,6–0,7 MPa, ≥ 1 m³/min |
| Čistá hmotnosť stroja | 18T | 22T | 23 t / 26 t | 26T | 27T | 31T | 35T |
