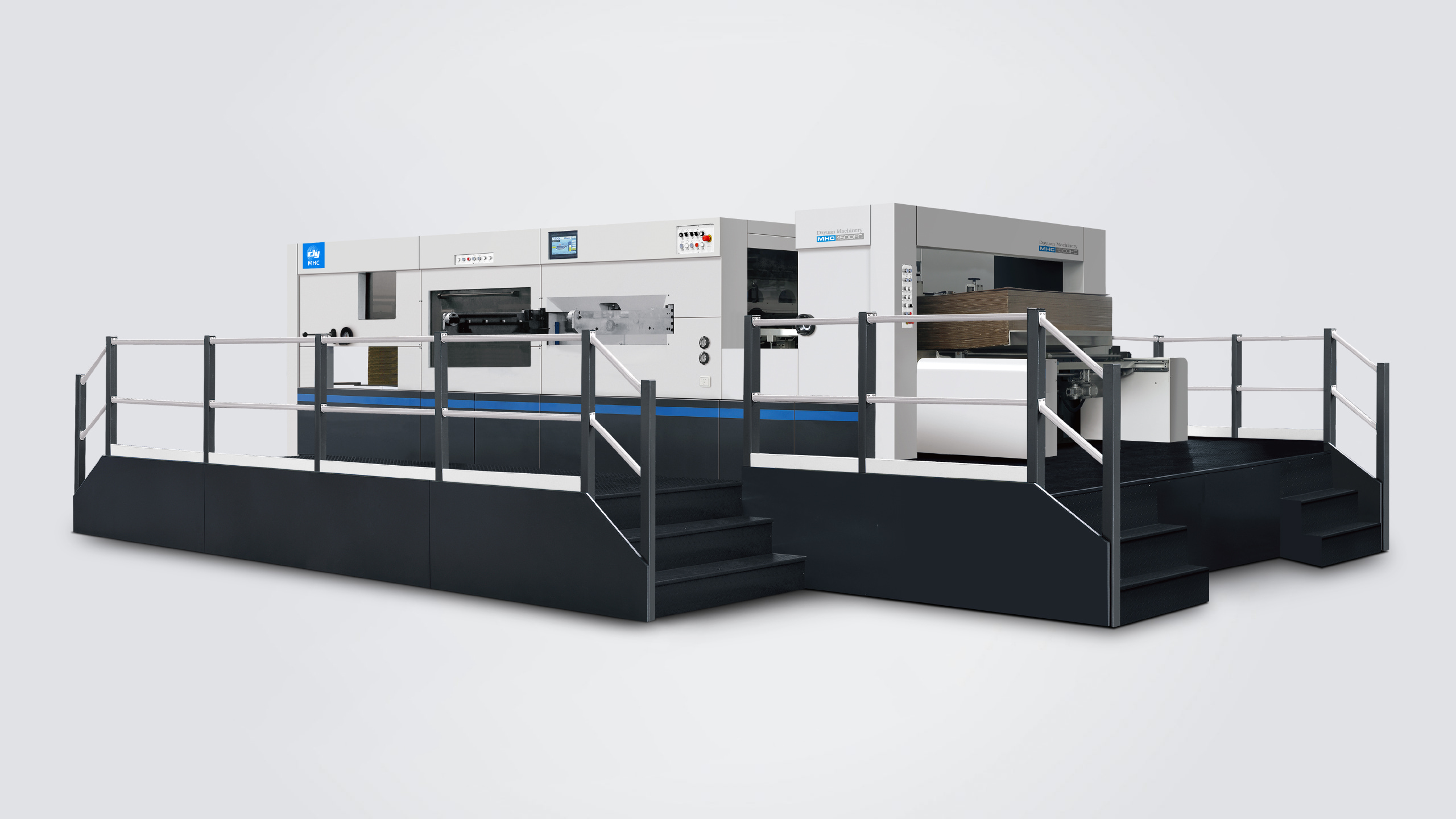

MHC-1100FC/1300FC/1350FC/1500FC/1650FC (Automatisk Formtryksmaskine med Afbrydning)
- Egnede til forskellige typer fliseret i alle størrelser fra 1290×940mm til 1900×1400mm
- Avanceret tre-ramme 4-sides affaldsstripping teknologi
- Maksimal hastighed: 7,500 ark/time; Maksimal tryk: 400 tons
- Oversigt
- Tekniske parametre
- Relaterede produkter
Produktbeskrivelse
Udviklet specifikt til den bølgede industri af Dayuan, MHC-FC/EFC-serie Automatisk stansning og aftrækningsmaskine tilbyder flere størrelseskonfigurationer med maksimal arkstørrelse fra 1100×790 mm til 1900×1400 mm, hvilket gør den ideel til højvolumenproduktion af multipakke-emballage, herunder ølkasser, elektronikæsker, forsendelsescontainere til eBay/Amazon, præmie-gaveæsker og mælkekasser. Med end-to-end-automatisering fra tilførsel til levering maksimerer dette avancerede system både produktion og omkostningseffektivitet og er dermed den førende løsning til opfyldelse af dine krav til stansning i stort format.
Meget brugerdefinerede løsninger:
•To tilgængelige papirfødevarianter: førstekantføder og nedføder
•Tre tilgængelige leveringsmuligheder: sektion til opsamling af høje stak, sektion til optælling og opsamling af papir og produktionslinje med forbindelse
•Maksimal hastighed: 7.500 arker/pr. time; Maksimal tryk: 400 tons.
Premium kvalitetsoutput:
•3-ramme 4-sides affaldsstripping teknologi eliminerer kantrest og løse arge for fejlfri produktion
•Gennem integrering af flere avancerede teknologier opnår vores system enestående nøjagtighed under behandling af fliserplader.
•Den fuldt automatiserede produktionsproces reducerer betydeligt operatøruddannelsen og forberedelsestiden, hvilket muliggør øjeblikkelig høj kvalitet output.
 |
 |
 |
Ledende kantfoder |
Nedfoder |
Bladtransmissions- og -justeringsafsnit |
 |
 |
 |
Kædedrev, intermittent mekanisme |
Die-cutting enhed |
Stripningsenhed |
 |
 |
 |
Rullgardintype papirforsyningsanordning med kontinuerlig drift |
Elektrisk enhed |
Tysk vacuum pump |
 |
||
Automatisk Smøringsanlæg |
Tekniske parametre
|
Model |
MHC-1100FC |
MHC-1300FC MHC-1300EFC |
MHC-1350FC MHC-1350EFC |
MHC-1500FC MHC-1500EFC |
MHC-1650FC MHC-1650EFC |
|
Maksimal arkstørrelse |
1100×790mm |
1290×940 mm |
1350×1100 mm |
1500×1100 mm |
1650×1200mm |
|
Minimal arkstørrelse |
470×450 mm |
470×450 mm |
470×450 mm |
470×450 mm |
550×500 mm |
|
Maksimal skærestørrelse |
1070×770mm |
1280×920 mm |
1330×1080 mm |
1480×1080 mm |
1620×1180 mm |
|
Minimal griber margen |
9-17 mm |
9-17 mm |
9-17 mm |
9-17 mm |
9-17 mm |
|
Minimum skæremåde bredde |
10-18mm |
10-18mm |
10-18mm |
10-18mm |
10-18mm |
|
Skæregnings højde |
23.8mm |
23.8mm |
23.8mm |
23.8mm |
23.8mm |
|
Indre kasse størrelse |
1120×786 mm |
1310×948 mm |
1360×1118mm |
1510×1118 mm |
1682×1219 mm |
|
Lagerområde |
Fliserplade: ≤7mm, E, B, C, A og AB fliserpapir |
Pappelplade: ≤8,5mm, E, B, C, A og AB pappelplade |
Pappelplade: ≤8,5mm, E, B, C, A og AB pappelplade |
Pappelplade: ≤8,5mm, E, B, C, A og AB pappelplade |
Pappelplade: ≤8,5mm, E, B, C, A og AB pappelplade |
|
Udstansningsnøjagtighed |
≤±0,1 mm |
≤±0.15mm |
≤±0.15mm |
≤±0.15mm |
≤±0.2mm |
|
Max. Skæreværk |
300T |
400T |
400T |
400T |
400T |
|
Maks. arbejdsfart |
7500s/t |
5500s/h |
5500s/h |
5500s/h |
4500s/t |
|
Maksimal leveringspælehøjde |
1400mm |
1400mm |
1400mm |
1400mm |
1400mm |
|
Hovedmotor effekt |
11KW |
11KW |
15kW |
15kW |
18,5 kw |
|
Fuldt belastet wattforbrug |
23 kW |
23KW / 21KW |
28KW / 26KW |
28KW / 26KW |
32KW / 30KW |
|
Luftkrav |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.75m³\/min |
|
Nettovægt af maskinen |
18T |
20T / 21T |
21T / 22T |
22T / 23T |
24T / 25T |
|
Maskindimensioner (L×B×H) |
7810×4500×2350mm |
8974×5240×2467mm(FC) 8916×5240×2467mm(EFC) |
9380×5240×2452mm(FC) 9516×5240×2452mm(EFC) |
9380×5240×2452mm(FC) 9516×5240×2452mm(EFC) |
9964×5580×2582mm(FC) 9869×5580×2582mm(EFC) |
