MHC-1100FC/1350FC/1500FC/1650FC
Outomatiese Snymasjien Met Afstroopfunksie
- Geskik vir verskillende soorte golfpapier in alle groottes wat wissel van 1100×790mm tot 1900×1400mm
- Geavanceerde drie-raam 4-kant afval-afstropings tegnologie
- Maksimum spoed: 7,500 bladsyeuur; Maksimum druk: 400 ton
- Oorsig
- Tegniese parameters
- Verwante Produkte
- VEE
Produkbeskrywing
Spesiaal ontwikkel vir die golfmark deur Dayuan, bied die MHC-FC/EFC-reeks outomatiese sny- en stansmasjien met uitwerping verskeie groottekonfigurasies aan, met 'n maksimum velgrootte wat wissel van 1100×790 mm tot 1900×1400 mm, wat dit ideaal maak vir hoë-volume produksie van multi-up verpakking, insluitend bierkratte, toestel-dosse, eBay/Amazon versendingshouers, luukse geskenkdosse en melkkrate. Met eind-tot-eind outomatisering vanaf die voer- tot die afleweringsseksies, bied hierdie gevorderde stelsel 'n maksimum uitset en koste-effektiwiteit, en vestig ditself as die voernaamste oplossing vir u grootformaatsny- en stansbehoeftes.
Hoogst Aanpasbare Oplossings:
•Twee beskikbare papier voerderingsopsies: voorspoed voerder en neergang voerder
•Drie beskikbare afleweringsopties: hoë stapelinsameling afdeling, papier tel & insameling afdeling en verbindingsproduksielyn
•Maksimum spoed: 7,500 bladsye/uur; Maksimum druk: 400 tonne.
Premiun Kwaliteit Uitset:
•3-raam afvalverwyderingstegnologie elimineer bruite en los blaaie vir foutlose produksie
•Deur verskeie gevorderde tegnologieë te gebruik, bereik ons stelsel uitsonderlike presisie tydens die verwerking van golfkaart.
•Die volledig outomatiese produksieproses verminder beduidend operateuropleiding en voorbereidingsTyd, wat onmiddellik hoë-kwaliteit uitset moontlik maak.
 |
 |
 |

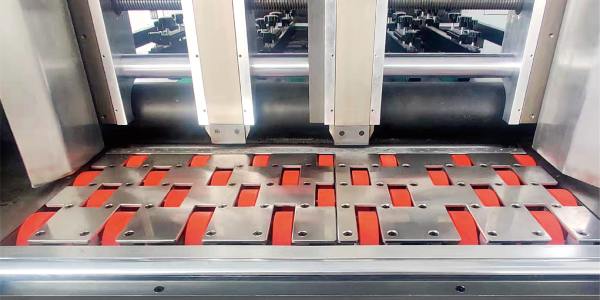

Voorkantvoerder |

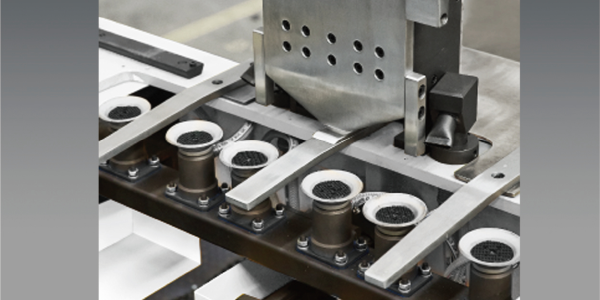

Afvoerder |

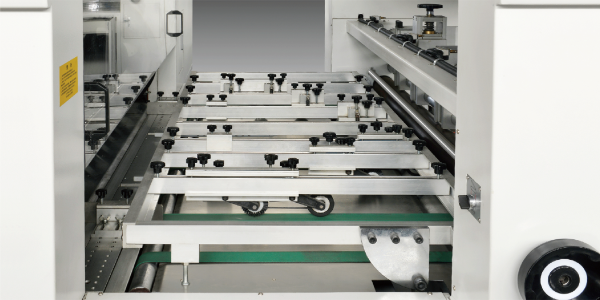

Blaaistransmissie- en uitlijningafdeling |
 |
 |
 |
Tandwielriem aandrywing, onderbrekingsmeganisme |

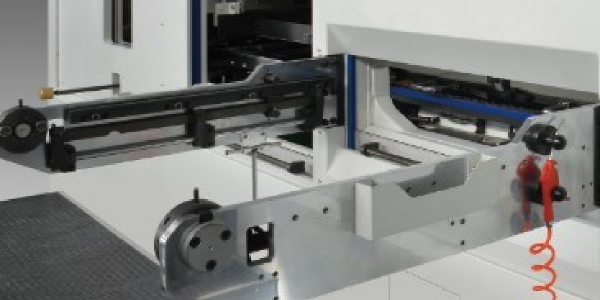

Sny- en vormsny eenheid |

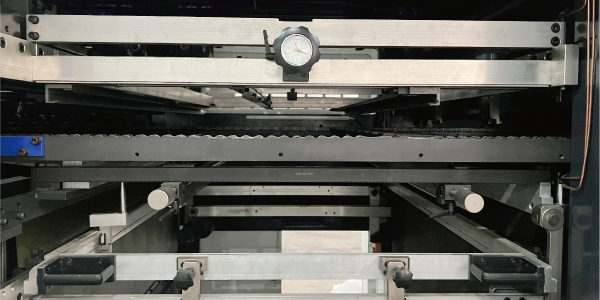

Uitstekkingseenheid |
 |
 |
 |

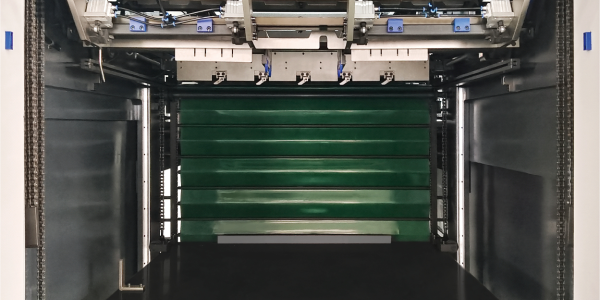

Ononderbroke oprol gordyn tipe papier aflewering toestel |
Elektriese Eenheid |
Duitsland vakuumpomp |
 |
||
Outomatiese smeerstelsel |
Tegniese parameters
|
Model |
MHC-1100FC |
MHC-1350FC MHC-1350EFC |
MHC-1500FC MHC-1500EFC |
MHC-1650FC MHC-1650EFC |
|
Maksimum Bladgrootte |
1100×790mm |
1350×1100mm |
1500×1100mm |
1650 × 1200 mm |
|
Minimum Bladgrootte |
470×450 mm |
470×450 mm |
470×450 mm |
550×500 mm |
|
Maksimum Snitgrootte |
1070×770mm |
1330×1080mm |
1480×1080mm |
1620×1180mm |
|
Minimum Gripper Marges |
9-17mm |
9-17mm |
9-17mm |
9-17mm |
|
Minimum snitwydte |
10-18 mm |
10-18 mm |
10-18 mm |
10-18 mm |
|
Snitreeël hoogte |
23.8 mm |
23.8 mm |
23.8 mm |
23.8 mm |
|
Binne Jaggrootte |
1100×790mm |
1390×1120mm |
1510×1120mm |
1682×1220mm |
|
Aandele Reeks |
Gebogen karton: ≤7mm, E, B, C, A en AB gebogen papier |
Gebogen karton: ≤8.5mm, E, B, C, A en AB gebogen papier |
Gebogen karton: ≤8.5mm, E, B, C, A en AB gebogen papier |
Gebogen karton: ≤8.5mm, E, B, C, A en AB gebogen papier |
|
Stans akkuraatheid |
≤±0,1 mm |
≤±0.15mm |
≤±0.15mm |
≤±0.2mm |
|
Maks. Snykrag |
300T |
400T |
400T |
400T |
|
Maks. werkingsnelheid |
7500s/h |
5500s\/h |
5500s\/h |
4500s/u |
|
Max aflewering stapelhoogte |
1400mm |
1400mm |
1400mm |
1400mm |
|
Hoofmotorkrag |
11 kw |
15 kw |
15 kw |
18.5KW |
|
Volle Laad Wattage |
23KW |
28KW / 26KW |
28KW / 26KW |
32KW / 30KW |
|
Lugvereiste |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.75m³\/min |
|
Nettogewig van Masjien |
18T |
22T / 23T |
23T \/ 24T |
25T / 26T |
|
Masjienedimensies (L×B×H) |
7810×4500×2350mm |
9380×5240×2435mm(FC) 9380×5240×2435mm(EFC) |
9380×5240×2452mm(FC) 9516×5240×2452mm(EFC) |
9964×5580×2582mm(FC) 9869×5580×2582mm(EFC) |
