MHC-1100BC/1350BC/1500BC/1650BC/1900BC/2100BC (semi-automatische stansmachine met stripper)
- Uitgerust met sensoren en veiligheidsvoorzieningen voor betrouwbare bedrijfsbescherming
- Maximale snelheid: 7.500 vel papier/uur
- Maximale stansdruk: 400 ton
- Overzicht
- Technische Parameters
- Gerelateerde producten
- Veelgestelde vragen
Productomschrijving
De semi-automatische stansmachine van de Dayuan MHC‑BC-serie met afstropfunctie verwerkt meerdere bladbreedtes, van 1100 mm tot 2100 mm, voor flexibele keuze op basis van de specificaties van geprofileerde bedrukte producten. De machine voert stansen en afstropen in één doorgang uit, wat de bedieningsprocedures sterk vereenvoudigt en de orderafhandeling versnelt.
Door gebruik te maken van handmatige aanvoer en een nauwkeurige positioneringsconstructie garandeert de machine stabiele en vlotte aanvoer, evenals flexibele en efficiënte orderwisseling, waardoor deze perfect aansluit bij de productiemethode van corrugated-verpakkingen met veel variatie en kleine series. Uitgerust met een drieframe-afstropsysteem voor efficiënte afvalverwijdering helpt de machine bedrijven in de corrugated-verpakkingsector hun stansrendement en eindproductkwaliteit te verbeteren, terwijl de productiekosten onder controle blijven.
Hoogwaardige productieprestaties
• Maximale snelheid: 5.500 bladen/uur; maximale druk: 450 ton, geschikt voor continue productie van corrugated-platen.
• Stansen en afstropen in één doorgang, waardoor handmatige nabewerking wordt verminderd.
• Compatibel met E/B/C/A/AB golfkarton, maximale kartondikte ≤ 8,5 mm voor diverse kartongroottes.
Premium Kwaliteit Uitkomst
• Stansnauwkeurigheid ≤ ±0,15 mm, voor consistente afmetingen bij massaproductie van golfkarton.
• Drie-frames uitstansen voor grondige afvalverwijdering en verminderde handmatige uitstansinspanning.
• Aanraakscherm-PLC-systeem voor automatische drukregeling, voor nauwkeurige en stabiele stansdruk.
 |
 |
 |
Papier voedeenheid |
Synchroneringsriem aandrijving, Intermittent mechanisme |
Die-cut eenheid |
 |
 |
 |

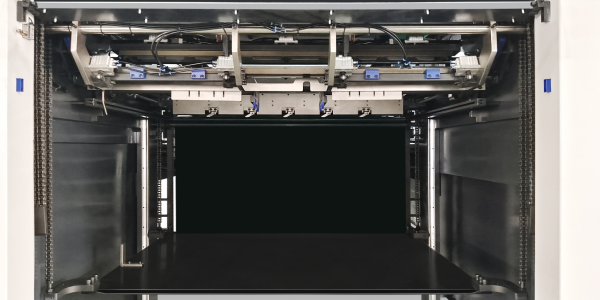

Leveringseenheid |

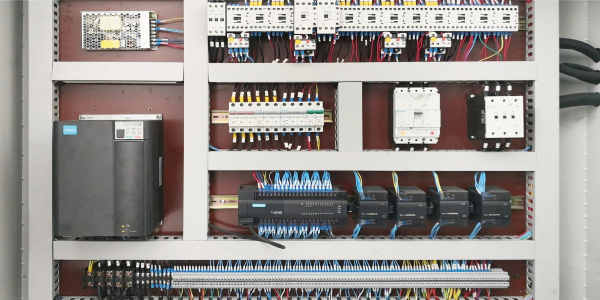

Elektrische Eenheid |
Automatische Smeersysteem |
Technische Parameters
| Model | MHC-1100BC | MHC-1350BC | MHC-1500BC | MHC-1650BC | MHC-1900BC | MHC-2100BC |
| Max. Bladgrootte | 1100×790mm | 1350×1100mm | 1500×1100mm | 1650×1200mm | 1900×1400mm | 2100 × 1400 mm |
| Min. Bladgrootte | 400 × 350 mm | 470×450mm | 470×450mm | 550×500mm | 650×550mm | 750×550 mm |
| Max. Snijformaat | 1070×770mm | 1330×1080mm | 1480×1080mm | 1620×1180mm | 1870×1380mm | 2080 × 1380 mm |
| Minimale greepmarge | 9-17mm | 9-17mm | 9-17mm | 9-17mm | 9-17mm | 9-17mm |
| Minimale snijbreedte | 10-18mm | 10-18mm | 10-18mm | 10-18mm | 10-18mm | 10-18mm |
| Hoogte van de snijregel | 23,8 mm | 23,8 mm | 23,8 mm | 23,8 mm | 23,8 mm | 23,8 mm |
| Binnenmaat van de chase | 1100×790mm | 1390×1120 mm | 1510×1120 mm | 1682×1220 mm | 1920×1430mm | 2190 × 1430 mm |
| Voorraadbereik | Golffkarton: ≤7mm, E, B, C, A en AB golfpapier | Golven karton: ≤8,5mm, E,B,C,A en AB golven papier | Golven karton: ≤8,5mm, E,B,C,A en AB golven papier | Golven karton: ≤8,5mm, E,B,C,A en AB golven papier | Golven karton: ≤8,5mm, E,B,C,A en AB golven papier | Golven karton: ≤8,5mm, E,B,C,A en AB golven papier |
| Deeltjes van de voorziening | ≤±0.1mm | ≤±0,15mm | ≤±0,15mm | ≤±0,15mm | ≤±0.2mm | ≤±0.2mm |
| Maximale stanskracht | 300T | 400T | 400T | 400T | 450T | 450T |
| Max. werksnelheid | 7500s/h | 5500s/u | 5500s/u | 4500s/u | 4000s/u | 3500s/h |
| Max. voederstapelhoogte | 1700mm | 1600MM | 1600MM | 1700mm | 1700mm | 1700mm |
| Maximale afleverstapelhoogte | 1500mm | 1400mm | 1400mm | 1500mm | 1500mm | 1500mm |
| Hoofdmotorvermogen | 11 kW | 15kW | 15kW | 18.5KW | 18.5KW | 18.5KW |
| Volledige belasting wattage | 15kW | 20KW | 20KW | 24kw | 25KW | 29kw |
| Luchtvereiste | 0,6–0,7 MPa, ≥ 0,37 m³/min | 0,6–0,7 MPa, ≥ 0,75 m³/min | 0,6–0,7 MPa, ≥ 0,37 m³/min | 0,6–0,7 MPa, ≥ 0,75 m³/min | 0,6–0,7 MPa, ≥ 0,75 m³/min | 0,6–0,7 MPa, ≥1 m³/min |
| Nettogewicht van de machine | 14t | 18T | 19T | 23T | 27T | 31T |
