MHC-1350EFC/1500EFC/1650EFC/1700EFC/1900EFC (automatische stansmachine met afstrippen (down feeder))
- Geschikt voor alle soorten en volledige formaten golfkarton, met blafmaten van 1100 × 790 mm tot 1900 × 1400 mm
- Maakt gebruik van geavanceerde drie-ramen-vier-kanten-afvoertechnologie voor stabiele en schone papierafvoerprestaties
- Maximale snelheid: 7.500 vellen/uur; Maximale stansdruk: 400 ton
- Overzicht
- Technische Parameters
- Gerelateerde producten
- Veelgestelde vragen
Productomschrijving
De Dayuan MHC-EFC-serie automatische stansmachines met afstripsysteem (down feeder) zijn verkrijgbaar in meerdere bladbreedten van 1350 tot 1900 mm en geschikt voor massale stansbewerking van diverse golfkartonplaten. De serie maakt gebruik van een niet-stop onderzugsvoedingssysteem. De zachte vacuümvoeding voorkomt krassen op bedrukte oppervlakken en is daarom ideaal voor fijne verpakkingsverwerking met strenge eisen aan het uiterlijk. De machine is uitgerust met een touchscreen-PLC-systeem voor automatische drukregeling en een tandriemaandrijving voor de onderbrekende verdeelunit, waardoor hij stabiel draait met nauwkeurige druk. Het geïntegreerde drieframe-afstripsysteem voert stansen en afstrippen in één doorloop uit. In combinatie met het niet-stop oprolgordijn-type papierafvoersysteem vereenvoudigt dit de post-press-werkstromen en helpt ondernemingen productiviteit en kostenbeheersing in evenwicht te houden.
Zeer aanpasbare oplossingen:
• Maximale snelheid: 5.500 bladen/uur; maximale druk: 450 ton.
• Meerdere verwerkingsbladbreedtes beschikbaar om aan bestellingen voor golfkartonnen dozen met uiteenlopende specificaties te voldoen.
• Hoog stapelend afvoersysteem voor niet-stop papieropvang.
Uitvoer van topkwaliteit:
• Voeding via onderzijde-vacuümzuiging zorgt voor zachte bladtransport en voorkomt krassen op bedrukte oppervlakken.
• Hoogwaardige mechanische transmissie met hoge precisie; snijden met stansen met een nauwkeurigheid van ≤±0,15 mm voor stabiele en uniforme afmetingen van eindproducten onder massaproductieomstandigheden.
• Verwijdering van afvalmateriaal in drie frames voor grondige reiniging en verminderde handmatige nabewerkingsinspanning.
 |
 |
 |
Omlaag voeder |

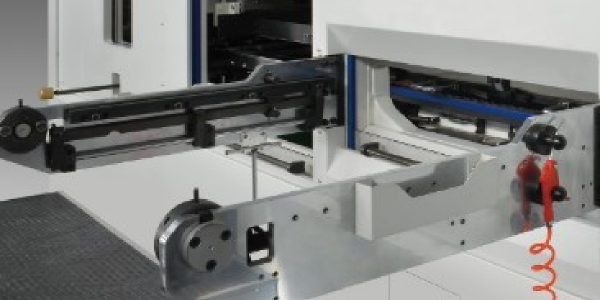

Bladoverdracht en -uitlijning sectie |

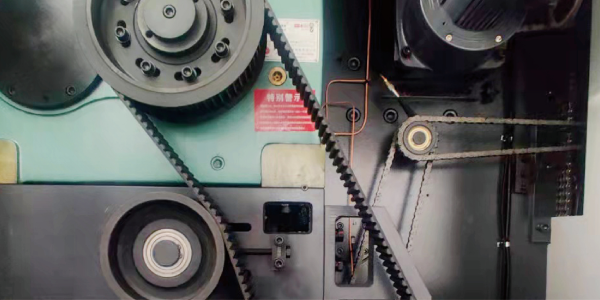

Synchroneringsriem aandrijving, Intermittent mechanisme |
 |
 |
 |

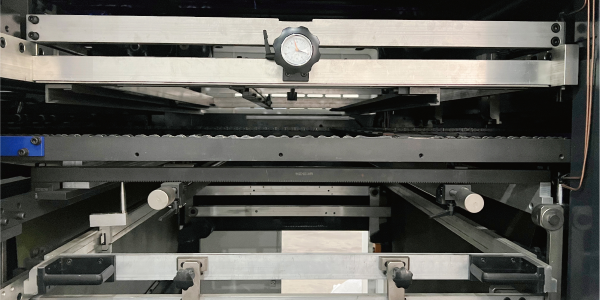

Die-cut eenheid |

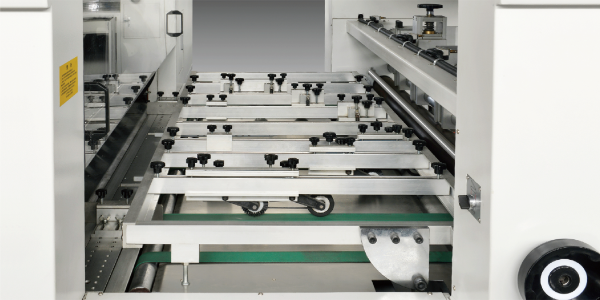

Strip eenheid |

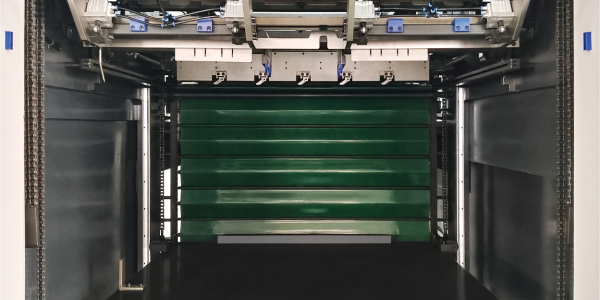

Doorlopende roll-up gordijnvormige papierafvoerapparaat |
 |
 |
 |
Elektrische Eenheid |
Duitsland vacuümpomp |
Automatische Smeersysteem |
Technische Parameters
| Model | MHC-1350EFC |
MHC-1500EFC MHC-1500EFCK |
MHC-1650EFC | MHC-1700EFC | MHC-1900EFC |
| Max. Bladgrootte | 1350×1100mm |
1500×1100 mm (EFC) 1500×1400 mm (EFCK) |
1650×1200mm | 1700×1400 mm | 1900×1400mm |
| Min. Bladgrootte | 470×450mm |
470×450 mm (EFC) 500×500 mm (EFCK) |
550×500mm | 550×500mm | 650×550mm |
| Max. Snijformaat | 1330×1080mm |
1480×1080 mm (EFC) 1480×1380 mm (EFCK) |
1620×1180mm | 1680×1380 mm | 1870×1380mm |
| Minimale greepmarge | 9-17mm | 9-17mm | 9-17mm | 9-17mm | 9-17mm |
| Minimale snijbreedte | 10-18mm | 10-18mm | 10-18mm | 10-18mm | 10-18mm |
| Hoogte van de snijregel | 23,8 mm | 23,8 mm | 23,8 mm | 23,8 mm | 23,8 mm |
| Binnenmaat van de chase | 1390×1120 mm |
1510×1120 mm (EFC) 1520×1430 mm (EFCK) |
1682×1220 mm | 1720×1430 mm | 1920×1430mm |
| Voorraadbereik | Golven karton: ≤8.5mm, E, B, C, A en AB gegolfd papier | Golven karton: ≤8.5mm, E, B, C, A en AB gegolfd papier | Golven karton: ≤8.5mm, E, B, C, A en AB gegolfd papier | Golven karton: ≤8.5mm, E, B, C, A en AB gegolfd papier | Golven karton: ≤8.5mm, E, B, C, A en AB gegolfd papier |
| Deeltjes van de voorziening | ≤±0,15mm | ≤±0,15mm | ≤±0,15mm | ≤±0,15mm | ≤±0.2mm |
| Maximale stanskracht | 400T | 400T | 400T | 400T | 450T |
| Max. werksnelheid | 5500s/u |
5500 stukken/uur (EFC) 5000 s/u (EFCK) |
4500s/u | 4500s/u | 4000s/u |
| Maximale afleverstapelhoogte | 1400mm | 1400 mm / 1500 mm | 1500mm | 1500mm | 1500mm |
| Hoofdmotorvermogen | 15kW | 15 kW / 18,5 kW | 18.5KW | 18.5KW | 18.5KW |
| Volledige belasting wattage | 26kw | 26 kW / 30 kW | 30KW | 30KW | 31kw |
| Luchtvereiste | 0,6–0,7 MPa, ≥ 0,75 m³/min |
0,6–0,7 MPa, ≥0,37 m³/min (EFC) 0,6–0,7 MPa, ≥0,75 m³/min (EFCK) |
0,6–0,7 MPa, ≥ 0,75 m³/min | 0,6–0,7 MPa, ≥ 0,75 m³/min | 0,6–0,7 MPa, ≥ 0,75 m³/min |
| Nettogewicht van de machine | 23T | 24 T / 27 T | 27T | 28T | 32t |
