MHC-1350EF/1500EF/1650EF/1700EF/1900EF (automatische stansmachine (down-feeder))
- Geschikt voor alle soorten golfkarton, met velformaten van 1100 × 790 mm tot 1900 × 1400 mm
- Ondersteunt flexibele aanpassing om aan diverse productvereisten te voldoen
- Maximale snelheid: 7.500 vellen/uur; Maximale stansdruk: 400 ton
- Overzicht
- Technische Parameters
- Gerelateerde producten
- Veelgestelde vragen
Productomschrijving
De automatische vlakke stansmachine van de Dayuan MHC‑EF-serie met onderzijde zuigvoeder ondersteunt meerdere bladbreedtes, variërend van 1350 mm tot 1900 mm, en voldoet daarmee aan de behoeften voor grootschalige verwerking van diverse golfkartonsoorten.
Met een ononderbroken zuigvoedersysteem aan de onderzijde wordt het papier zacht en voorzichtig getransporteerd, waardoor krassen op bedrukte oppervlakken effectief worden voorkomen. Dit maakt de machine ideaal voor hoge-nauwkeurigheidsverwerking waarbij strenge eisen worden gesteld aan de uiterlijke kwaliteit. Dankzij stabiele algehele werking en constante drukafgifte ondersteunt de machine efficiënte orderwisseling en langdurige ononderbroken productie. Terwijl de kwaliteit van de output stabiel blijft, helpt de machine bedrijven bij het beheersen van productie- en onderhoudskosten, en vormt zij een kosteneffectieve en betrouwbare oplossing die hoge productiviteit en beheersing van investeringen in evenwicht brengt.
Zeer aanpasbare oplossingen:
• Maximale snelheid: 5.000 bladen/uur; maximale druk: 450 ton, geschikt voor langdurige continue massaproductie.
• Drie voedingsmodi: enkelvel, dubbelvel met overlapping en meervel met overlapping, geschikt voor diverse plaatdikten.
• Automatische bladuitlijning tijdens de lopende productie, optioneel verkrijgbaar met hoge stapelaanvoer en automatische batchafvoer.
Uitvoer van topkwaliteit:
• Stansnauwkeurigheid ≤±0,15 mm voor stabiele en uniforme afmetingen bij massaproductie.
• Aanraakscherm-PLC-systeem voor automatische drukregeling, wat een nauwkeurige en stabiele stansdruk levert.
 |
 |
 |
Omlaag voeder |

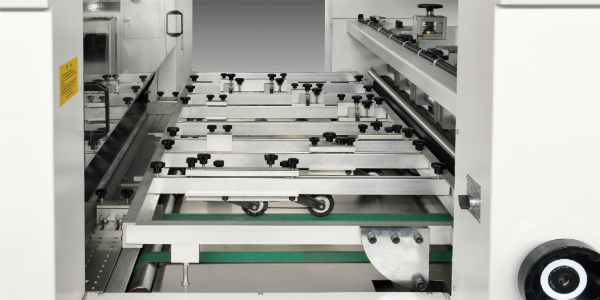

Bladoverdracht en -uitlijning sectie |

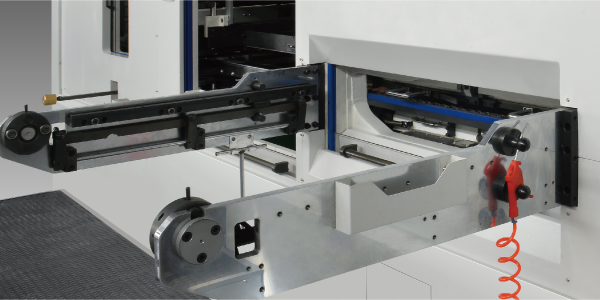

Die-cut eenheid |
 |
 |
 |

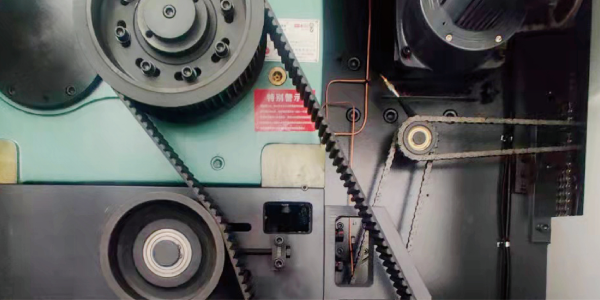

Synchroneringsriem aandrijving, Intermittent mechanisme |

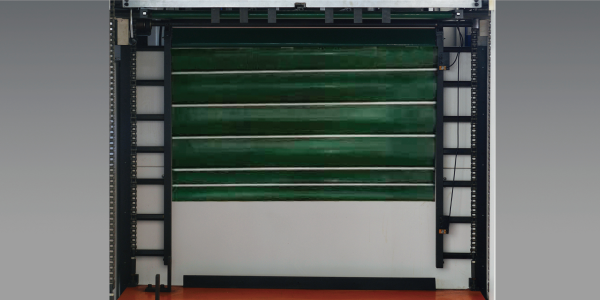

Doorlopende roll-up gordijnvormige papierafvoerapparaat |
Elektrische Eenheid |
 |
 |
|
Duitsland vacuümpomp |
Automatische Smeersysteem |
Technische Parameters
| Model | MHC-1350EF |
MHC-1500EF MHC-1500EFK |
MHC-1650EF | MHC-1700EF | MHC-1900EF |
| Max. Bladgrootte | 1350×1100mm |
1500×1100 mm (EF) 1500×1400 mm (EFK) |
1650×1200mm | 1700×1400 mm | 1900×1400mm |
| Min. Bladgrootte | 470×450mm |
470×450 mm (EF) 500×500 mm (EFK) |
550×500mm | 550×500mm | 650×550mm |
| Max. Snijformaat | 1330×1080mm |
1480×1080 mm (EF) 1480×1380 mm (EFK) |
1620×1180mm | 1680×1380 mm | 1870×1380mm |
| Minimale greepmarge | 9-17mm | 9-17mm | 9-17mm | 9-17mm | 9-17mm |
| Hoogte van de snijregel | 23,8 mm | 23,8 mm | 23,8 mm | 23,8 mm | 23,8 mm |
| Binnenmaat van de chase | 1390×1120 mm |
1510×1120 mm (EF) 1520×1430 mm (EFK) |
1682×1220 mm | 1720×1430 mm | 1920×1430mm |
| Voorraadbereik | Golven karton: ≤8.5mm, E, B, C, A en AB gegolfd papier | Golven karton: ≤8.5mm, E, B, C, A en AB gegolfd papier | Golven karton: ≤8.5mm, E, B, C, A en AB gegolfd papier | Golven karton: ≤8.5mm, E, B, C, A en AB gegolfd papier | Golven karton: ≤8.5mm, E, B, C, A en AB gegolfd papier |
| Deeltjes van de voorziening | ≤±0,15mm | ≤±0,15mm | ≤±0,15mm | ≤±0,15mm | ≤±0.2mm |
| Maximale stanskracht | 400T | 400T | 400T | 400T | 450T |
| Max. werksnelheid | 5500s/u |
5500 stukken/uur (EF) 5000 stukken/uur (EFK) |
4500s/u | 4500s/u | 4000s/u |
| Maximale afleverstapelhoogte | 1400mm | 1400 mm / 1500 mm | 1500mm | 1500mm | 1500mm |
| Hoofdmotorvermogen | 15kW | 15 kW / 18,5 kW | 18.5KW | 18.5KW | 18.5KW |
| Volledige belasting wattage | 24kw | 24 kW/28 kW | 28KW | 28KW | 28KW |
| Luchtvereiste | 0,6–0,7 MPa, ≥ 0,75 m³/min |
0,6–0,7 MPa, ≥0,37 m³/min (EF) 0,6–0,7 MPa, ≥0,75 m³/min (EFK) |
0,6–0,7 MPa, ≥ 0,75 m³/min | 0,6–0,7 MPa, ≥ 0,75 m³/min | 0,6–0,7 MPa, ≥ 0,75 m³/min |
| Nettogewicht van de machine | 22T | 23 t / 26 t | 26T | 27T | 31T |
