MHC-1100F/1300F/1350F/1500F/1650F/1900F (Máquina de Corte Automática)
- Adequado para vários tipos de papel ondulado em todos os tamanhos, variando de 1290×940mm a 1900×1400mm
- Customização flexível para atender aos requisitos do produto
- Velocidade máxima: 7.500 folhas/hora; Pressão máxima: 400 toneladas
- Visão Geral
- Parâmetros Técnicos
- Produtos Relacionados
Descrição do Produto
Desenvolvida especificamente para o mercado de papelão ondulado pela Dayuan, a série MHC-F/EF da Máquina Automática de Corte com Matriz oferece várias configurações de tamanho, com dimensão máxima das folhas variando de 1100×790 mm a 1900×1400 mm, tornando-a ideal para produção em alto volume de embalagens múltiplas, incluindo caixas para cerveja, embalagens para eletrodomésticos, recipientes para envio da eBay/Amazon, caixas de presente premium e caixas plásticas para leite. Com automação completa, da seção de alimentação até a de entrega, este sistema avançado maximiza tanto a produtividade quanto a eficiência de custos, estabelecendo-se como a solução líder para suas necessidades de corte com matriz em formato grande.
Soluções altamente personalizáveis:
•Duas opções disponíveis de alimentação de papel: alimentador de borda inicial e alimentador inferior
•Três opções de entrega disponíveis: seção de coleta de pilha alta, seção de contagem e coleta de papel e linha de produção de ligação
•Velocidade máxima: 7.500 folhas/hora; Pressão máxima: 400 toneladas.
Saída de qualidade premium:
•Incorporando várias tecnologias avançadas, nosso sistema atinge uma precisão excepcional ao processar chapas onduladas.
•O processo de produção totalmente automatizado reduz significativamente o tempo de treinamento e preparação do operador, permitindo uma saída de alta qualidade imediata.
 |
 |
 |

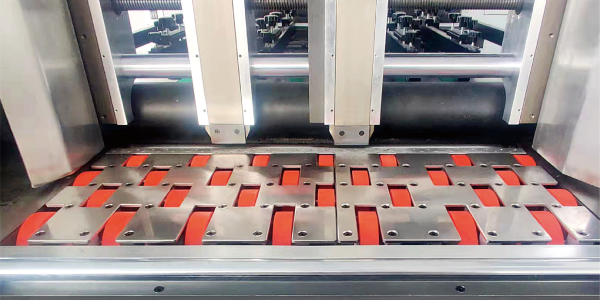

Alimentador de borda líder |

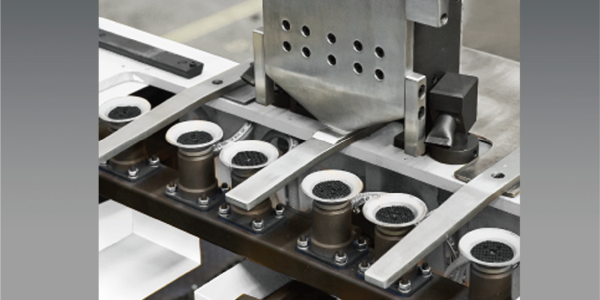

Alimentador inferior |

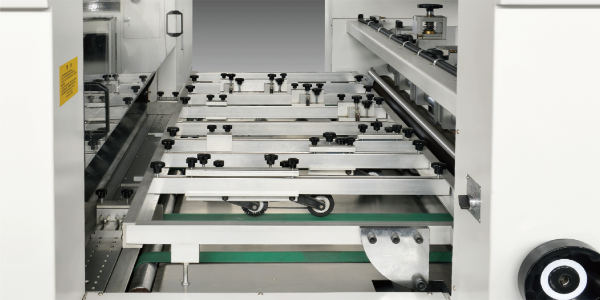

Seção de transmissão e alinhamento da folha |
 |
 |
 |

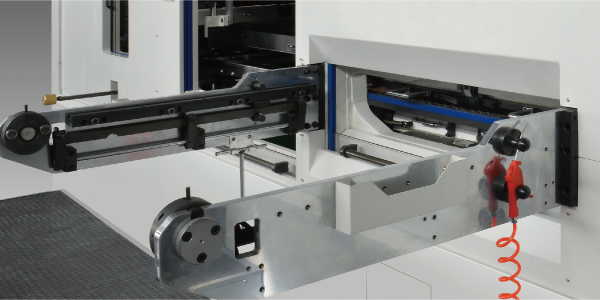

Unidade de corte |

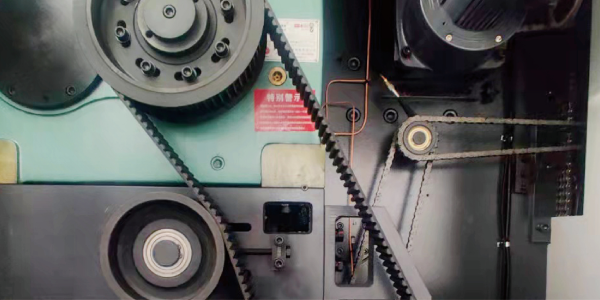

Acionamento por correia de sincronização, mecanismo intermitente |

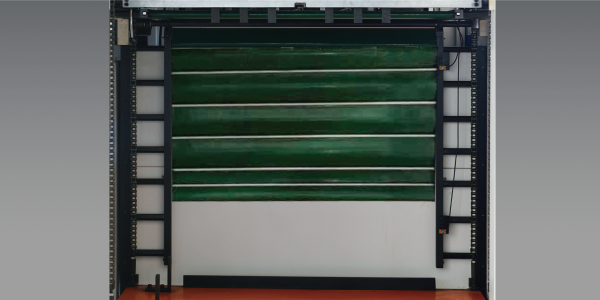

Dispositivo de entrega de papel do tipo cortina com enrolamento contínuo |
 |
 |
 |
Unidade Elétrica |
Bomba de vácuo da Alemanha |
Sistema de Lubrificação Automática |
Parâmetros Técnicos
|
Modelo |
MHC-1100F |
MHC-1300F MHC-1300EF |
MHC-1350F MHC-1350EF |
MHC-1500F MHC-1500EF |
MHC-1650F MHC-1650EF |
MHC-1900F MHC-1900EF |
|
Tamanho máximo da folha |
1100×790mm |
1290×940mm |
1350×1100mm |
1500×1100mm |
1650×1200mm |
1900×1400mm |
|
Tamanho mínimo da folha |
470×450 mm |
470×450 mm |
470×450 mm |
470×450 mm |
550×500mm |
650×550mm |
|
Tamanho máximo de corte |
1070×770mm |
1280×920 mm |
1330×1080mm |
1480×1080mm |
1620×1180mm |
1870×1380mm |
|
Margem mínima do gripper |
9-17 mm |
9-17 mm |
9-17 mm |
9-17 mm |
9-17 mm |
9-17 mm |
|
Altura da Regra de Corte |
23,8 mm |
23,8 mm |
23,8 mm |
23,8 mm |
23,8 mm |
23,8 mm |
|
Tamanho da caixa interna |
1120×786 mm |
1310×948mm |
1360×1118mm |
1510×1118mm |
1682×1219mm |
1912×1419mm |
|
Faixa de estoque |
Placa ondulada: ≤7mm, papel ondulado E, B, C, A e AB |
Placa ondulada: ≤8,5mm, papel ondulado E, B, C, A e AB |
Placa ondulada: ≤8,5mm, papel ondulado E, B, C, A e AB |
Placa ondulada: ≤8,5mm, papel ondulado E, B, C, A e AB |
Placa ondulada: ≤8,5mm, papel ondulado E, B, C, A e AB |
Placa ondulada: ≤8,5mm, papel ondulado E, B, C, A e AB |
|
Precisão de corte de matriz |
≤±0,1 mm |
≤±0.15mm |
≤±0.15mm |
≤±0.15mm |
≤±0.2mm |
≤±0.2mm |
|
Força máxima de corte |
300T |
400T |
400T |
400T |
400T |
450T |
|
Velocidade Máxima de Trabalho |
7500s/h |
5500s/h |
5500s/h |
5500s/h |
4500s/h |
4000s/h |
|
Altura máxima de pilha de entrega |
1400mm |
1400mm |
1400mm |
1400mm |
1400mm |
1500mm |
|
Potência do motor principal |
11KW |
11KW |
15kW |
15kW |
18,5KW |
18,5KW |
|
Potência de carga total |
22KW |
22KW / 20KW |
26KW / 24KW |
26KW / 24KW |
30KW / 28KW |
30KW / 28KW |
|
Requisito de ar |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.75m³\/min |
0.6-0.7MPa, ≥0.75m³\/min |
|
Peso líquido da máquina |
17T |
19T / 20T |
20T / 21T |
21T / 22T |
23T / 24T |
30T / 31T |
|
Dimensões da Máquina (C×L×A) |
6780×4500×2350mm |
7740×5240×2467mm |
7969×5240×2435mm(F) |
7969×5240×2452mm(F) |
8417×5580×2582mm(F) |
8900×6260×2525mm |
|
7969×5240×2434mm(EF) |
8105×5240×2452mm(EF) |
8322×5580×2582mm(EF) |
