MHK-1350EC/1500EC/1650EC/1700EC/1900EC (automatische strippende stansmachine)
- Geschikt voor diverse formaten karton en golfkarton
- Papierinvoersysteem verwerkt flexibel diverse papierpecificaties
- Maximale snelheid: 7.500 vellen/uur; Maximale stansdruk: 400 ton
- Overzicht
- Technische Parameters
- Gerelateerde producten
- Veelgestelde vragen
Productomschrijving
De automatische stansmachine van de Dayuan MHK‑EC-serie met afstropfunctie verwerkt meerdere bladbreedtes, variërend van 1350 mm tot 1900 mm. Deze multifunctionele machine is specifiek ontworpen voor de verwerking van karton en golfkarton en ondersteunt flexibele materiaalwisseling. Hij integreert hoogwaardige precisie-stansen en een zeer efficiënte afstropfunctie, waardoor beide processen in één doorloop worden uitgevoerd. Dit vereenvoudigt de post-press-procedures, verhoogt de efficiëntie van de productielijn en waarborgt een uitstekende kwaliteit van de eindproducten.
Uitgerust met een Siemens-touchscreen-HMI, maakt de machine gebruik van een tandriem- en intermittente-transmissiemechanisme om een stabiele positioneringsnauwkeurigheid te behouden tijdens langdurige continue bedrijfsvoering. Dankzij zijn drie-frames-vier-kanten-afstropconstructie wordt afval grondig verwijderd. De machine vormt daarom een betrouwbare oplossing voor verpakkingsbedrijven die efficiënte en gestandaardiseerde productie nastreven.
Zeer aanpasbare oplossingen:
• Maximale snelheid: 6.000 vellen/uur; maximale druk: 450 ton, voor langdurige zwaarbelaste continue productie.
• Drie voedingsmodi: enkelvel, dubbelvel met overlapping en meervel met overlapping, geschikt voor diverse plaatdikten.
• Automatische bladuitlijning tijdens de lopende productie, optioneel verkrijgbaar met hoge stapelaanvoer en automatische batchafvoer.
Uitvoer van topkwaliteit:
• Stansnauwkeurigheid ≤±0,15 mm voor stabiele en uniforme afmetingen bij massaproductie.
• Eenmalig stansen en verwijderen voor grondige afvalverwijdering en verminderde handmatige nabewerkingsinspanning.
 |
 |
|

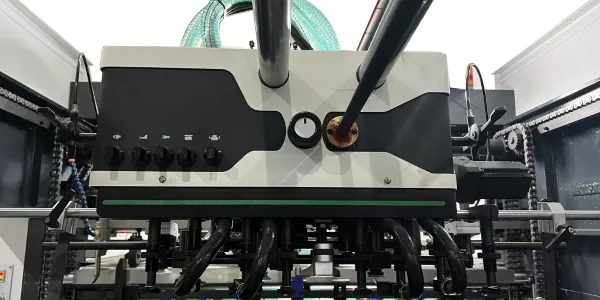

Voeder |

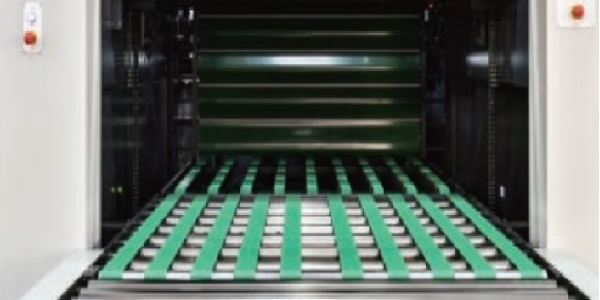

Servomotor transportunit |

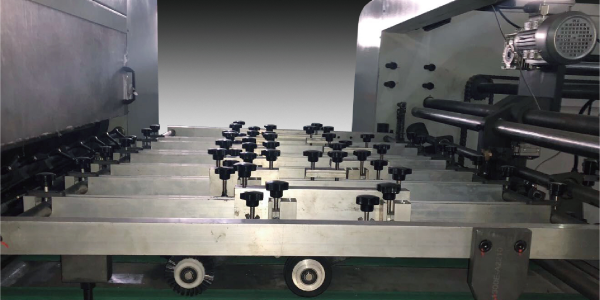

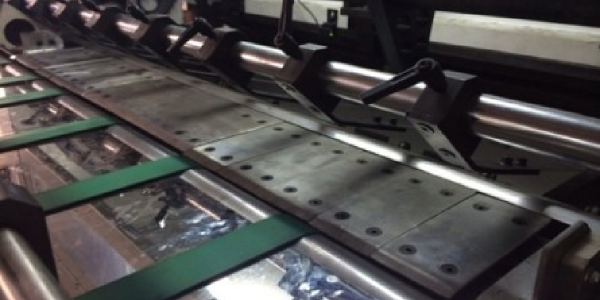

VOORSTE AFSTEMMING & ZIJDELINGSE AFSTEMMING |
 |
 |
 |

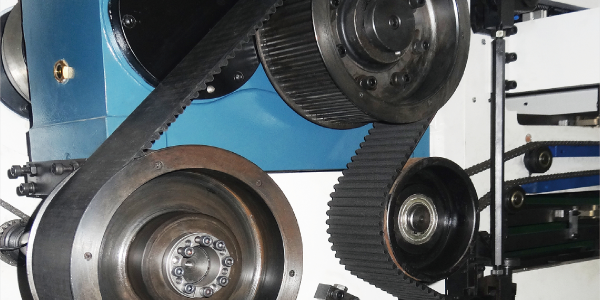

Synchroneringsriem aandrijving, Intermittent mechanisme |

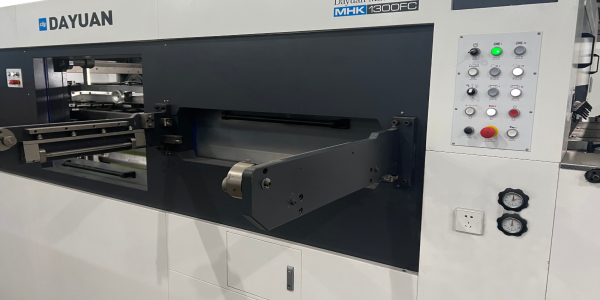

Die-cut eenheid |

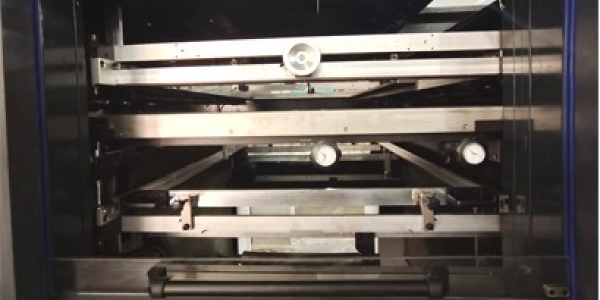

Drielaag afscheidingsectie |
 |
 |
 |
Grijper margeverwijderingsapparaat |
Continu stapelende uitvoereenheid (standaard) |
Batchleverings transporteenheid (Optioneel) |
 |
 |
 |
Elektrische Eenheid |
Duitsland vacuümpomp |
Automatische Smeersysteem |
| Model | MHK-1350EC |
MHK-1500EC MHK-1500ECK |
MHK-1650EC | MHK-1700EC | MHK-1900EC |
| Max. Bladgrootte | 1350×1100mm |
1500×1100 mm (EC) 1500×1400 mm (ECK) |
1650×1200mm | 1700×1400 mm | 1900×1400mm |
| Min. Bladgrootte | 470×450mm |
470×450 mm (EC) 500×500 mm (ECK) |
550×500mm | 550×500mm | 650×550mm |
| Max. Snijformaat | 1330×1080mm |
1480×1080 mm (EC) 1480×1380 mm (ECK) |
1620×1180mm | 1680×1380 mm | 1870×1380mm |
| Minimale greepmarge | 9-17mm | 9-17mm | 9-17mm | 9-17mm | 9-17mm |
| Minimale snijbreedte | 10-18mm | 10-18mm | 10-18mm | 10-18mm | 10-18mm |
| Hoogte van de snijregel | 23,8 mm | 23,8 mm | 23,8 mm | 23,8 mm | 23,8 mm |
| Binnenmaat van de chase | 1390×1120 mm |
1510×1120 mm (EC) 1520×1430 mm (ECK) |
1682×1220 mm | 1720×1430 mm | 1920×1430mm |
| Voorraadbereik |
Kartonnenplaat: ≥200g/m² Golven karton: ≤8.5mm, E, B, C, A en AB gegolfd papier |
Kartonnenplaat: ≥250g/m² Golffkarton: ≤8.5mm, E, B, C, A en AB golfpapier(EC) Kartonnenplaat: ≥350g/m² Golfkarton: ≤ 8,5 mm, golfpapier E, B, C, A en AB (ECK) |
Kartonnenplaat: ≥350g/m² Golven karton: ≤8.5mm, E, B, C, A en AB gegolfd papier |
Golven karton: ≤8.5mm, E, B, C, A en AB gegolfd papier | Golven karton: ≤8.5mm, E, B, C, A en AB gegolfd papier |
| Deeltjes van de voorziening | ≤±0,15mm | ≤±0,15mm | ≤±0,15mm | ≤±0,15mm | ≤±0.2mm |
| Maximale stanskracht | 400T | 400T | 400T | 400T | 450T |
| Max. werksnelheid | 6000s/u |
6000 stukken/uur (EC) 5000 stukken/uur (ECK) |
5000s/u | 4500s/u | 4000s/u |
| Max. voederstapelhoogte | 1900mm | 1900 mm / 1700 mm | 1700mm | 1700mm | 1700mm |
| Maximale afleverstapelhoogte | 1700mm | 1700 mm / 1500 mm | 1500mm | 1500mm | 1500mm |
| Hoofdmotorvermogen | 15kW | 15 kW / 18,5 kW | 18.5KW | 18.5KW | 18.5KW |
| Volledige belasting wattage | 24kw | 24 kW/28 kW | 28KW | 28KW | 31kw |
| Luchtvereiste | 0,6–0,7 MPa, ≥ 0,75 m³/min | 0,6–0,7 MPa, ≥ 0,75 m³/min | 0,6–0,7 MPa, ≥ 0,75 m³/min | 0,6–0,7 MPa, ≥ 0,75 m³/min | 0,6–0,7 MPa, ≥ 0,75 m³/min |
| Nettogewicht van de machine | 23T | 24 t/26 t | 26T | 27T | 31T |
