BHT-1350EC/1500EC/1650EC/1900EC (automatische stansmachine met afstripfunctie)
- Ondersteunt meerdere soorten golfkarton en karton met bovenzijdige voeding
- Bestrijkt werkafmetingen van 1350×1200 mm tot 1900×1400 mm
- Breed toepassingsgebied met behoud van consistente stansnauwkeurigheid
- Overzicht
- Technische Parameters
- Gerelateerde producten
- Veelgestelde vragen
Productomschrijving
De automatische stansmachine met afvoer van de Dayuan BHT-EC-serie is ontworpen voor hoogwaardige post-press-verwerking van verpakkingen en ondersteunt meerdere bladbreedten, variërend van 1350 mm tot 1900 mm. De toevoer kan worden aangepast aan het stansen van zowel karton als golfkarton, waardoor een enkele machine geschikt is voor twee materialen. Het stansen en afvoeren gebeurt in één doorloop met een constructie met drie frames en afvoer aan vier zijden, voor grondige verwijdering van afval. De machine is uitgerust met een Duits elektrisch besturingssysteem van Siemens en een HMI, evenals een intuïtief aanraakscherm en een wormwiel-aandrijving met variabele snelheid, wat nauwkeurige besturing en gebruiksvriendelijke bediening garandeert en voldoet aan de diverse post-press-verwerkingsvereisten van hoogwaardige verpakkingen.
Hoogwaardige productieprestaties
• Maximale snelheid: 6.000 vellen/uur; maximale druk: 450 ton, voor langdurige zwaarbelaste continue productie.
• Drie voedingsmodi: enkelvel, dubbelvel met overlapping en meervel met overlapping, geschikt voor diverse plaatdikten.
• Automatische veluitlijning tijdens de bewerking. Optionele hoogstapelafvoer en tellend stapelafvoersysteem voor aansluiting op de productielijn.
Uitvoer van topkwaliteit:
• Stansnauwkeurigheid ≤±0,15 mm voor stabiele en uniforme afmetingen bij massaproductie.
• Éénpassen stansen en afvoeren voor volledige afvalverwijdering en minder handmatige nabewerking.
 |
 |
 |

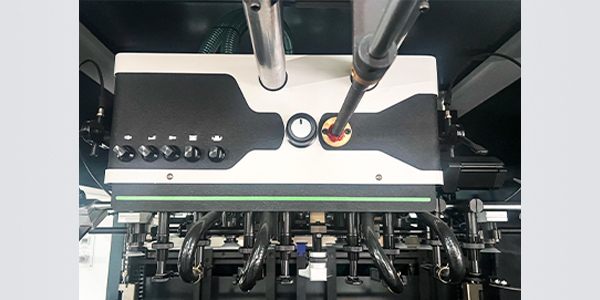

| Voeder |

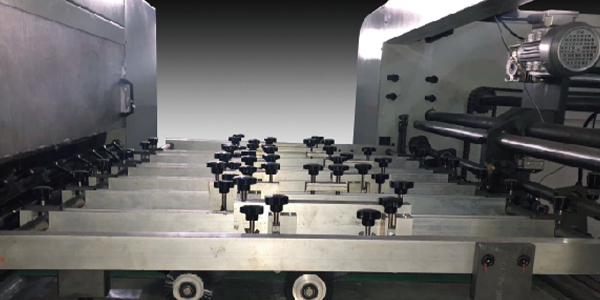

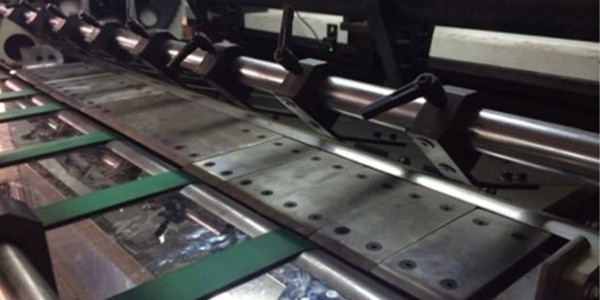

Servomotor transportunit | VOORSTE AFSTEMMING & ZIJDELINGSE AFSTEMMING |
 |
 |
 |

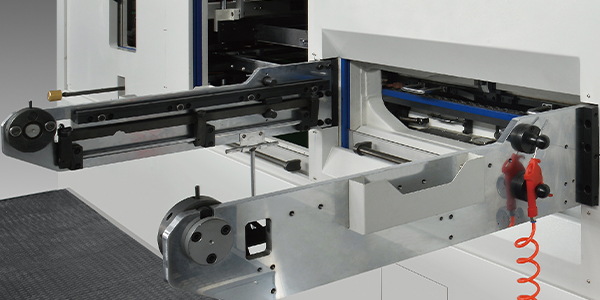

| Die-cut eenheid |

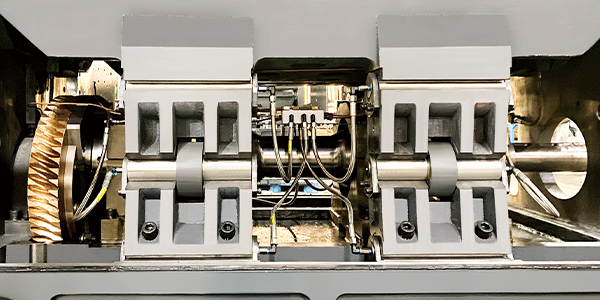

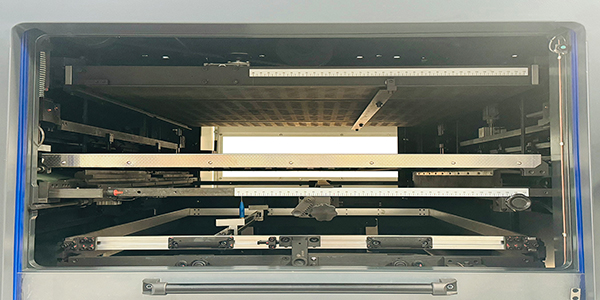

VERANDERBAAR SnelheidsWORMASYNCHRONISATIE TOESTEL | Strip eenheid |
 |
 |
 |

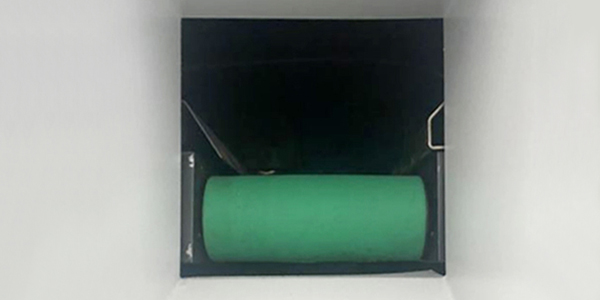

| Grijper margeverwijderingsapparaat |

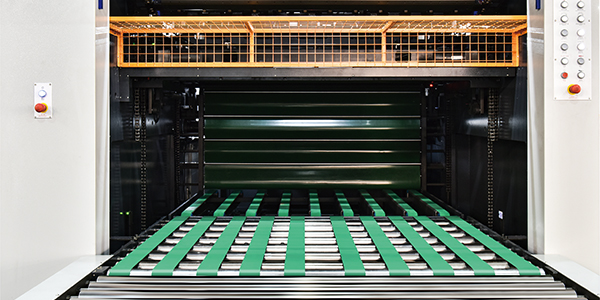

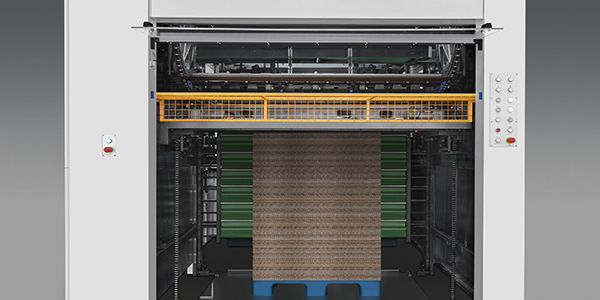

Niet-stop stapelafvoereenheid | Batchtransportafvoereenheid (optioneel) |
 |
 |
 |

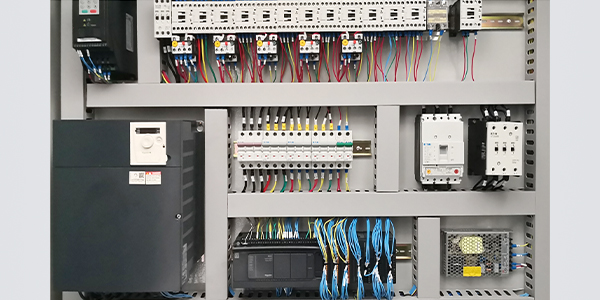

| Elektrische Eenheid |

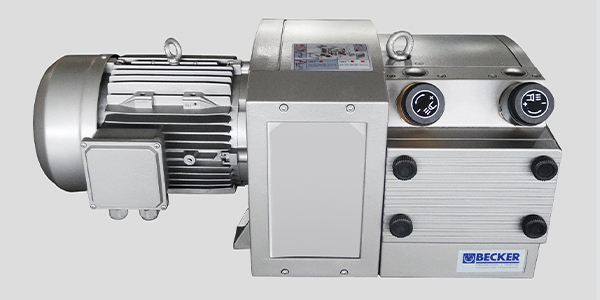

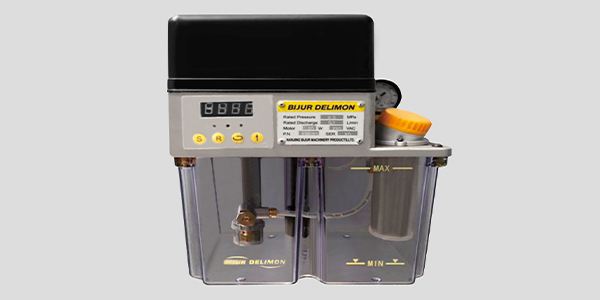

Duitsland vacuümpomp | Automatische Smeersysteem |
 |
||

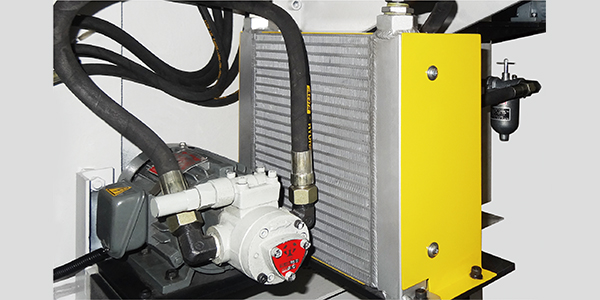

| Koelings/smeermechanisme van de hoofdeenheid |
Technische Parameters
| Model | BHT-1350EC | BHT-1500EC | BHT-1650EC | BHT-1900EC |
| Max. Bladgrootte | 1350 × 1200 mm | 1500 × 1200 mm | 1650×1200mm | 1900×1400mm |
| Min. Bladgrootte | 500×500 mm | 550×500mm | 650×500mm | 650×500mm |
| Max. Snijformaat | 1330 × 1180 mm | 1480 × 1180 mm | 1630×1180mm | 1880×1380mm |
| Minimale greepmarge | 9-17mm | 9-17mm | 9-17mm | 9-17mm |
| Minimale snijbreedte | 10-18mm | 10-18mm | 10-18mm | 10-18mm |
| Hoogte van de snijregel | 23,8 mm | 23,8 mm | 23,8 mm | 23,8 mm |
| Binnenmaat van de chase | 1370 × 1230 mm | 1520 × 1230 mm | 1670×1230mm | 1920×1430mm |
| Voorraadbereik | Karton: ≥ 200 g/m²; Golfkarton: ≤ 9 mm, E-, B-, C-, A- en AB-golfkarton | Karton: ≥ 250 g/m²; Golfkarton: ≤ 9 mm, E-, B-, C-, A- en AB-golfkarton | Karton: ≥ 350 g/m²; Golfkarton: ≤ 9 mm, E-, B-, C-, A- en AB-golfkarton | Golfkarton: ≤ 9 mm, E-, B-, C-, A- en AB-golfkarton |
| Deeltjes van de voorziening | ≤±0,15mm | ≤±0,15mm | ≤±0,15mm | ≤±0.2mm |
| Maximale stanskracht | 400T | 400T | 400T | 450T |
| Max. werksnelheid | 6000s/u | 6000s/u | 6000s/u | 5000s/u |
| Max. voederstapelhoogte | 1800mm | 1800mm | 1800mm | 1600MM |
| Maximale afleverstapelhoogte | 1500mm | 1500mm | 1500mm | 1500mm |
| Hoofdmotorvermogen | 18.5KW | 18.5KW | 18.5KW | 18.5KW |
| Volledige belasting wattage | 38 kW | 38 kW | 38 kW | 40KW |
| Luchtvereiste | 0,6–0,7 MPa, ≥1 m³/min | 0,6–0,7 MPa, ≥1 m³/min | 0,6–0,7 MPa, ≥1 m³/min | 0,6–0,7 MPa, ≥1 m³/min |
| Nettogewicht van de machine | 34T | 37T | 39T | 45 t |
