MHK-2S1050TTC (DUOPRESS Automatisk Højhastigheds Dobbelt Foliepresse og Formskæring Maskine Med Afbrydning)
- Oversigt
- Vigtigste tekniske parametre
- Relaterede produkter
- Ofte stillede spørgsmål
Produktbeskrivelse
MHK-2S920TT
Følgende processer kan gennemføres i én papirgang:
1. Hedepræget + Hedepræget
2. Hedepræget + Formskæring
3. Dybembossering + Formskæring
4. Hedepræget + Dybembossering
MHK-2S920TRC:
Følgende processer kan gennemføres i én papirgang:
1. Hedeprægning + Formskæring + Afstripping
2. Dyb prægning + Formskæring + Afstripping
3. Hedeprægning + Dyb prægning
MHK-2S920TMC:
Følgende processer kan gennemføres i én papirgang:
1. Hedeprægning + Formskæring + Afstripping
2. Dyb prægning + Formskæring + Afstripping
MHK-2S920RRC:
Følgende processer kan gennemføres i én papirgang:
1. Dyb prægning + Formskæring + Afstripping
2. Dyb prægning + Dyb prægning
MHK-2S920RMC:
Følgende processer kan gennemføres i én papirgang:
1. Dyb prægning + Formskæring + Afstripping
 |
 |
 |

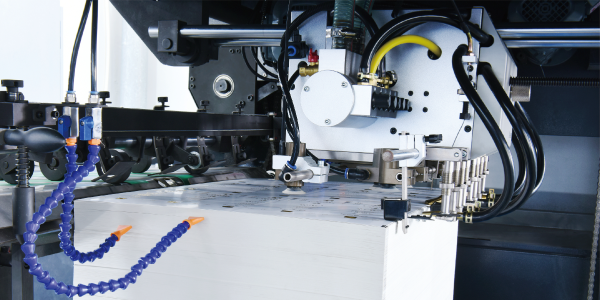

| Fodrer | TRANSPORTERINGSENHED | FRAMEMÅLER & SIDEMÅLER |
 |
 |
 |

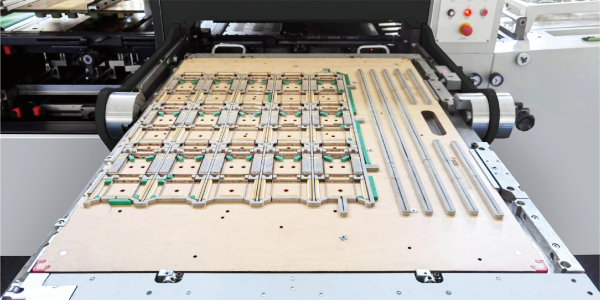

| TIMING BELT DRIVEN DEVICE | MØLDE HURTIG LÅSEAPPARAT | SKÆRINGSPLET MIKROJUSTERINGSAPPARAT |
 |
 |
 |

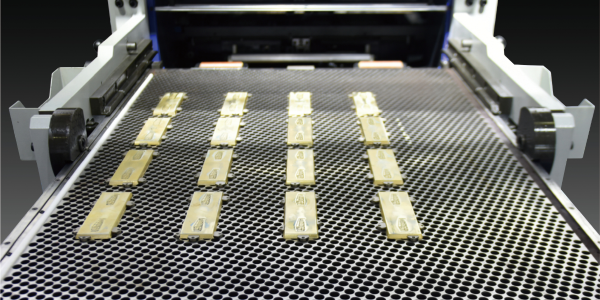

| Servo styret gribebar positionsanordning | Finjusteret honningrørplade | Trelags afstribeafsnit |
 |
 |
 |

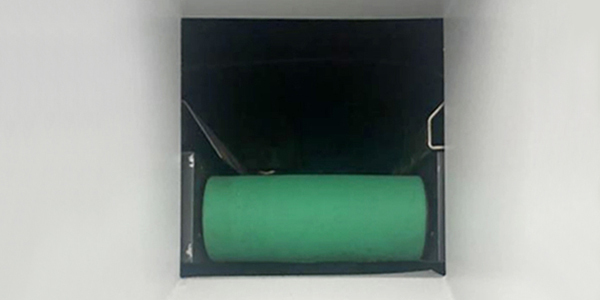

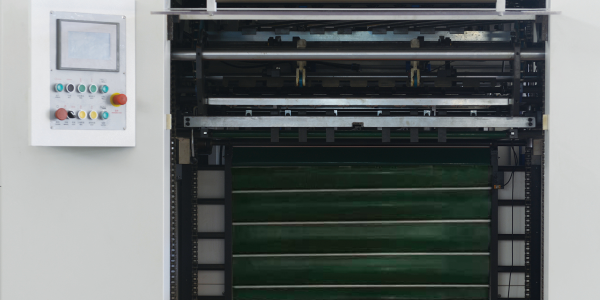

| KLAMMER AFFALDSAFSKILLENINGSAFVISSNING | Automatisk ikke-stop indsamlingsskab | Elektrisk enhed |
 |
 |
 |

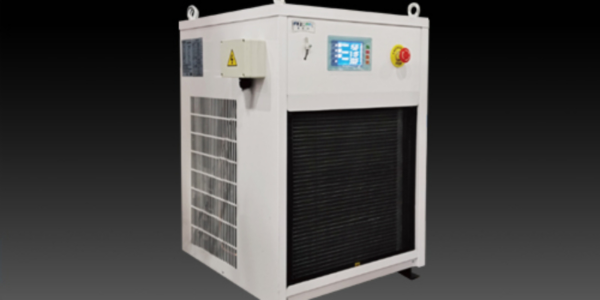

| Tysk vacuum pump | Centralisering olieforespørgsel | KØLING OG OLIEANLÆG FOR Hovedmotor |
Vigtigste tekniske parametre
|
Model |
MHK-2S920TT |
MHK-2S920TRC/2S920TMC |
MHK-2S920RRC/2S920RMC |
|
Maksimal arkstørrelse |
920×650 |
920×650mm |
920×650mm |
|
Minimal arkstørrelse |
360×320mm |
360×320mm |
360×320mm |
|
Maksimal skærestørrelse |
920×630mm |
920×630mm |
920×630mm |
|
Maksimal stempling størrelse |
900×600mm |
900×600mm |
/ |
|
Maksimal opvarmningsstørrelse |
900×600mm |
900×600mm |
900×600mm |
|
Minimal griber margen |
9-17 mm |
9-17 mm |
9-17 mm |
|
Minimum skæremåde bredde |
/ |
10-18mm |
10-18mm |
|
Indre kasse størrelse |
1008×670mm |
1008×670mm |
1008×670mm |
|
Lagerområde |
Papirkort: 80-2000g\/m², 0.1-2mm |
Papirkort: 80-2000g\/m², 0.1-2mm |
Papirkort: 80-2000g\/m², 0.1-2mm |
|
Udstansningsnøjagtighed |
≤±0,075 mm |
≤±0,075 mm |
≤±0,075 mm |
|
Almindinge præcisering ved presning |
≤±0,075 mm |
≤±0,075 mm |
/ |
|
Hologrampositioneringspræcisering ved presning |
≤±0,075 mm |
≤±0,075 mm |
/ |
|
Opvarmningsnøjagtighed |
≤±0,075 mm |
≤±0,075 mm |
≤±0,075 mm |
|
Tryk 1 Maks. formålsnit kraft |
600T |
600T |
600T |
|
Tryk 2 Maks. formålsnit kraft |
600T |
600T |
600T |
|
Maks. arbejdsfart |
7200s/h |
7200s/h |
7200s/h |
|
Maksimal bunkehøjde ved feeder-normal tilstand |
1500mm |
1500mm |
1500mm |
|
Maksimal bunkehøjde ved levering |
1300mm |
1300mm |
1300mm |
|
Maks. guld Doil Diameter |
φ250mm Længderetning, φ200mm Tværretning |
φ250mm Længderetning, φ200mm Tværretning |
/ |
|
Elektrisk opvarmet system |
20 varmezoner, justerbar 40-180℃ |
20 varmezoner, justerbar 40-180℃ |
20 varmezoner, justerbar 40-180℃ |
|
Foliebredde |
20-900mm |
20-900mm |
/ |
|
Tryk 1 Folie fremadgående aksler |
3 Længderetning+2 Tværretning (valgfri) |
3 Længderetning+2 Tværretning (valgfri) |
Elektrisk opvarmet system |
|
Tryk 2 Folie fremadgående aksler |
3 Længderetning+2 Tværretning (valgfri) |
Elektrisk opvarmet system+Afstripping (TRC) |
Elektrisk opvarmet system+Afstripping (RRC) |
|
Formskæring+Afstripping (TMC) |
Formskæring+Afstripping (RMC) |
||
|
Fuldt belastet wattforbrug |
77KW\/77KW |
65KW\/52KW |
56KW\/42KW |
|
Luftkrav |
0.6-0.7MPa, ≥1m³/min |
0.6-0.7MPa, ≥1m³/min |
0.6-0.7MPa, ≥1m³/min |
|
Nettovægt af maskinen |
28T |
27T |
26 t |
|
Maskinens dimensioner (inklusiv skæringsforlænger)(L×B×H) |
7615×6960×2658mm |
7615×6960×2658mm |
7615×6960×2658mm |
