MHC-1100EC/1300EC/1350EC/1500EC/1650EC
Otomatik Kesme & Büküm Makinesi Soğutmalı(Tiptronik)
- Çeşitli boyuttaki karton ve dökme kağıt için uygun
- Çeşitli kağıt durumlarıyla esnek şekilde başa çıkmak için iki kağıt besleme seçeneği
- Maksimum hız: 7,500 sayfa/saat; Maksimum basınç: 400 ton
- Genel Bakış
- Teknik Parametreler
- İlgili Ürünler
Ürün Açıklaması
Dayuan MHC-EC serisi Otomatik Kalıp Kesme Makinesi Soyucu (Yarı Otomatik) ile iki adet çalışma fonksiyonuna sahiptir: manuel kağıt beslemesi ve otomatik besleyici kağıt beslemesi. Mukavva düz olduğunda verimliliği artırmak için otomatik besleyici kağıt beslemesi kullanılabilir; eğer mukavva eşit değilse, manuel kağıt beslemesi kullanılabilir. Yüksek kalıp kesme hassasiyetine sahip olup, saatte maksimum 7.500 yaprak ve maksimum 400 ton basınç ile yüksek ürün verim oranına sahiptir.
 |
 |
 |
Besleme Sistemi (tiptronic) |
Servo motorlu konveyör pozisyonlama cihazı |

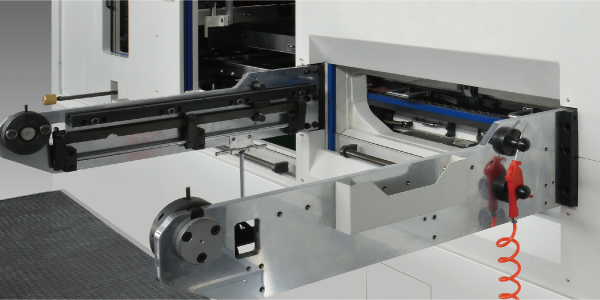

ÖN ÖLÇÜ VE YAN ÖLÇÜ |
 |
 |
 |

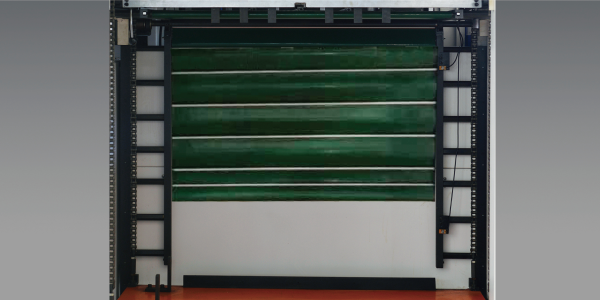

Plaka çerçevesi |

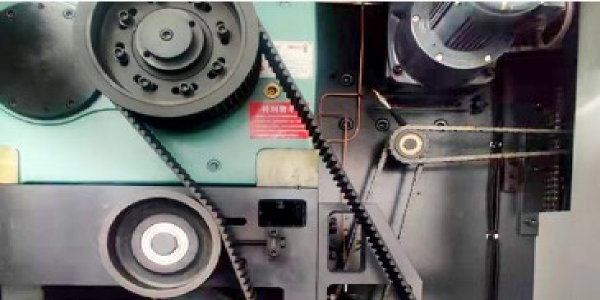

Zamanlama kayışı tahriki, Aralıklı mekanizma |
Kalıp kesme ünitesi |
|
|
|
Soyulma birimi |
Sürekli çalışır rulo tipi kağıt çıkarma cihazı |
Elektrik Ünitesi |
 |
 |
|
Almanya vakum pompası |
Oto Smazlama Sistemi |
Teknik Parametreler
|
Model |
MHC-1100EC |
MHC-1300EC |
MHC-1350EC |
MHC-1500EC |
MHC-1650EC |
|
Maksimum Sayfa Boyutu |
1100×790mm |
1290×940mm |
1350×1100mm |
1500×1100mm |
1650×1200mm |
|
Minimum Sayfa Boyutu |
400×350mm |
470×450mm |
470×450mm |
470×450mm |
550×500mm |
|
Maksimum Kesim Boyutu |
1070×770mm |
1280×920mm |
1330×1080mm |
1480×1080mm |
1620×1180mm |
|
Minimum Gripper Marjı |
9-17mm |
9-17mm |
9-17mm |
9-17mm |
9-17mm |
|
Kesimlerin Minimum Genişliği |
10-18mm |
10-18mm |
10-18mm |
10-18mm |
10-18mm |
|
Kesim Kuralı Yüksekliği |
23,8 mm |
23,8 mm |
23,8 mm |
23,8 mm |
23,8 mm |
|
İç Kovalamaca Boyutu |
1120×786mm |
1310×948mm |
1360×1118mm |
1510×1118mm |
1682×1219mm |
|
Stok Aralığı |
Karton: ≥200g/m²; Dalgalı karton: ≤7mm, E, B, C, A ve AB dalgalı kağıt |
Karton: ≥200g/m²; Dalgalı karton: ≤8.5mm, E, B, C, A ve AB dalgalı kağıt |
Karton: ≥200g/m²; Dalgalı karton: ≤8.5mm, E, B, C, A ve AB dalgalı kağıt |
Karton: ≥250g/m²; Dalgalı karton: ≤8.5mm, E, B, C, A ve AB dalgalı kağıt |
Karton: ≥350g/m²; Kırışık karton: ≤8.5mm, E, B, C, A ve AB kırışık kağıt |
|
Kesim hassasiyeti |
≤±0.1mm |
≤±0.15mm |
≤±0.15mm |
≤±0.15mm |
≤±0.2mm |
|
Maksimum Kesme Gücü |
300T |
400T |
400T |
400T |
400T |
|
Maksimum Çalışma Hızı |
7500s/h |
5500s/s |
5500s/s |
5500s/s |
4500s/sa |
|
Maksimum Besleme Yığın Yüksekliği |
1600mm |
1600mm |
1600mm |
1600mm |
1600mm |
|
Maksimum teslimat yığın yüksekliği |
1400mm |
1400mm |
1400mm |
1400mm |
1400mm |
|
Ana motor gücü |
11KW |
11KW |
15kw |
15kw |
18.5KW |
|
Tam Yük Watt Değeri |
19KW |
19KW |
24kw |
24kw |
28KW |
|
Hava Gereksinimi |
0.6-0.7MPa, ≥0.37m³/min |
0.6-0.7MPa, ≥0.37m³/min |
0.6-0.7MPa, ≥0.37m³/min |
0.6-0.7MPa, ≥0.37m³/min |
0.6-0.7MPa, ≥0.75m³/min |
|
Makinenin Net Ağırlığı |
17T |
19T |
20T |
21T |
23T |
|
Makine Boyutları (U×S×Y) |
7470×4256×2350mm |
9551×4506×2467mm |
9956×4506×2452mm |
9956×4706×2452mm |
10690×5117×2582mm |
