BHT-1350EFC/1500EFC/1650EFC/1900EFC (เครื่องตัดตายอัตโนมัติพร้อมระบบถอดฟอยล์ (ป้อนวัสดุจากด้านล่าง))
- ความเร็วสูงสุด: 6,000 แผ่น/ชั่วโมง; แรงกดตัดสูงสุด: 450 ตัน
- ความหนาของกระดาษลูกฟูกที่รองรับ: สูงสุด 9 มิลลิเมตร รองรับกระดาษลูกฟูกชนิด F, E, B, C, A และ AB
- ขนาดแผ่นงาน: รองรับตั้งแต่ 1350×1200 มิลลิเมตร ถึง 1900×1400 มิลลิเมตร
- ภาพรวม
- ข้อมูลทางเทคนิค
- ผลิตภัณฑ์ที่เกี่ยวข้อง
- คำถามที่พบบ่อย
คำอธิบายผลิตภัณฑ์
เครื่องตัดตายอัตโนมัติซีรีส์ Dayuan BHT‑EFC พร้อมระบบลอก (แบบป้อนแผ่นด้านล่าง) ออกแบบมาเฉพาะสำหรับงานตัดตายและลอกบรรจุภัณฑ์ลูกฟูก มีความสามารถรองรับรูปแบบแผ่นหลายขนาดเพื่อตอบสนองความต้องการในการผลิตที่หลากหลาย ใช้ระบบป้อนแผ่นด้วยแรงดูดสุญญากาศจากด้านล่าง ทำให้การลำเลียงแผ่นเป็นไปอย่างนุ่มนวล ช่วยปกป้องพื้นผิวที่พิมพ์ไว้ไม่ให้เกิดรอยขีดข่วน กระบวนการตัดตายและลอกเสร็จสิ้นในครั้งเดียว สามารถตอบโจทย์การผลิตบรรจุภัณฑ์ลูกฟูกคุณภาพสูงได้ครบถ้วน เหมาะสมยิ่งในฐานะอุปกรณ์หลักสำหรับการผลิตบรรจุภัณฑ์ลูกฟูกทุกขนาดในปริมาณมาก
การแก้ไขที่สามารถปรับปรุงได้อย่างดี
• ความเร็วสูงสุด: 6,000 แผ่น/ชั่วโมง; แรงดันสูงสุด: 450 ตัน
• รองรับแผ่นหลายขนาด เพื่อตอบสนองความต้องการในการผลิตกล่องลูกฟูกที่หลากหลาย
• มีตัวเลือกการจัดส่งกระดาษสามแบบ: แบบวางซ้อนสูง แบบรวมหน่วยนับและจัดส่งในตัว และแบบสายการผลิตเชื่อมต่ออัตโนมัติ
ผลผลิตคุณภาพพรีเมียม

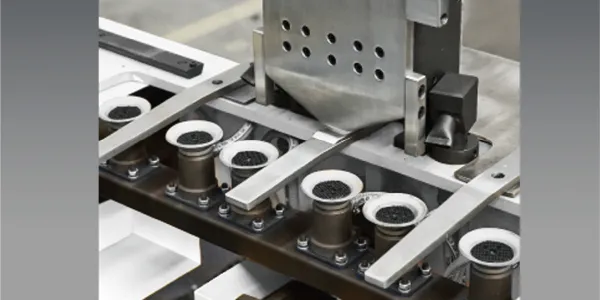

• การป้อนแผ่นด้วยแรงดูดจากด้านล่างช่วยให้ลำเลียงแผ่นอย่างนุ่มนวล และป้องกันรอยขีดข่วนบนพื้นผิวที่พิมพ์แล้ว
• การส่งถ่ายกำลังแบบกลไกด้วยความแม่นยำสูง ความแม่นยำในการตัดตายอยู่ที่ ≤±0.15 มม. เพื่อให้ได้ขนาดผลิตภัณฑ์สำเร็จรูปที่มีเสถียรภาพและสม่ำเสมอ
• การลอกวัสดุทิ้งแบบสามเฟรมและสี่ด้านเพื่อขจัดเศษวัสดุออกอย่างหมดจด ลดภาระงานหลังการผลิตที่ต้องทำด้วยมือ
 |
 |
 |

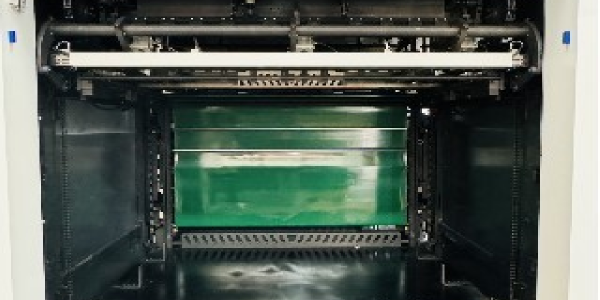

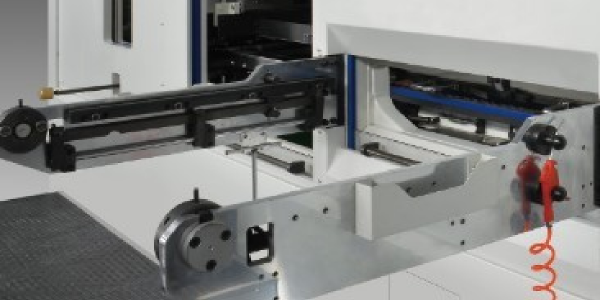

เครื่องป้อนลง |

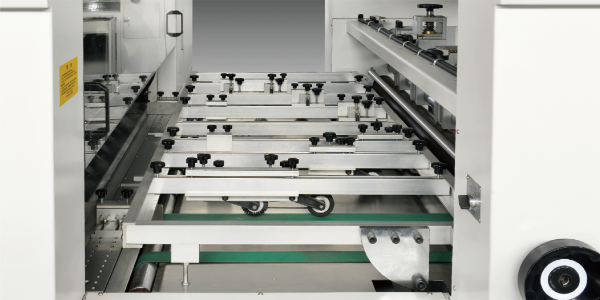

ส่วนลำเลียงและปรับตำแหน่งแผ่น |

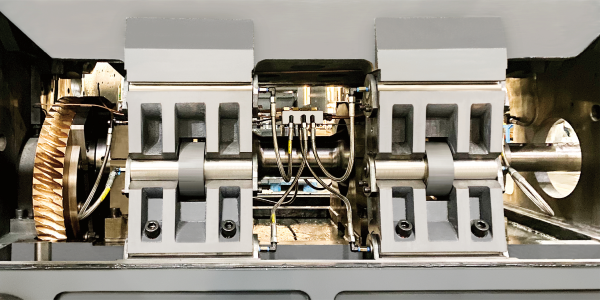

อุปกรณ์ขับเคลื่อนเกียร์เวิร์มความเร็วแปรผัน |
 |
 |
 |
หน่วยตัดตาย |

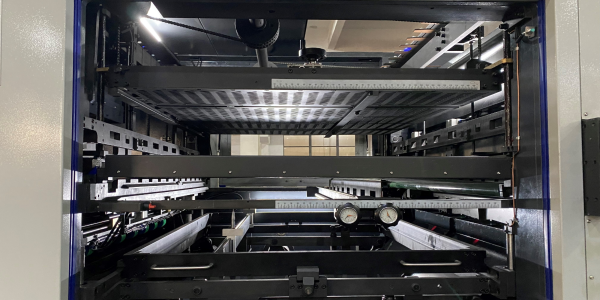

ส่วนปลอกสามชั้น |
อุปกรณ์ตัดขอบกระดาษแบบ Gripper |
 |
 |
 |

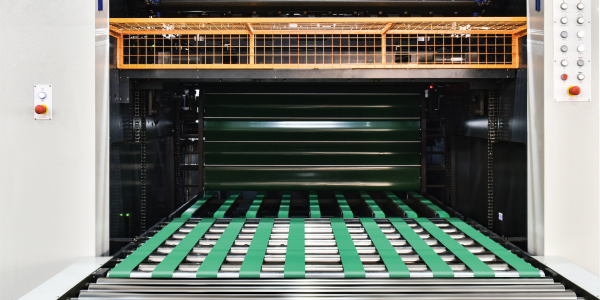

หน่วยจัดเรียงส่งออกต่อเนื่อง (มาตรฐาน) |
หน่วยลำเลียงส่งแบบเป็นล็อต (ตัวเลือกเสริม) |

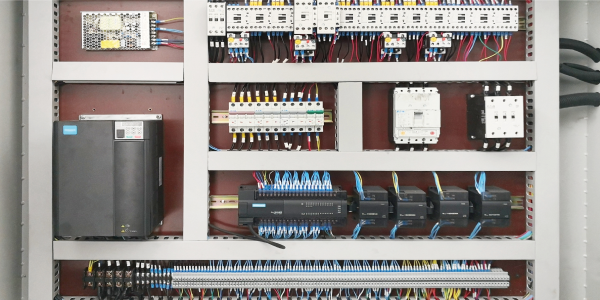

หน่วยไฟฟ้า |
เครื่องสูญญากาศจากเยอรมนี |
ระบบหล่อลื่นอัตโนมัติ |
ข้อมูลทางเทคนิค
| รุ่น | BHT-1350EFC | BHT-1500EFC | BHT-1650EFC | BHT-1900EFC |
| ขนาดแผ่นสูงสุด | 1350 × 1200 มม. | 1500×1200 มม. | 1650 × 1200 มม | 1900 × 1400 มม |
| ขนาดแผ่นขั้นต่ำ | 500×500 มม. | 550×500มม. | 650 × 500 มม | 650 × 500 มม |
| ขนาดการตัดสูงสุด | 1330 × 1180 มม. | 1480×1180 มม. | 1630 × 1180 มม. | 1880 × 1380 มม |
| ระยะขอบสำหรับหนีบขั้นต่ำ | 9-17 มิลลิเมตร | 9-17 มิลลิเมตร | 9-17 มิลลิเมตร | 9-17 มิลลิเมตร |
| ความกว้างต่ำสุดของรอยตัด | 10-18 มม | 10-18 มม | 10-18 มม | 10-18 มม |
| ความสูงของกฏการตัด | 23.8 มิลลิเมตร | 23.8 มิลลิเมตร | 23.8 มิลลิเมตร | 23.8 มิลลิเมตร |
| ขนาดช่องภายใน | 1370 × 1230 มม. | 1520×1230 มม. | 1670 × 1230 มม | 1920 × 1430 มม |
| ช่วงสต็อก | กระดาษลูกฟู: ≤9mm, F, E, B, C, A และ AB กระดาษลูกฟู | กระดาษลูกฟู: ≤9mm, F, E, B, C, A และ AB กระดาษลูกฟู | กระดาษลูกฟู: ≤9mm, F, E, B, C, A และ AB กระดาษลูกฟู | กระดาษลูกฟู: ≤9mm, F, E, B, C, A และ AB กระดาษลูกฟู |
| ความแม่นยําในการตัด | ≤±0.15มม. | ≤±0.15มม. | ≤±0.15มม. | ≤±0.2mm |
| แรงตัดแม่พิมพ์สูงสุด | 400ตัน | 400ตัน | 400ตัน | 450T |
| ความเร็วในการทำงานสูงสุด | 6000s / h | 6000s / h | 6000s / h | 5000s / h |
| ความสูงสูงสุดของกองวัสดุที่ส่งออก | 1500mm | 1500mm | 1500mm | 1500mm |
| พลังงานมอเตอร์หลัก | 18.5KW | 18.5KW | 18.5KW | 18.5KW |
| กำลังวัตต์ที่โหลดเต็ม | 38kw | 38kw | 38kw | 40KW |
| ความต้องการอากาศ | 0.6-0.7 เมกะปาสคาล ปริมาตรการไหล ≥1 ลูกบาศก์เมตรต่อนาที | 0.6-0.7 เมกะปาสคาล ปริมาตรการไหล ≥1 ลูกบาศก์เมตรต่อนาที | 0.6-0.7 เมกะปาสคาล ปริมาตรการไหล ≥1 ลูกบาศก์เมตรต่อนาที | 0.6-0.7 เมกะปาสคาล ปริมาตรการไหล ≥1 ลูกบาศก์เมตรต่อนาที |
| น้ำหนักสุทธิของเครื่อง | 36T | 39T | 41T | 47T |
