MHC-1100EC/1350EC/1500EC/1650EC (Máquina Automática de Corte e Gravação a Frieira com Desbastamento)
- Adequado para vários tamanhos de papelão e papel ondulado
- Duas opções de alimentação de papel para lidar flexivelmente com várias condições de papel
- Velocidade máxima: 7.500 folhas/hora; Pressão máxima: 400 toneladas
- Visão Geral
- Parâmetros Técnicos
- Produtos Relacionados
- Perguntas frequentes
Descrição do produto
Máquina automática de corte a matriz da série Dayuan MHC-EC com desbobinador adota alimentação automática de papel para melhorar a eficiência no processamento de papel ondulado plano. Apresenta alta precisão de corte a matriz e alta taxa de rendimento de produtos acabados, com velocidade máxima de 7.500 folhas/hora e pressão máxima de 400 toneladas.
 |
 |
 |

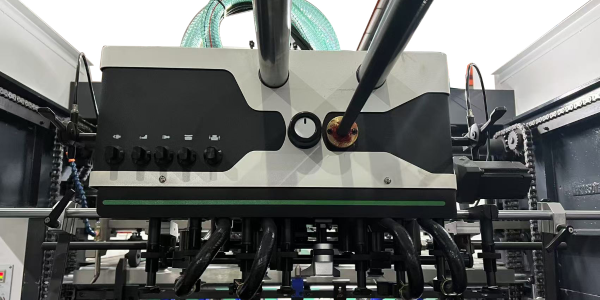

Alimentador |

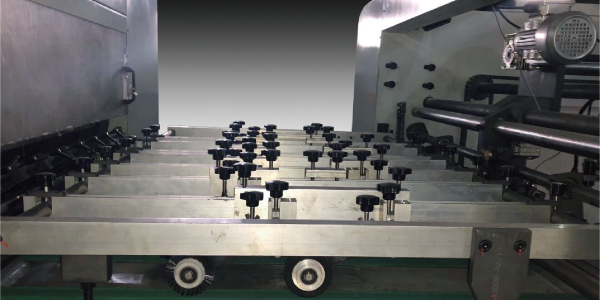

Dispositivo de posicionamento do transportador com motor servo |

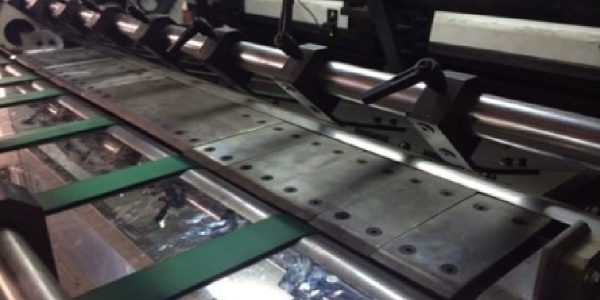

REGUA DA FRENTE & REGUA LATERAL |
 |
 |
 |

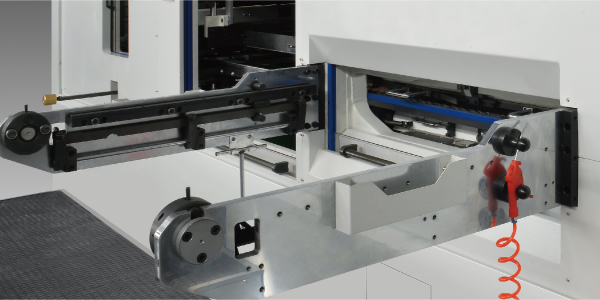

Moldura de placa |

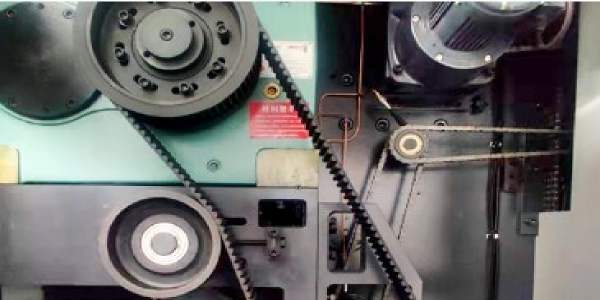

Acionamento por correia de sincronização, mecanismo intermitente |
Unidade de corte |
|
|
|

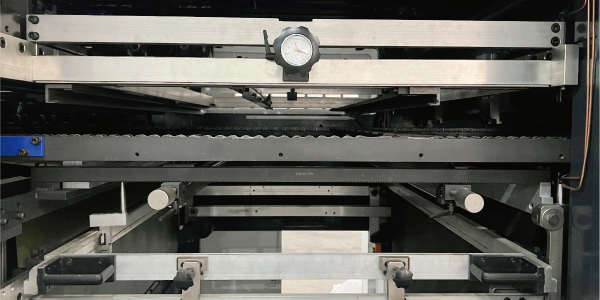

Unidade de descascamento |
Dispositivo de entrega de papel do tipo cortina com enrolamento contínuo |
Unidade Elétrica |
 |
 |
|
Bomba de vácuo da Alemanha |
Sistema de Lubrificação Automática |
Parâmetros Técnicos
|
Modelo |
MHC-1100EC |
MHC-1350EC |
MHC-1500EC |
MHC-1650EC |
|
Tamanho máximo da folha |
1100×790mm |
1350×1100mm |
1500×1100mm |
1650×1200mm |
|
Tamanho mínimo da folha |
400×350mm |
470×450 mm |
470×450 mm |
550×500mm |
|
Tamanho máximo de corte |
1070×770mm |
1330×1080mm |
1480×1080mm |
1620×1180mm |
|
Margem mínima do gripper |
9-17 mm |
9-17 mm |
9-17 mm |
9-17 mm |
|
Largura Mínima dos CORTES |
10-18 mm |
10-18 mm |
10-18 mm |
10-18 mm |
|
Altura da Regra de Corte |
23,8 mm |
23,8 mm |
23,8 mm |
23,8 mm |
|
Tamanho da caixa interna |
1100×790mm |
1390×1120mm |
1510×1120mm |
1682×1220mm |
|
Faixa de estoque |
Cartão: ≥200g/m²; Placa ondulada: ≤7mm, E, B, C, A e papel ondulado AB |
Cartão: ≥200g/m²; Placa ondulada: ≤8,5mm, E, B, C, A e papel ondulado AB |
Cartão: ≥250g/m²; Placa ondulada: ≤8,5mm, E, B, C, A e papel ondulado AB |
Cartão: ≥350g/m²; Placa ondulada: ≤8,5mm, E, B, C, A e papel ondulado AB |
|
Precisão de corte de matriz |
≤±0,1 mm |
≤±0.15mm |
≤±0.15mm |
≤±0.2mm |
|
Força máxima de corte |
300T |
400T |
400T |
400T |
|
Velocidade Máxima de Trabalho |
7500s/h |
5500s/h |
5500s/h |
4500s/h |
|
Altura Máxima do Montante de Alimentação |
1600mm |
1600mm |
1600mm |
1600mm |
|
Altura máxima de pilha de entrega |
1400mm |
1400mm |
1400mm |
1400mm |
|
Potência do motor principal |
11KW |
15kW |
15kW |
18,5KW |
|
Potência de carga total |
19 kW |
24kw |
24kw |
28 kW |
|
Requisito de ar |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.75m³\/min |
|
Peso líquido da máquina |
17T |
21T |
22T |
24T |
|
Dimensões da Máquina (C×L×A) |
7470×4256×2350mm |
9464×4688×2450 mm |
9464×4808×2450 mm |
10490×5279×2582 mm |
