MHC-1060/1350/1500
Máquina de Corte Automática
- Aumentando a eficiência de produção enquanto reduz custos
- Adequado para vários tamanhos de papelão e papel ondulado
- Velocidade máxima: 7.500 folhas/hora; Pressão máxima: 600 toneladas
- Visão Geral
- Parâmetros técnicos
- Produtos relacionados
Descrição do Produto
Esta máquina de corte por estampagem de alto valor possui várias opções de tamanho de folha, variando de 1080x780mm a 1500x1110mm, mantendo precisão mesmo nas velocidades operacionais máximas para aumentar significativamente a eficiência da sua produção enquanto reduz os custos operacionais. Oferecemos configurações personalizáveis que permitem ajustes funcionais flexíveis para atender às suas necessidades específicas de produção, possibilitando ganhos rápidos de produtividade.
Produtividade Excepcional:
•Velocidade máxima: 7.500 folhas/hora
•Pressão máxima: 600 toneladas
•Adapte-se ao processamento de corte para várias especificações de papelão e papel ondulado.
Superior Eficiência de Custo:
•Interface HMI (interface homem-máquina) intuitiva para operação amigável e sem erros.
•Cadeia de fornecimento completa de peças sobressalentes garante um suporte pós-venda sem preocupações.
 |
 |
 |

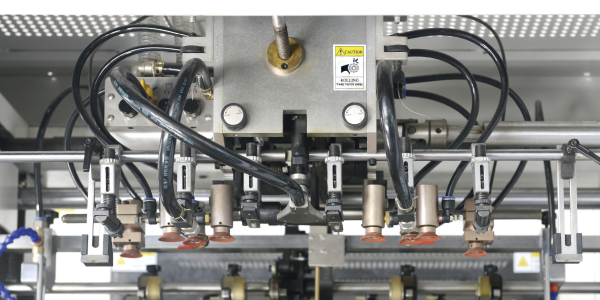

Alimentador |

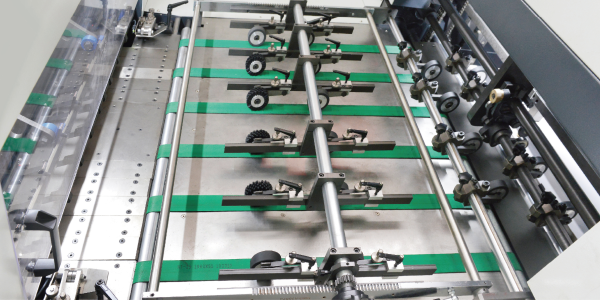

UNIDADE DE TRANSPORTE |

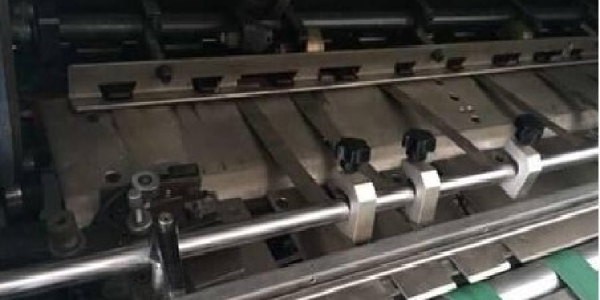

Paralelepípedo frontal & s ide escala |
 |
 |
 |

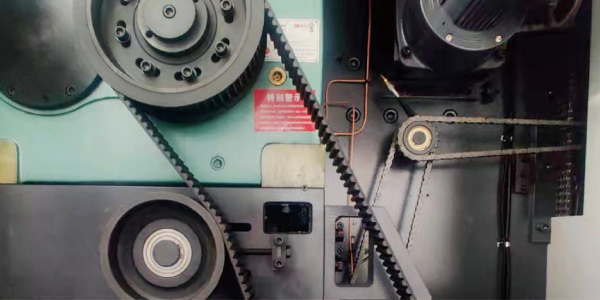

DISPOSITIVO ACIONADO POR CORREIA DE SINCRONISMO |

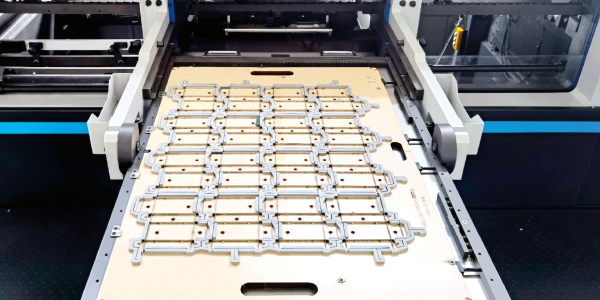

Moldura de placa |

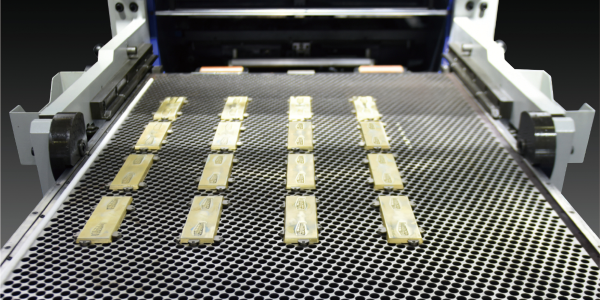

F infecção -ajustado favo de mel p tarde |
|
|
|

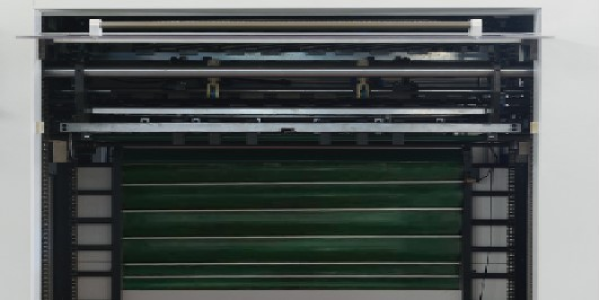

DISPOSITIVO DE COLETA CONTÍNUA AUTOMÁTICO |
Unidade Elétrica |
Bomba de vácuo da Alemanha |
|
|
|
Lubrificação centralizada |

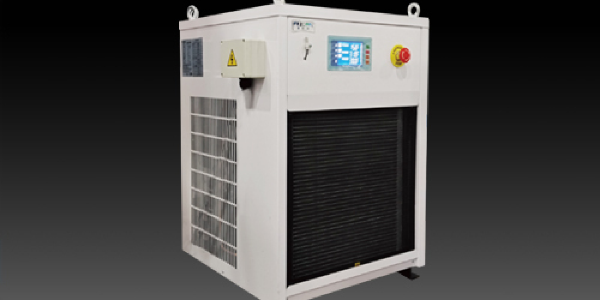

MECANISMO DE RESFRIAMENTO E LUBRIFICAÇÃO DO MOTOR PRINCIPAL |
|
Modelo |
MHC-1060 |
MHC-1060A MHC-1060AR |
MHC-1350A MHC-1350AR |
MHC-1500A MHC-1500AR |
|
Tamanho máximo da folha |
1080×780mm |
1080×780mm |
1350×1100mm |
1500×1100mm |
|
Tamanho mínimo da folha |
400×350mm |
400×350mm |
470×450 mm |
470×450 mm |
|
Tamanho máximo de corte |
1060×760mm |
1060×760mm |
1330×1080mm |
1480×1080mm |
|
Área Máxima de Estampagem |
/ |
-- \/ 1060×760mm |
-- \/ 1330×1080mm |
-- \/ 1480×1080mm |
|
Margem mínima do gripper |
9-17 mm |
9-17 mm |
9-17 mm |
9-17 mm |
|
Altura da Regra de Corte |
23,8 mm |
23,8 mm |
23,8 mm |
23,8 mm |
|
Tamanho da caixa interna |
1120×786 mm |
1120×786 mm |
1360×1118mm |
1510×1118mm |
|
Faixa de estoque |
Cartolina: 80-2000g/m², 0,1-2mm Placa ondulada: ≤4mm |
Cartolina: 80-2000g/m², 0,1-2mm Placa ondulada: ≤4mm |
Cartolina: 200-2000g/m², 0,2-2mm |
Cartolina: 250-2000g/m², 0,25-2mm |
|
Precisão de corte de matriz |
≤±0,1 mm |
≤±0,1 mm |
≤±0.15mm |
≤±0.15mm |
|
Precisão de Estampagem |
/ |
-- \/ ≤±0.1mm |
-- \/ ≤±0.15mm |
-- \/ ≤±0.15mm |
|
Força máxima de corte |
300T |
600T |
500T |
500T |
|
Velocidade Máxima de Trabalho |
7500s/h |
7500s/h |
5500s/h |
5500s/h |
|
Altura Máxima do Montante de Alimentação |
1600mm |
1600mm |
1600mm |
1600mm |
|
Altura máxima de pilha de entrega |
1400mm |
1400mm |
1400mm |
1400mm |
|
Sistema de aquecimento elétrico |
/ |
-- \/ 20 zonas de aquecimento, Ajustável entre 40-180℃ |
-- \/ 20 zonas de aquecimento, Ajustável entre 40-180℃ |
-- \/ 20 zonas de aquecimento, Ajustável entre 40-180℃ |
|
Potência do motor principal |
11KW |
15kW |
22KW |
22KW |
|
Potência de carga total |
16,9KW |
21KW \/ 35KW |
29KW / 47KW |
29KW / 47KW |
|
Requisito de ar |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.75m³\/min |
0.6-0.7MPa, ≥0.75m³\/min |
|
Peso líquido da máquina |
16,5T |
19T |
22T |
23T |
|
Dimensões da Máquina (C×L×A) |
6300×4256×2350mm |
6300×4306×2350mm |
8546×4506×2452mm |
8546×4706×2452mm |
