MHK-820T/1050AT(C)/1180AT/1350AT/1500AT (Автоматична Машина Для Тиснення Фольгою І Вирізання (професійна))
- Спеціально створена для гарячого фольгування та глибокого ембосування, покриваючи весь діапазон від 820 мм до 1500 мм.
- Максимальна швидкість: 7500 аркушів/год
- Максимальний робочий тиск: 600T
- Огляд
- Технічні параметри
- Супутні товари
Опис продукту
Автоматичний верстат для гарячого фольгування та штампування Dayuan MHK-серії пропонує кілька варіантів розмірів, щоб задовольнити ваші різноманітні виробничі потреби, з розмірами гарячого фольгування від 800×580 мм до 1480×1080 мм.
Як високопродуктивний автоматичний верстат для фольгування, забезпечує надійну та довговічну роботу, що робить його ідеальним для високоякісного паперового пакування, яке вимагає фольгування на великій площі та тиснення (глибокий рельєф), включаючи пакування для преміум-спиртних напоїв, подарункових коробок, елітних паперових пакетів та пакування електроніки. З високим рівнем ROI, забезпечує виняткову якість штампування за конкурентоспроможною вартістю.
Надійна продуктивність:
•Максимальна швидкість: 7 500 аркушів/год; максимальний тиск: 600 тон.
•Окомплектована власною системою керування фольгою і системою підачі фольги, що підтримують як горизонтальне, так і вертикальне нанесення для задовolenня високих стандартів якості.
•20 незалежних зон контролю температури
•Остаточна системою автоматичного наявності масла та точкою температурно-контрольованої лубрикації (охолодження), вона підтримує оптимальну температуру масла для стабільного та надійного виробництва.
•Патентована система сервокерування заднього положення балок зажемів гарантує постійну точність ±0,075 мм.
Виняткова багатофункціональність:
•Підтримує гаряче тиснення та рельєфну обробку на різних матеріалах
• Ідеально підходить для обробки складних графічних структур у друкарській та пакувальній промисловості
• Забезпечує легке та швидке перемикання між процесами гарячого тиснення фольгою та витискуванням.
Виняткове відношення ціна-якість:
•Підтримує швидку настройку та швидку зміну з пристроями мікрорегулювання.
•Зручний інтерфейс оператора для інтуїтивно зрозумілої та ефективної роботи.
•Повна мережа постачання запчастин для післяпродажньої підтримки.
 |
 |
 |
| Подавач (4 висмоктувальних і 6 видавальних) |
Транспортувальний модуль для паперу |
ПЕРЕДНІЙ І БОЧНИЙ РЕГУЛЯТОР |
 |
 |
 |

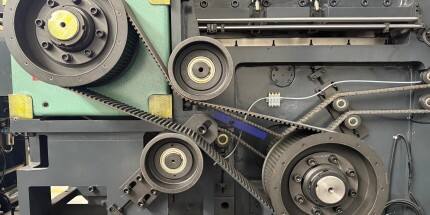

| Привід зубчастого ременя, періодичний механізм |
Мікрорегульована плита для витискування |

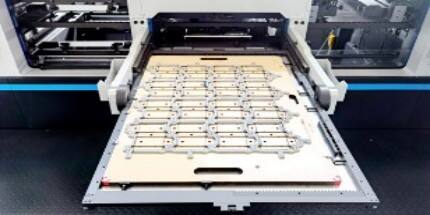

УСТРОЙСТВО ШВИДКОГО ЗАКРИЄМУ ЧАСТИН |
 |
 |
 |
| Пристрій позиціонування захоплювальної балки з сервоприводом |
Гратчаста пластина |
Блок видалення (MHK-1050ATC) |
 |
 |
 |
| Пристрій для видалення полів захоплювача (MHK-1050ATC) |
Неперервний пристрій подачі паперу типу рулонна штора |
Електричний блок |
 |
 |
 |
| Німецький вакуумний насос |
Система автоматичного смазування |
Механізм охолодження/мастила головного блоку |
Технічні параметри
|
Модель |
MHK-820T |
MHK-1050AT MHK-1050ATC |
MHK-1180AT |
MHK-1350AT |
MHK-1500AT |
|
Максимальний розмір аркуша |
820×600мм |
1050×750 мм |
1180×1050мм |
1350×1100 мм |
1500×1100 мм |
|
Мінімальний розмір аркуша |
310×260мм |
400×360 мм |
400×360 мм |
470×450 мм |
470×450 мм |
|
Максимальний розмір різання |
800×580мм |
1040×720 мм |
1150×1000мм |
1330×1080 мм |
1480×1080 мм |
|
Максимальний розмір штампування |
800×580мм |
1040×720 мм |
1150×1000мм |
1330×1080 мм |
1480×1080 мм |
|
Максимальна область ембосування |
800×580мм |
1040×720 мм |
1150×1000мм |
1330×1080 мм |
1480×1080 мм |
|
Мінімальний запас захоплювача |
9-17 мм |
9-17 мм |
9-17 мм |
9-17 мм |
9-17 мм |
|
Висота режущого правила |
23,8 мм |
23,8 мм |
23,8 мм |
23,8 мм |
23,8 мм |
|
Мінімальна ширина розрізів |
/ |
-- / 10-18мм |
/ |
/ |
/ |
|
Розмір внутрішнього шасі |
910×610мм |
1140×755 мм |
1230×1028мм |
1360×1130мм |
1510×1130мм |
|
Діапазон матеріалів |
Картон: 80-2000г/м², 0.1-2мм |
Картон: 80-2000г/м², 0.1-2мм |
Картон: 100-2000г/м², 0.1-2мм |
Картон: 200-2000г/м²,0.2-2мм |
Картон: 250-2000г/м²,0.25-2мм |
|
Точність висікання |
≤±0,1 мм |
≤±0,075 мм |
≤±0,1 мм |
≤±0,1 мм |
≤±0,1 мм |
|
Точність штампування |
≤±0,1 мм |
≤±0,1 мм |
≤±0,1 мм |
≤±0,1 мм |
≤±0,1 мм |
|
Точність нагріву |
≤±0,1 мм |
≤±0,075 мм |
≤±0,15мм |
≤±0,15мм |
≤±0,15мм |
|
Макс. сила розрізу |
300 т |
600 Т |
600 Т |
600 Т |
600 Т |
|
Макс.швидкість закупорювання |
7500 с/год |
7500 с/год |
7000с/год |
5500с/год |
5500с/год |
|
Максимальна висота стопи для подавача |
1500 мм |
1600мм |
1600мм |
1600мм |
1600мм |
|
Максимальна висота доставки |
1300 мм |
1400mm |
1400mm |
1400mm |
1400mm |
|
Максимальний діаметр золотого масла |
φ250мм Лонгіitudinal, φ200мм Transversal |
φ250мм Лонгіitudinal, φ200мм Transversal |
φ250мм Лонгіitudinal, φ200мм Transversal |
φ250мм Лонгіitudinal, φ200мм Transversal |
φ250мм Лонгіitudinal, φ200мм Transversal |
|
Електрична система обігріву |
20 грівчих зон, регулювання 40-180℃ |
20 грівчих зон, регулювання 40-180℃ |
20 грівчих зон, регулювання 40-180℃ |
20 грівчих зон, регулювання 40-180℃ |
20 грівчих зон, регулювання 40-180℃ |
|
Ширина фольги |
20-780мм |
20-1020 мм |
20-1150мм |
20-1320мм |
20-1470мм |
|
Потужність головного двигуна |
11КВт |
15кв |
15кв |
22КВт |
22КВт |
|
Потужність при повному навантаженні |
52кW |
56кВт |
67КВ |
67КВ |
67КВ |
|
Вимоги до повітря |
0.6-0.7МПа, ≥0.37м³\/хв |
0.6-0.7МПа, ≥0.37м³\/хв |
0.6-0.7МПа, ≥0.37м³\/хв |
0.6-0.7МПа, ≥0.75м³\/хв |
0.6-0.7МПа, ≥0.75м³\/хв |
|
Чиста вага машини |
14.5Т |
20Т / 20.5Т |
24T |
34T |
36Т |
|
Розміри машини (Д×Ш×В) |
6485×3676×2388мм |
7100×4317×2643 мм (1050AT) 7100×5017×2643 мм (1050ATC) |
7700×4500×2450мм |
10213×5063×2718мм |
10213×5263×2718мм |
