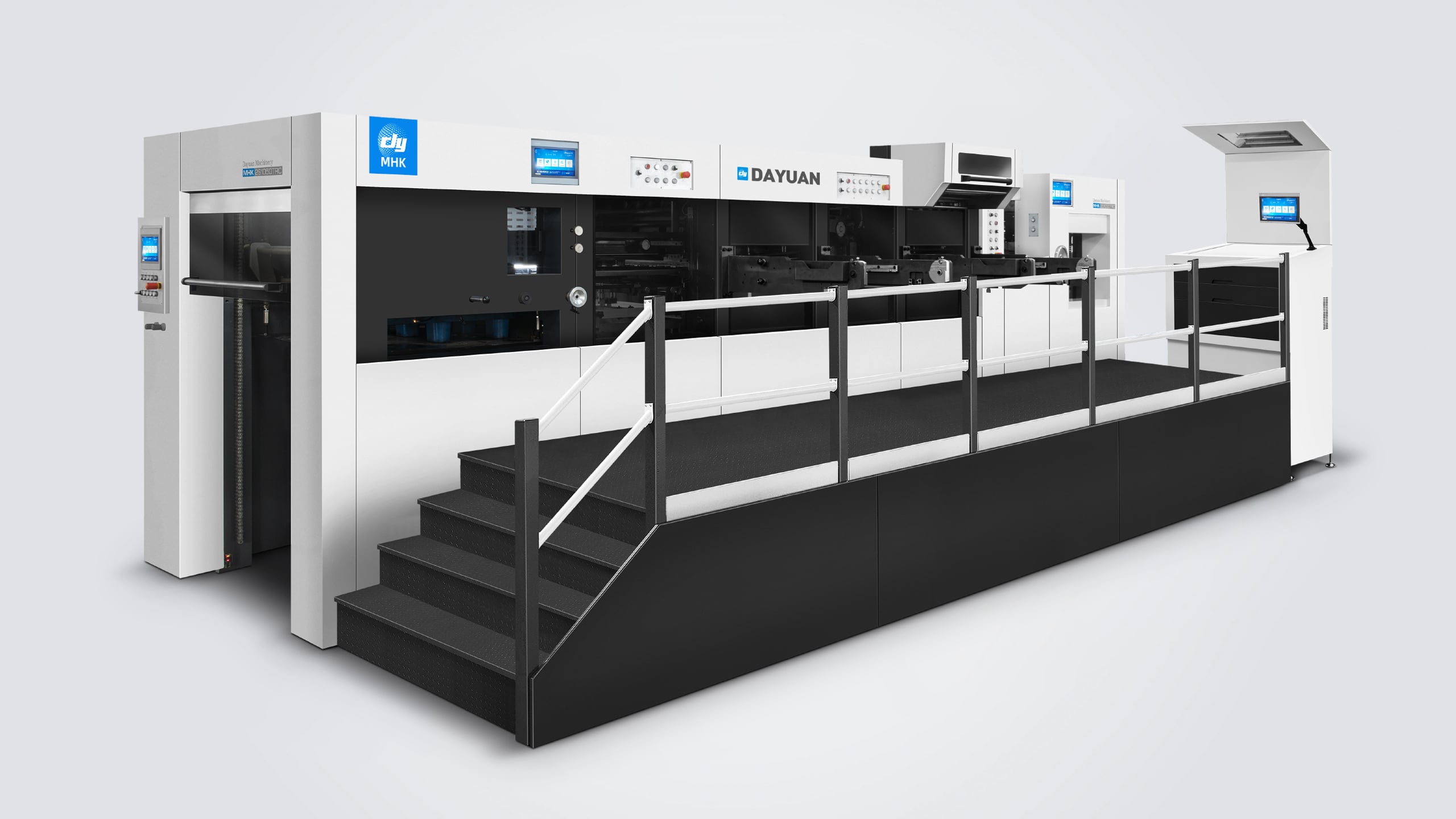

MHK-2S920TRC
DUOPRESS автоматичний верстат для гарячого тиснення та витискання з високою швидкістю
- Патент на винахід: перша у світі багатостанційна машини для вирізання, незалежно керуємої сервомоторами
- Гнучка настройка під складні вимоги процесу
- Забезпечує високу точність та ефекти гарячого штампу, досягаючи швидкостей до 7,200 аркушів/год
- Огляд
- Технічні параметри
- Супутні товари
Опис продукту
Автоматичний високошвидкісний прес для гарячого тиснення та діелектричного вирізування Dayuan MHK-серії DUOPRESS з функцією видалення відходів призначений для одноетапної обробки, поєднуючи тиснення фольгою, діелектричне вирізування та видалення відходів в одній високоефективній операції — ідеально підходить для складних вимог щодо тиснення фольгою у високоякісній упаковці для сигарет, алкоголю та інших високоякісних застосувань. Завдяки максимальній продуктивності та мінімальним витратам на робочу силу цей автоматичний діелектричний прес забезпечує виняткову ефективність та підвищену конкурентоспроможність, що робить його найкращим вибором для високотехнологічного ринку після друку.
Гнучка кастомізація:
•Модульна процесна конфігурація адаптована під вимоги продукції, де кожний блок незалежно керується сервомоторами для опціональної роботи окремих модулів.
•Предусмотрює голографічне фольгування, трійне фольгування, глибоке тиснення, вирізку матрицею та вилучення відходів для задовolenня різноманітних вимог у виробництві та значної підвищення ефективності.
Надійна продуктивність:
•Максимальна швидкість: 7 200 аркушів/год; максимальний тиск: 600 тонн.
•Оснащений власною системою керування тиснення фольгою та системою подачі фольги, підтримує як горизонтальне, так і вертикальне тиснення для забезпечення високоякісних вимог, з точністю гарячого тиснення ±0,1 мм.
•Патентована система сервокерування заднього положення балок зажемів гарантує постійну точність ±0,075 мм.
Виняткова багатофункціональність:
•Підтримує гаряче тиснення та рельєфне тиснення на різних матеріалах.
•Ідеально підходить для обробки складних графічних структур у друкарській та пакувальній промисловості.
•Забезпечує легке та швидке перемикання між процесами гарячого тиснення фольгою та витискуванням.
Виняткове відношення ціна-якість:
•Міцна чавунна рама забезпечує стабільність.
•Підтримує швидку настройку та швидку зміну з пристроями мікрорегулювання.
•Зручний інтерфейс оператора для інтуїтивно зрозумілої та ефективної роботи.
•Повна мережа постачання запчастин для післяпродажньої підтримки.
 |
 |
 |
Подавач (4 висмоктувальних і 6 видавальних) |
Транспортувальний модуль для паперу |
ПЕРЕДНІЙ І БОЧНИЙ РЕГУЛЯТОР |
 |
 |
 |
Привід зубчастого ременя, періодичний механізм |
Мікрорегульована рама із швидкодіючим фіксаційним пристроєм |
Мікрорегульована плита для витискування |
 |
 |
 |
Пристрій позиціонування захоплювальної балки з сервоприводом |
Мікрорегульована сотова плита |
СЕКЦІЯ ВИЛЮЧЕННЯ |
 |
 |
 |
Пристрій для зняття поля відбортовувача |
Неперервний пристрій подачі паперу типу рулонна штора |
Електричний блок |
|
|
|
Німецький вакуумний насос |
Система автоматичного смазування |
Механізм охолодження/мастила головного блоку |
Технічні параметри
|
Модель |
MHK-2S920TT |
MHK-2S920TRC MHK-2S920TMC |
MHK-2S920RRC MHK-2S920RMC |
|
Максимальний розмір аркуша |
920×650 |
920×650мм |
920×650мм |
|
Мінімальний розмір аркуша |
360×320мм |
360×320мм |
360×320мм |
|
Максимальний розмір різання |
920×630мм |
920×630мм |
920×630мм |
|
Максимальний розмір штампування |
900×600мм |
900×600мм |
/ |
|
Максимальний розмір нагріву |
900×600мм |
900×600мм |
900×600мм |
|
Мінімальний запас захоплювача |
9-17 мм |
9-17 мм |
9-17 мм |
|
Мінімальна ширина розрізів |
/ |
10-18 мм |
10-18 мм |
|
Розмір внутрішнього шасі |
1008×670мм |
1008×670мм |
1008×670мм |
|
Діапазон матеріалів |
Картон: 80-2000г/м², 0.1-2мм |
Картон: 80-2000г/м², 0.1-2мм |
Картон: 80-2000г/м², 0.1-2мм |
|
Точність висікання |
≤±0,075 мм |
≤±0,075 мм |
≤±0,075 мм |
|
Загальна точність відбитку |
≤±0,1 мм |
≤±0,1 мм |
/ |
|
Точність позиціонування голографічного відбитку |
≤±0,1 мм |
≤±0,1 мм |
/ |
|
Точність нагріву |
≤±0,075 мм |
≤±0,075 мм |
≤±0,075 мм |
|
Натисніть 1 Макс. сила розрізу |
600 Т |
600 Т |
600 Т |
|
Натисніть 2 Макс. сила розрізу |
600 Т |
600 Т |
600 Т |
|
Максимальна працююча швидкість |
7200с/год |
7200с/год |
7200с/год |
|
Максимальна висота стопи на подавачі - нормальний режим |
1500 мм |
1500 мм |
1500 мм |
|
Максимальна висота стопки при доставці |
1300 мм |
1300 мм |
1300 мм |
|
Максимальний діаметр золотого масла |
φ250мм Лонгіitudinal, φ200мм Transversal |
φ250мм Лонгіitudinal, φ200мм Transversal |
/ |
|
Електрична система обігріву |
20 грівчих зон, регулювання 40-180℃ |
20 грівчих зон, регулювання 40-180℃ |
20 грівчих зон, регулювання 40-180℃ |
|
Ширина фольги |
20-900мм |
20-900мм |
/ |
|
Прес 1 Вали просування фольги |
3 Довготні+2 Поперечні |
3 Довготні+2 Поперечні |
Електрична система обігріву |
|
Прес 2 Вали просування фольги |
3 Довготні+2 Поперечні |
Електрично-гріюча система+Виділення(TRC) |
Електрично-гріюча система+Виділення(RRC) |
|
Форма для вирізання+Виділення(TMC) |
Форма для вирізання+Виділення(RMC) |
||
|
Потужність при повному навантаженні |
77КВт |
65KW / 52KW |
56KW / 42KW |
|
Вимоги до повітря |
0.6-0.7MPa, ≥1м³/хв |
0.6-0.7MPa, ≥1м³/хв |
0.6-0.7MPa, ≥1м³/хв |
|
Чиста вага машини |
28Т |
27T |
26Т |
|
Розміри машини (включаючи прелоадер матриці)(Д×Ш×В) |
7615×6960×2658мм |
7615×6960×2658мм |
7615×6960×2658мм |
