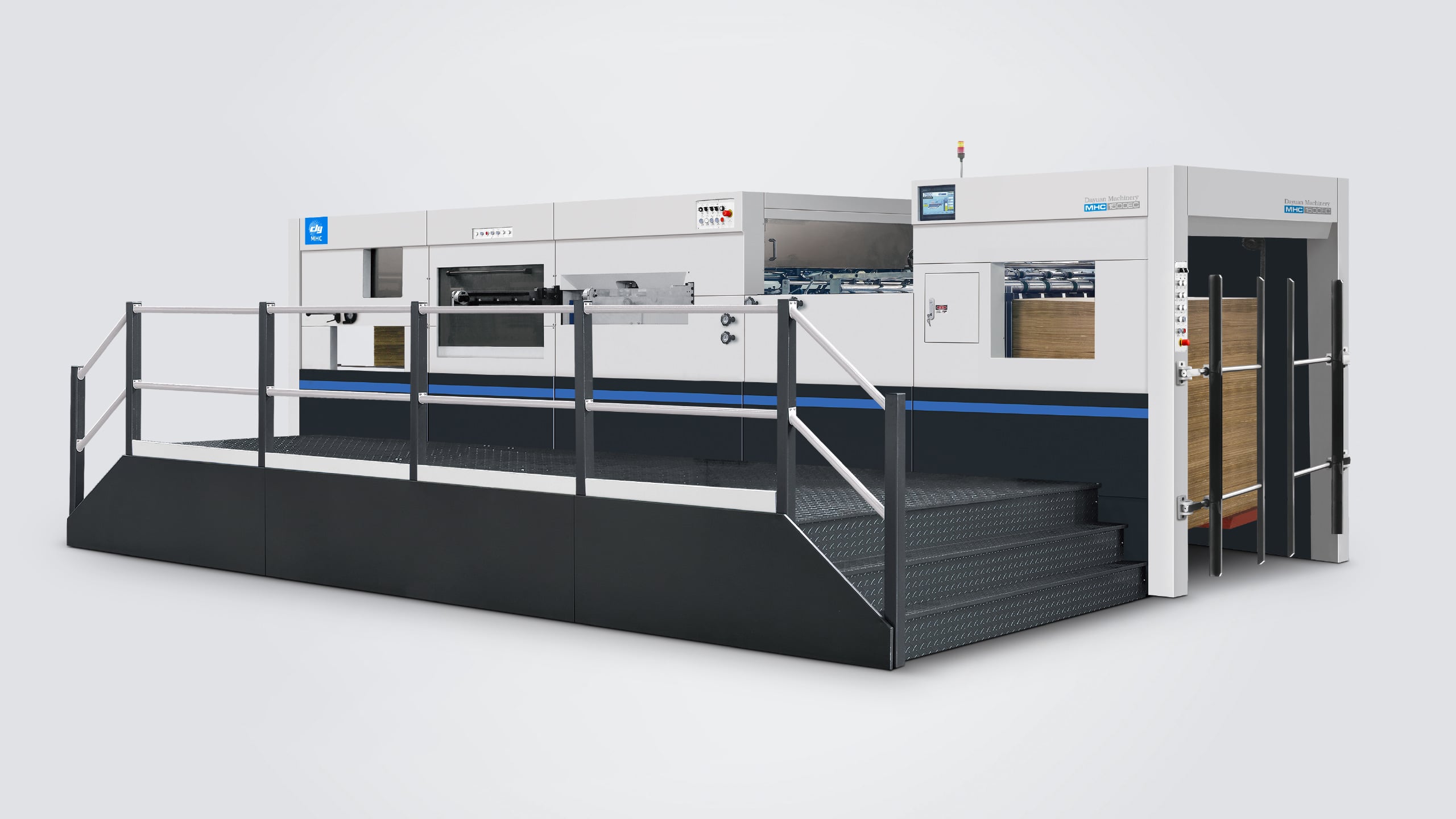

MHC-1100EC/1350EC/1500EC/1650EC (автоматична машина для штампування та насічання з видаленням відходів)
- Підходить для різних розмірів картону та гофрокартону
- Дві опції подавання паперу для гнучкого вирішення різних умов роботи з папером
- Максимальна швидкість: 7,500 аркушів/год; Максимальний тиск: 400 тон
- Огляд
- Технічні параметри
- Пов’язані товари
- Питання та відповіді
Опис товару
Автоматичний верстат для вирізування штампами серії Dayuan MHC-EC із функцією зняття захисного шару використовує автоматичну подачу паперу для підвищення ефективності обробки плоского гофрованого паперу. Він забезпечує високу точність вирізування штампами та високий відсоток придатної продукції, має максимальну швидкість 7500 аркушів/годину й максимальне зусилля 400 тонн.
 |
 |
 |
Годівниця |
Приводний двигун з сервоприводом для транспортера |
ПЕРЕДНІЙ І БОЧНИЙ РЕГУЛЯТОР |
 |
 |
 |
Рамка пластини |
Привід зубчастого ременя, періодичний механізм |
Блок вирізування |
|
|
|
Модуль виділення |
Неперервний пристрій подачі паперу типу рулонна штора |
Електричний блок |
 |
 |
|
Німецький вакуумний насос |
Система автоматичного смазування |
Технічні параметри
|
Модель |
MHC-1100EC |
MHC-1350EC |
MHC-1500EC |
MHC-1650EC |
|
Максимальний розмір аркуша |
1100×790мм |
1350×1100 мм |
1500×1100 мм |
1650×1200 мм |
|
Мінімальний розмір аркуша |
400×350 мм |
470×450 мм |
470×450 мм |
550×500 мм |
|
Максимальний розмір різання |
1070×770мм |
1330×1080 мм |
1480×1080 мм |
1620×1180 мм |
|
Мінімальний запас захоплювача |
9-17 мм |
9-17 мм |
9-17 мм |
9-17 мм |
|
Мінімальна ширина розрізів |
10-18 мм |
10-18 мм |
10-18 мм |
10-18 мм |
|
Висота режущого правила |
23,8 мм |
23,8 мм |
23,8 мм |
23,8 мм |
|
Розмір внутрішнього шасі |
1100×790мм |
1390×1120 мм |
1510×1120 мм |
1682×1220 мм |
|
Діапазон матеріалів |
Картон: ≥200г/м²; Гофрокартон: ≤7мм, E, B, C, A і AB гофрокартон |
Картон: ≥200г/м²; Гофрокартон: ≤8.5мм, E, B, C, A і AB гофрокартон |
Картон: ≥250г/м²; Гофрокартон: ≤8.5мм, E, B, C, A і AB гофрокартон |
Картон: ≥350г/м²; Гофрокартон: ≤8.5мм, E, B, C, A і AB гофрокартон |
|
Точність висікання |
≤±0,1 мм |
≤±0,15мм |
≤±0,15мм |
≤±0.2мм |
|
Макс. сила розрізу |
300 т |
400T |
400T |
400T |
|
Максимальна працююча швидкість |
7500 с/год |
5500с/год |
5500с/год |
4500s/h |
|
Максимальна висота стопи для подавача |
1600мм |
1600мм |
1600мм |
1600мм |
|
Максимальна висота доставки |
1400mm |
1400mm |
1400mm |
1400mm |
|
Потужність головного двигуна |
11КВт |
15кв |
15кв |
18.5кВт |
|
Потужність при повному навантаженні |
19KW |
24кВт |
24кВт |
28KW |
|
Вимоги до повітря |
0.6-0.7МПа, ≥0.37м³\/хв |
0.6-0.7МПа, ≥0.37м³\/хв |
0.6-0.7МПа, ≥0.37м³\/хв |
0.6-0.7МПа, ≥0.75м³\/хв |
|
Чиста вага машини |
17T |
21T |
22T |
24T |
|
Розміри машини (Д×Ш×В) |
7470×4256×2350мм |
9464×4688×2450 мм |
9464×4808×2450 мм |
10490×5279×2582 мм |
