BHT-3S1060TTRC
TRIOPRESS Автоматична Високоскоростна Машина для Гарячого Штампування та Вирізки з Функцією Виділення

  • Патент на винахід: перша у світі тристаційна машини для штампування
  • Гнучке налаштовування під точні вимоги до продукції
  • Працюйте на 50% менше працівниками та простором, досягаючи швидкості до 6 200 аркушів/год (на 40% швидше за відраслеві стандарти)
  • Огляд
  • Технічні параметри
  • Супутні товари

Опис продукту

Автоматичний високошвидкісний верстат для гарячого тиснення та дієвого розрізання Dayuan BHT-серії TRIOPRESS з видаленням обрізків забезпечує одноетапний процес гарячого тиснення фольгою, дієвого розрізання та видалення обрізків, що дозволяє ефективно та комплексно організувати виробництво. Ідеально підходить для виготовлення паперових упаковок із складним, великим за площею тисненням фольгою та глибоким рельєфним відбиттям, забезпечуючи високу цінність та конкурентоспроможність для клієнтів, максимізуючи продуктивність та зменшуючи витрати на робочу силу. Це преміальний вибір для високоякісних ринків післядрукарської обробки.



Гнучка кастомізація:
Модульна процесна конфігурація адаптована під вимоги продукції, де кожний блок незалежно керується сервомоторами для опціональної роботи окремих модулів.
Предусмотрює голографічне фольгування, трійне фольгування, глибоке тиснення, вирізку матрицею та вилучення відходів для задовolenня різноманітних вимог у виробництві та значної підвищення ефективності.



Надійна продуктивність:
Максимальна швидкість: 6 200 аркушів/год; максимальний тиск: 600 тонн.
Оснащений власною системою керування тиснення фольгою та системою подачі фольги, підтримує як горизонтальне, так і вертикальне тиснення для забезпечення високоякісних вимог, з точністю гарячого тиснення ±0,1 мм.
Легкі, але міцні карбонові балки зажимів забезпечують продовжений термін служби машини.
Патентована система сервокерування заднього положення балок зажемів гарантує постійну точність ±0,075 мм.



Виняткова багатофункціональність:

Підтримує гаряче тиснення та рельєфну обробку на різних матеріалах

Ідеально підходить для обробки складних графічних структур у друкарській та пакувальній промисловості.

Забезпечує легке та швидке перемикання між процесами гарячого тиснення фольгою та витискуванням.



Виняткове відношення ціна-якість:
Міцна чавунна рама забезпечує стабільність.

Підтримує швидку настройку та швидку зміну з пристроями мікрорегулювання.

Зручний інтерфейс оператора для інтуїтивно зрозумілої та ефективної роботи.
Повна мережа постачання запчастин для післяпродажньої підтримки.




1飞达(四吸六送).jpg.png 2双张检测器.jpg.png !3输纸台.jpg.png
Подавач (4 висмоктувальних і 6 видавальних)

Ультразвуковий детектор подвійних аркушів

Транспортувальний модуль для паперу

4小叼嘴牙排.jpg.png 5模切钢板微调装置.jpg.png 6板框微调装置.jpg.png
Гриперна стрічка з вуглеґрафіту

Мікрорегульована плита для витискування

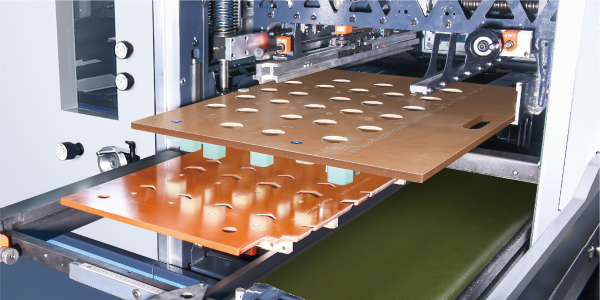

Мікрорегульована рама із швидкодіючим фіксаційним пристроєм

7牙排后定位伺服驱动.jpg.png BHT-3S1060TTRSCE+Timing belt driven device.jpg.png image(cae34c54a7).png
Пристрій позиціонування захоплювальної балки з сервоприводом

ПРИСТРІЙ З ПРИВОДОМ ЗУБЧАТОГО РЕМЕНЯ

Мікрорегульована сотова плита

image(2c1585daf9).png image.png image.png
Сучасний швидкозажимний пристрій для плівки

Пристрій для зняття поля відбортовувача

Неперервний пристрій подачі паперу типу рулонна штора

image(a726ee9748).png image(73758523ef).png image(1a87230cf1).png
Електричний блок

Німецький вакуумний насос

Система автоматичного смазування

Механізм охолодження/мастила головного блоку



Технічні параметри

Модель

BHT-3S1060TTT

BHT-3S1060TTRC

BHT-3S1060TTMC

BHT-3S1060TRRC

BHT-3S1060TRMC

BHT-3S1060RRRC

BHT-3S1060RRMC

Максимальний розмір аркуша

1060×760 мм

1060×760 мм

1060×760 мм

1060×760 мм

Мінімальний розмір аркуша

400×350 мм

400×350 мм

400×350 мм

400×350 мм

Максимальний розмір різання

1060×745 мм

1060×745 мм

1060×745м

1060×745 мм

Максимальний розмір штампування

1060×740 мм

1060×740 мм

1060×740 мм

/

Максимальний розмір нагріву

1060×740 мм

1060×740 мм

1060×740 мм

1060×740 мм

Мінімальний запас захоплювача

9-17 мм

9-17 мм

9-17 мм

9-17 мм

Мінімальна ширина подвійних різів

/

10-18 мм

10-18 мм

10-18 мм

Розмір внутрішнього шасі

1080×770 мм

1080×770 мм

1080×770 мм

1080×770 мм

Діапазон матеріалів

Картон: 80-2000г/м², 0.1-2мм
Гофрокартон: ≤4мм

Картон: 80-2000г/м², 0.1-2мм
Гофрокартон: ≤4мм

Картон: 80-2000г/м², 0.1-2мм
Гофрокартон: ≤4мм

Картон: 80-2000г/м², 0.1-2мм
Гофрокартон: ≤4мм

Точність висікання

≤±0,075 мм

≤±0,075 мм

≤±0,075 мм

≤±0,075 мм

Точність штампування

≤±0,1 мм

≤±0,1 мм

≤±0,1 мм

/

Точність нагріву

≤±0,075 мм

≤±0,075 мм

≤±0,075 мм

≤±0,075 мм

Натисніть 1 Макс. сила розрізу

600 Т

600 Т

600 Т

600 Т

Натисніть 2 Макс. сила розрізу

600 Т

600 Т

600 Т

600 Т

Натисніть 3 Макс. сила розрізу

600 Т

600T / 300T

600T / 300T

600T / 300T

Максимальна працююча швидкість

6200 с/год

6200 с/год

6200 с/год

6200 с/год

Максимальна висота стопи на подавачі - нормальний режим

1800мм

1800мм

1800мм

1800мм

Максимальна висота стопи на подавачі - безперервний режим

1520 мм

1520 мм

1520 мм

1520 мм

Максимальна висота стопки при доставці

1580 мм

1580 мм

1580 мм

1580 мм

Максимальний діаметр золотого масла

φ250мм Лонгіitudinal, φ200мм Transversal

φ250мм Лонгіitudinal, φ200мм Transversal

φ250мм Лонгіitudinal, φ200мм Transversal

/

Електрична система обігріву

20 грівчих зон, регулювання 40-180℃

20 грівчих зон, регулювання 40-180℃

20 грівчих зон, регулювання 40-180℃

20 грівчих зон, регулювання 40-180℃

Ширина фольги

20-1060мм

20-1060мм

20-1060мм

/

Прес 1 Вали просування фольги

3 Довготні+2 Поперечні
4 Довготні+2 Поперечні (опц.)
5 Довготні+2 Поперечні (опц.)
6 Довготні+2 Поперечні (опц.)

3 Довготні+2 Поперечні
4 Довготні+2 Поперечні (опц.)
5 Довготні+2 Поперечні (опц.)
6 Довготні+2 Поперечні (опц.)

3 Довготні+2 Поперечні
4 Довготні+2 Поперечні (опц.)
5 Довготні+2 Поперечні (опц.)
6 Довготні+2 Поперечні (опц.)

Електрична система обігріву

Прес 2 Вали просування фольги

3 Довготні+2 Поперечні
4 Довготні+2 Поперечні (опц.)
5 Довготні+2 Поперечні (опц.)
6 Довготні+2 Поперечні (опц.)

3 Довготні+2 Поперечні
4 Довготні+2 Поперечні (опц.)
5 Довготні+2 Поперечні (опц.)
6 Довготні+2 Поперечні (опц.)

Електрична система обігріву

Електрична система обігріву

Натиск 3 Валки для фольги

3 Довготні+2 Поперечні
4 Довготні+2 Поперечні (опц.)
5 Довготні+2 Поперечні (опц.)
6 Довготні+2 Поперечні (опц.)

Електричний нагрівальний систему+Виділення

(TTRC)

Електричний нагрівальний систему+Виділення

(TTRC)

Електричний нагрівальний систему+Виділення

(RRRC)

Розкрій матриці+Виділення

(TTMC)

Розкрій матриці+Виділення

(TRMC)

Розкрій матриці+Виділення

(RRMC)

Потужність при повному навантаженні

160кВт

141КВт / 129КВт

129КВт / 99КВт

103КВт / 91КВт

Вимоги до повітря

0.6-0.7MPa, ≥1м³/хв

0.6-0.7MPa, ≥1м³/хв

0.6-0.7MPa, ≥1м³/хв

0.6-0.7MPa, ≥1м³/хв

Чиста вага машини

63T

62T / 61T

61Т / 60Т

59T / 58T

Розміри машини (включаючи прелоадер матриці)(Д×Ш×В)

11774×7613×2909 мм

11774×7613×2909 мм

11774×7613×2909 мм

11774×7613×2891 мм
