BHT-3S1060TTRSCE (เครื่องปั๊มอัตโนมัติ TRIOPRESS ความเร็วสูงพร้อมระบบพิมพ์ร้อนและตัดไดคัทในเครื่องเดียว พร้อมระบบลอกและตัดวัสดุเหลือทิ้ง)

  • สิทธิบัตรการประดิษฐ์: เครื่องตัดแม่พิมพ์สามสถานีแห่งแรกของโลก
  • การปรับแต่งที่ยืดหยุ่นตามข้อกำหนดของผลิตภัณฑ์
  • ดำเนินงานด้วยแรงงานและพื้นที่ลดลง 50% ในขณะที่สามารถทำงานได้เร็วถึง 6,200 แผ่น/ชั่วโมง (เร็วกว่ามาตรฐานของอุตสาหกรรม 40%)

คำอธิบายผลิตภัณฑ์

เครื่องปั๊ม-ตัดแบบอัตโนมัติความเร็วสูง TRIOPRESS ซีรีส์ BHT ของ Dayuan พร้อมระบบลอกฟอยล์และจ่ายกระดาษ รองรับการประมวลผลแบบ one-pass สำหรับงานปั๊มฟอยล์ ตัดตามแบบ ลอกชิ้นงาน และตัดกระดาษทิ้ง ช่วยให้การผลิตเป็นไปอย่างมีประสิทธิภาพและครบวงจร เหมาะสำหรับผลิตภัณฑ์บรรจุภัณฑ์จากกระดาษที่ต้องการพื้นที่ปั๊มฟอยล์ขนาดใหญ่และลวดลายปั๊มนูนซับซ้อน เครื่องตัดตามแบบอัตโนมัตินี้มอบมูลค่าและความสามารถในการแข่งขันที่เหนือกว่าให้กับลูกค้า ช่วยเพิ่มประสิทธิภาพการผลิตสูงสุด พร้อมลดต้นทุนแรงงาน เป็นทางเลือกอันดับหนึ่งสำหรับตลาดงานหลังพิมพ์ระดับไฮเอนด์

การปรับแต่งอย่างยืดหยุ่น:

• การออกแบบกระบวนการแบบโมดูลาร์ที่ปรับแต่งตามความต้องการของผลิตภัณฑ์ โดยแต่ละยูนิตควบคุมโดยมอเตอร์เซอร์โวอย่างเป็นอิสระ สำหรับการทำงานของยูนิตเดี่ยวตามตัวเลือก

• มีฟีเจอร์การประทับฟอยล์โฮโลแกรม การประทับฟอยล์สามชั้น การปั๊มนูนลึก การตัดแม่พิมพ์ การลอกเศษเหลือ และการเจาะ เพื่อตอบสนองความต้องการการผลิตที่หลากหลายและเพิ่มประสิทธิภาพอย่างมาก

ผลประกอบที่น่าเชื่อถือ

• ความเร็วสูงสุด: 6,200 แผ่น/ชั่วโมง; แรงกดสูงสุด: 600 ตัน

• ติดตั้งระบบควบคุมการพิมพ์ฟอยด์และระบบป้อนฟอยด์แบบเฉพาะสิทธิ์ รองรับการพิมพ์ทั้งแนวนอนและแนวตั้งเพื่อให้ตอบสนองความต้องการด้านคุณภาพระดับพรีเมียม พร้อมความแม่นยำในการพิมพ์ร้อนที่ ±0.1 มม.

• แท่งก้านจับแบบคาร์บอนไฟเบอร์ที่มีน้ำหนักเบาแต่ทนทาน ช่วยยืดอายุการใช้งานของเครื่อง

• ระบบควบคุมเซอร์โวสำหรับตำแหน่งหลังของแท่งก้านจับที่ได้รับสิทธิบัตร รับประกันความแม่นยำถาวรที่ ±0.075mm

• ระบบการเจาะรูและนับจำนวนกลุ่มอัตโนมัติลดการแทรกแซงด้วยมือ ช่วยเพิ่มประสิทธิภาพในการผลิต

ความหลากหลายที่ยอดเยี่ยม:

• รองรับการพิมพ์ฟอยล์ร้อนและปั๊มลายบนวัสดุหลากหลายชนิด

• เหมาะสำหรับการประมวลผลกราฟิกโครงสร้างซับซ้อนในอุตสาหกรรมการพิมพ์และบรรจุภัณฑ์

• สามารถเปลี่ยนระหว่างกระบวนการพิมพ์ฟอยด์ร้อนกับการตัดตายได้อย่างรวดเร็วและง่ายดาย

ความคุ้มค่าที่โดดเด่น:

• โครงสร้างเหล็กหล่อที่แข็งแรงช่วยให้มั่นคง

• อินเตอร์เฟซระหว่างมนุษย์กับเครื่องจักรที่ใช้งานง่าย เพื่อการดำเนินการที่เข้าใจได้ง่ายและมีประสิทธิภาพ

• เครือข่ายจัดจำหน่ายอะไหล่ครบวงจรสำหรับการสนับสนุนหลังการขาย




新-四吸六送飞达.jpg.png 2双张检测器.jpg.png !3输纸台.jpg.png
อุปกรณ์ป้อนกระดาษ (ดูด 4 จุด และส่ง 6 จุด)

เครื่องตรวจจับแผ่นสองชั้นแบบอัลตราโซนิก

หน่วยลำเลียงกระดาษ

4小叼嘴牙排.jpg.png 5模切钢板微调装置.jpg.png 6板框微调装置.jpg.png
คันบังคับทำจากเส้นใยคาร์บอน

แผ่นตัดแม่พิมพ์ปรับละเอียดได้

แม่พิมพ์ตัดรูปแบบพร้อมอุปกรณ์ล็อกอย่างรวดเร็ว

7牙排后定位伺服驱动.jpg.png BHT-3S1060TTRSCE+Timing belt driven device.jpg.png image(cae34c54a7).png
อุปกรณ์ควบคุมตำแหน่งบาร์จับที่ควบคุมด้วยเซอร์โว

อุปกรณ์ขับเคลื่อนด้วยสายพานเวลา

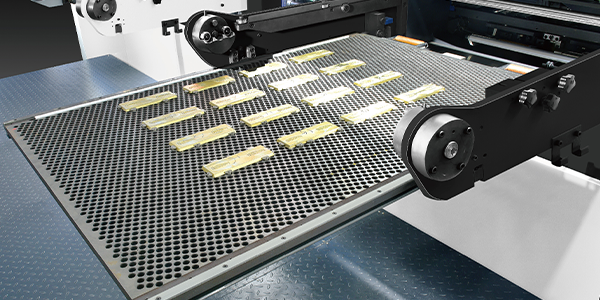

แผ่นรังผึ้งพร้อมอุปกรณ์ล็อกอย่างรวดเร็ว

image(2c1585daf9).png image(50e6819325).png image(5fb4dbc75e).png
อุปกรณ์ล็อกแผ่นแม่พิมพ์แบบรวดเร็วขั้นสูง

การส่งแผ่นเต็ม

การแทรกแผ่นแยกอัตโนมัติ

image(92f75208a6).png image(a726ee9748).png image(73758523ef).png
การเก็บตัวอย่างโดยไม่หยุดเครื่อง

หน่วยไฟฟ้า

เครื่องสูญญากาศจากเยอรมนี

image(1a87230cf1).png image(3187df95fa).png
ระบบหล่อลื่นอัตโนมัติ

ระบบระบายความร้อน/หล่อลื่นของหน่วยหลัก

ข้อมูลทางเทคนิค
รุ่น BHT-3S1060TTRSCE BHT-3S1060TTMSCE BHT-3S1060TRMSCE
ขนาดแผ่นสูงสุด 1060×760มม. 1060×760มม. 1060×760มม.
ขนาดแผ่นขั้นต่ำ 400×350มม. 400×350มม. 400×350มม.
ขนาดการตัดสูงสุด 1060×745มม. 1060×745มม. 1060×745มม.
ขนาดการตีขึ้นรูปสูงสุด 1060×740มม. 1060×740มม. 1060×740มม.
ขนาดการนูนสูงสุด 1060×740มม. 1060×740มม. 1060×740มม.
ระยะขอบสำหรับหนีบขั้นต่ำ 9-17 มิลลิเมตร 9-17 มิลลิเมตร 9-17 มิลลิเมตร
ความกว้างต่ำสุดของรอยตัดคู่ 5mm 5mm 5mm
ขนาดช่องภายใน 1080×790มม. 1080×790มม. 1080×790มม.
ช่วงสต็อก กระดาษแข็ง: 80-2000g/ม.², 0.1-2มม.
แผ่นพับ: ≤4มม.
กระดาษแข็ง: 80-2000g/ม.², 0.1-2มม.
แผ่นพับ: ≤4มม.
กระดาษแข็ง: 80-2000g/ม.², 0.1-2มม.
แผ่นพับ: ≤4มม.
ความแม่นยําในการตัด ≤ ± 0.075 มม ≤ ± 0.075 มม ≤ ± 0.075 มม
ความแม่นยำในการปั๊ม ≤±0.1มม. ≤±0.1มม. ≤±0.1มม.
ความแม่นยำของการปั๊ม ≤ ± 0.075 มม ≤ ± 0.075 มม ≤ ± 0.075 มม
แรงตัดตายสูงสุดของระบบเครื่องกด 1 600T 600T 600T
แรงตัดตายสูงสุดของระบบเครื่องกด 2 600T 600T 600T
แรงตัดตายสูงสุดของระบบเครื่องกด 3 600T 300ตัน 300ตัน
ความเร็วในการทำงานสูงสุด 6200วินาที/ชม. 6200วินาที/ชม. 6200วินาที/ชม.
ความสูงสุดของกองวัสดุที่ป้อน 1800มม. 1800มม. 1800มม.
ความสูงกองฟีเดอร์สูงสุดในโหมดไม่หยุด 1520 มิลลิเมตร 1520 มิลลิเมตร 1520 มิลลิเมตร
ความสูงสูงสุดของกองวัสดุที่ส่งออก 1400มม. 1400มม. 1400มม.
เส้นผ่านศูนย์กลางฟอยล์ทองสูงสุด เส้นผ่านศูนย์กลางตามแนวยาว 250 มม. เส้นผ่านศูนย์กลางตามแนวกว้าง 200 มม. เส้นผ่านศูนย์กลางตามแนวยาว 250 มม. เส้นผ่านศูนย์กลางตามแนวกว้าง 200 มม. เส้นผ่านศูนย์กลางตามแนวยาว 250 มม. เส้นผ่านศูนย์กลางตามแนวกว้าง 200 มม.
ระบบทำความร้อนด้วยไฟฟ้า 20 โซนความร้อน อุณหภูมิปรับได้ 40-180℃ 20 โซนความร้อน อุณหภูมิปรับได้ 40-180℃ 20 โซนความร้อน อุณหภูมิปรับได้ 40-180℃
ความกว้างของฟอยล์ 20-1060มม. 20-1060มม. 20-1060มม.
ระบบเครื่องกด 1 3 ทิศทางตามยาว+2 ทิศทางขวาง 3 ทิศทางตามยาว+2 ทิศทางขวาง 3 ทิศทางตามยาว+2 ทิศทางขวาง
ระบบเครื่องกด 2 3 ทิศทางตามยาว+2 ทิศทางขวาง 3 ทิศทางตามยาว+2 ทิศทางขวาง ระบบทำความร้อนด้วยไฟฟ้า
ระบบกด 3 ระบบ ระบบทำความร้อนด้วยไฟฟ้า + การลอกฟิล์ม + การตัดวัสดุ การตัดตาย + การลอกฟิล์ม + การตัดวัสดุ การตัดตาย + การลอกฟิล์ม + การตัดวัสดุ
กำลังวัตต์ที่โหลดเต็ม 155KW 141 กิโลวัตต์ 128 กิโลวัตต์
ความต้องการอากาศ 0.6-0.7 เมกะปาสคาล ปริมาตรการไหล ≥1 ลูกบาศก์เมตรต่อนาที 0.6-0.7 เมกะปาสคาล ปริมาตรการไหล ≥1 ลูกบาศก์เมตรต่อนาที 0.6-0.7 เมกะปาสคาล ปริมาตรการไหล ≥1 ลูกบาศก์เมตรต่อนาที
น้ำหนักสุทธิของเครื่อง 64 ตัน 63T 63T
