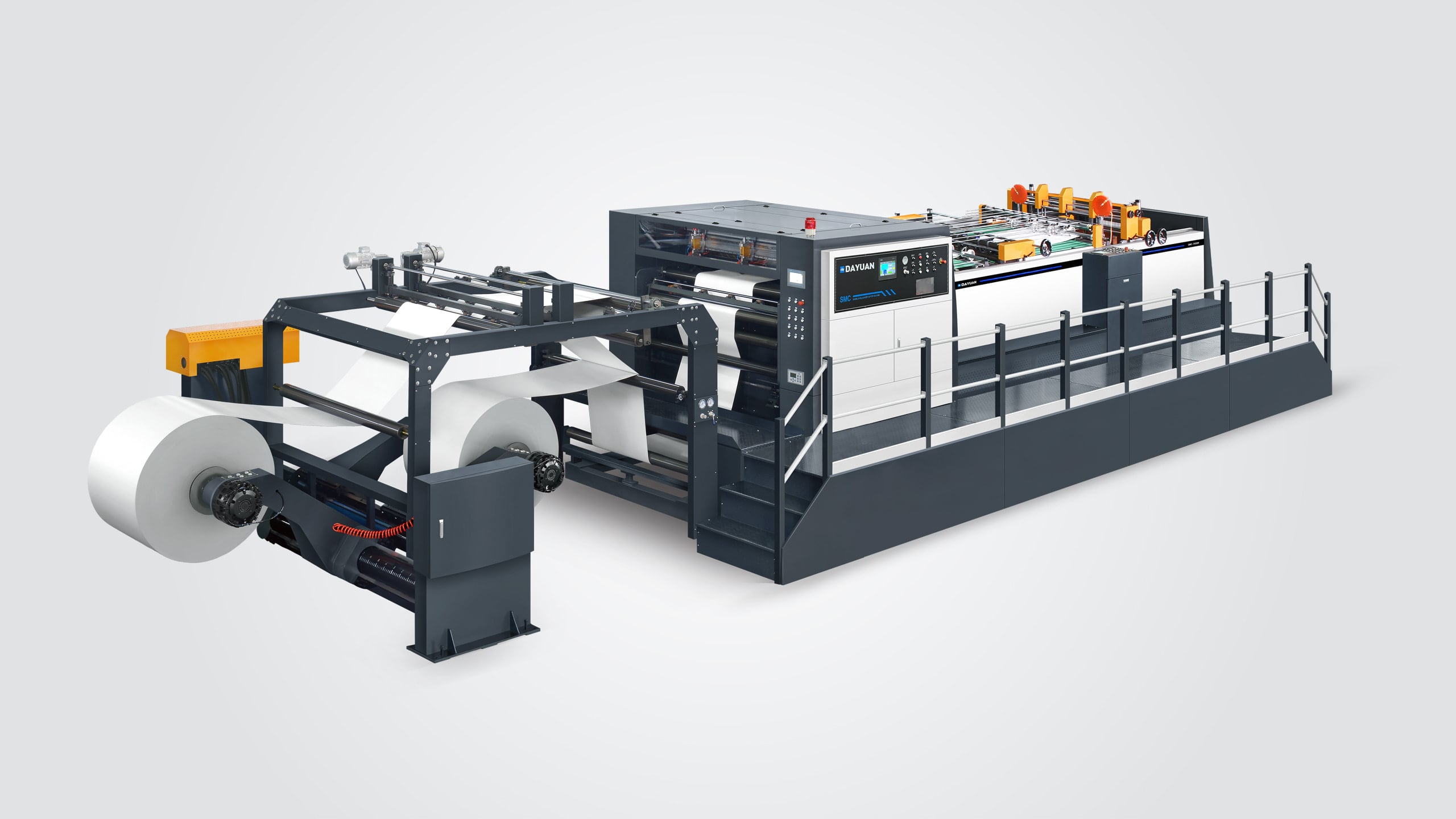

SMC-1100H/1500H/1700H/1900H (Masinë Servo Larg Prej Dritave e Precizionit me Zgjasje Dubli Heliks Larg Prej Fojës në Larg me Ndryshues Automatik të Paletave)
- Zhvilluar nga seria SMC e Dayuan me ndryshues automatik talashi
- Teknologji brez-patente Dayuan - dizajn i rrotullave double helix
- Larg dhe vargje: ±0.1mm; Shpejtia maksimale: 540 larg dhe vargje për minutë
- Përmbledhje
- Parametrat teknike
- Specifikimet
- Produkte të Lidhura
Përshkrimi i Produktit
Në bazë të teknologjisë së SMC-serisë Servo Precision Double Helix Mjeti i Shpejtë për Prerje të Fletës së Kartonit, makinat e prerjes automatike të fletës së kartonit Dayuan SMC-H serisë janë të pajisura me një pajisje për ndërrim automatik të paleve. Pajisja për ndërrim automatik të paleve pa pushim përdor një mekanizëm mbledhës ndihmës të llojit të rrotullueshëm për të ndërruar automatikisht paleve, duke reduktuar kështu punën manuale dhe duke rritur efikasitetin e makinës së prerjes së fletëve të kartonit.
 |
 |
 |
Sistemi automatik nderrim palet |
DISPOZITIV PËR DORËZIM PA NGAJTJE PAPËR KURTINË |
Largim Automatik i Brekut |
 |
 |
 |
Kthimi Automatik i Largimit |
Kontroll Automatik i Tensionit |
Rregullim Automatik i Pozicionit të Brinjës |
 |
 |
 |
Sistemi i largimit me pozicionim automatik |
P aPAR DISPOZITIV I PARË |
Larg Double Helix Larg (Patent Invention) |
|
|
|
PORT KENCI |
PAJISJE KONTRA STATIK |
dorëzimi 3 Herë (Pa Larg Larg Larg) |
|
|
|
Larg Pneumatik Larg Larg Larg |
SISTEM OPERATIV SIEMENS I PLOTË |
|
Parametrat teknike
|
Modeli |
SMC-1100H SMC-1500H SMC-1700H SMC-1900H |
|
Modeli i prerjes së letrës |
Larg vellazhesh me rrotullim dyfër |
|
Trashësia e letrës së prerjes |
80-1000gsm |
|
Gama e gjatësisë së prerjes |
450-1650 mm |
|
Formati i prerjes |
2 fletë (Opsionale) |
|
Saktësia e prerjes |
Gjatësia e prerjes≤1000mm:+0.1mm Gjatësia e prerjes>1000mm:±0.1% |
|
Shpejtësia maksimale e prerjes në metra |
330m/min (SMC-1100/1500/1700) 300m/min (SMC-1900) |
|
Shpejtësia maksimale e prerjes |
540prerje/min(SMC-1100H/1500H/1700H) 385 prerje/min (SMC-1900) |
|
Diametri maksimal i rrotullës |
1800mm |
|
Gjerësia maksimale e prerjes së letrës |
1100(45”)mm 1500(59” )mm 1700(67” )mm 1900(75”)mm |
|
Lartësia maksimale e grumbullimit të letrës |
1600mm |
|
Kërkesa për kompresorin e ajrit |
0.8MPA |
|
Konsumi i Energjisë |
380V/220V×50HZ |
|
Pesha Neto |
23000/25000/28000/30000kg |
|
Fuqia e plotë |
78/91/91/109kw |
Specifikimet
|
SMC-1100H SMC-1500H SMC-1700H |
SMC-1900H |
||||
|
Gjatësia e prerjes |
Shpejtësia e matësit(m/min)
|
Shpejtësia e thikës（prerje/min）
|
Gjatësia e prerjes |
Shpejtësia e matësit(m/min)
|
Shpejtësia e thikës（prerje/min）
|
|
450 |
125 |
275 |
450 |
100 |
210 |
|
500 |
160 |
315 |
500 |
110 |
220 |
|
600 |
210 |
350 |
600 |
155 |
260 |
|
700 |
290 |
410 |
700 |
230 |
320 |
|
750 |
330 |
440 |
750 |
290 |
385 |
|
800 |
330 |
410 |
800 |
300 |
380 |
|
900 |
330 |
365 |
900 |
300 |
345 |
|
1000 |
330 |
330 |
1000 |
300 |
300 |
|
1100 |
310 |
280 |
1100 |
290 |
265 |
|
1200 |
300 |
250 |
1200 |
280 |
235 |
|
1300 |
300 |
230 |
1300 |
260 |
210 |
|
1400 |
300 |
210 |
1400 |
260 |
190 |
|
1500 |
300 |
195 |
1500 |
260 |
175 |
|
1600 |
300 |
188 |
1600 |
250 |
160 |
|
1650 |
300 |
185 |
1650 |
250 |
155 |
