SM-1100/1500/1700/1900
Servo natančna dvostruna heliksa visoke hitrosti režalka za listove
- Jedrana tehnologija Dayuan - vgrajeni dizajn dvojnega špiralnega noža
- Točnost rezanja: ±0,1mm
- Maksimalna hitrost: 540 rezov na minuto
- Pregled
- Tehnični parametri
- Specificacije
- Povezani produkti
Opis produkta
Dayuan SM-1100/1500/1700/1900 Servo natančna rezalna naprava z dvojno vijačnico in visoko hitrostjo za rezanje listov uporablja sodobno tehnologijo iz Nemčije in Italije, ki smo jo v kombinaciji z bogatimi izkušnjami in vodilnimi proizvodnimi tehnologijami naših visokokvalificiranih inženirjev razvili in lansirali v novo generacijo avtomatskih naprav za rezanje zvitkov v liste. Opremljena z vodilno mednarodno tehnologijo in konfiguracijami visokega razreda, ima naprava za rezanje listov vgrajeno konstrukcijo z dvojno vijačnico (patentna iznajdba) in osnovno enoto iz litine, kar zagotavlja stabilno delovanje z natančnostjo reza ±0,1 mm ter maksimalno hitrostjo 540 rezov na minuto.
Stroj za rezanje papirnatih listov učinkovito izvaja pametne funkcije, kot so samodejno nalaganje papirja, samodejno krmiljenje napetosti, samodejna korekcija valovanja, poravnava robov, rezanje in obrezovanje robov. Rezani rob papirja je gladak, brez grube ali prahaste površine. Prav tako zagotavlja visoka natančnost reza, kar omogoča uporabo rezanega papirja neposredno na tiskalnih strojih, s čimer zmanjšuje stroške proizvodnje in izboljšuje učinkovitost proizvodnje. Razvijalec je lahko prilagojen, z možnostmi od enojnega do večvaljnega razporeda. Je trenutno najbolj priljubljen in idealen rezalni stroj v papirniški in tiskarski industriji.
 |
 |
 |

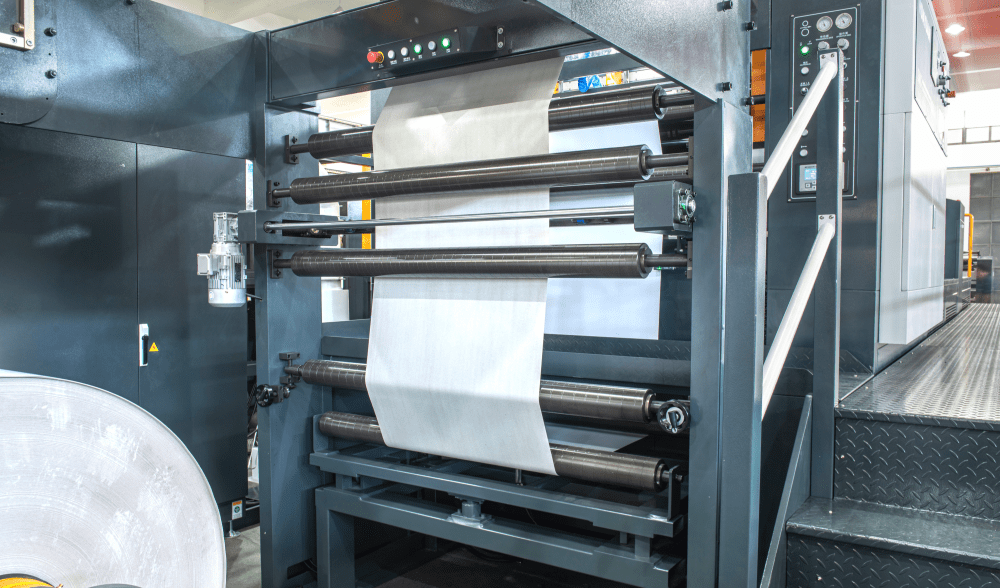

Samodejna spremljanja krivulje |
Samodejna popravitev robne položaje |

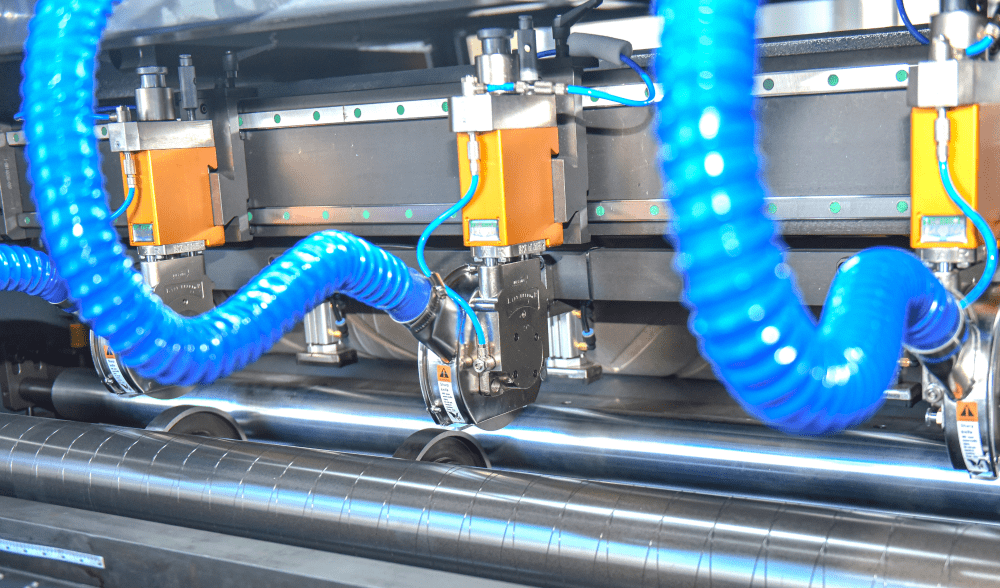

Uporablja se tri komplete vzdolžnih rezil |
 |
 |
 |
Vgrajeni dvojni vijak |

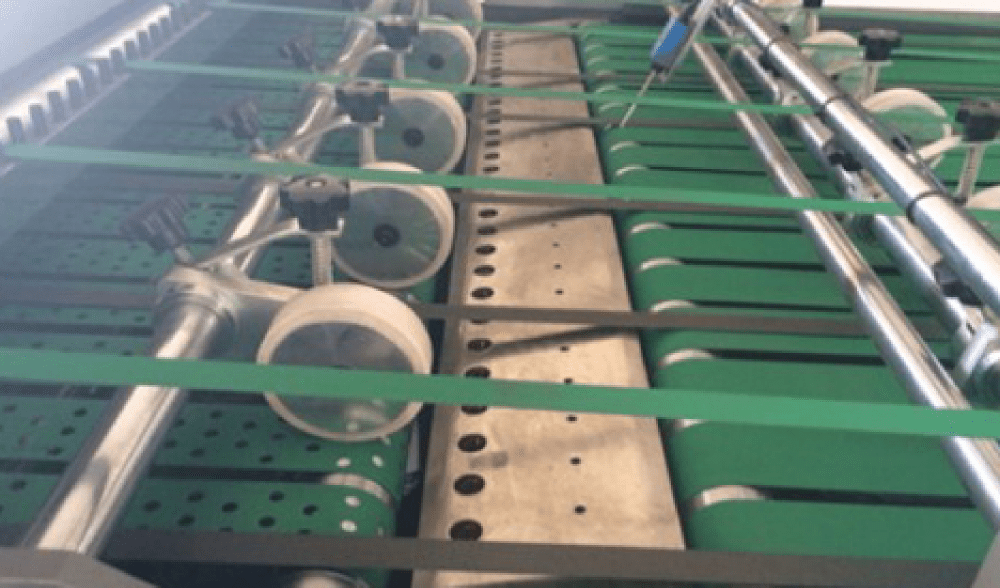

USTROJSTVO PROTI STATIČNEGA NABOJA |

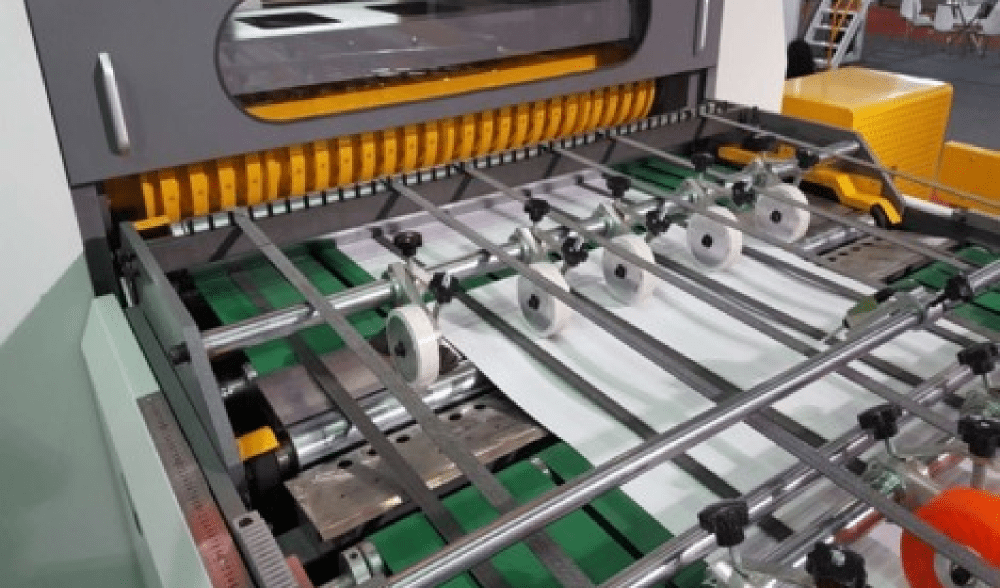

Prevozna enota |
Tehnični parametri
|
Model |
SM-1100 SM-1500 SM-1700 SM-1900 |
|
Model rezanja papirja |
Dvojni vrteni režnik |
|
Debelina rezalnega papirja |
100-1000 gsm (440 rezov/min) |
|
Razpon dolžine rezanja |
450-1650 mm |
|
Format rezanja |
2 lista (izbirno) |
|
Natančnost rezanja |
Dolžina rezanja≤1000mm:±0.1mm Dolžina rezanja>1000mm:±0.1% |
|
Max. hitrost rezanja v metrih |
330 m/min (SM-1100/1500/1700) 300 m/min (SM-1900) |
|
Max. hitrost rezanja |
440 rezov/min (SM-1100/1500/1700, izbirno, 540 rezov/min) 385 rezov/min (SM-1900) |
|
Max. premer koluta |
1800mm |
|
Max. širina rezanja papirja |
1100(45”)mm 1500(59” )mm 1700(67” )mm 1900(75”)mm |
|
Max. višina zlaganja papirja |
1600mm |
|
Zahteva za zračni kompresor |
0,8MPA |
|
Poraba energije |
380V/220V×50HZ |
|
G.W. |
18000/20000/23000/25000kgs |
|
Moč pri polni obremenitvi |
69/82/90/100kw |
Specificacije
|
SM-1100 SM-1500 SM-1700 |
SM-1900 |
||||
|
Dolžina rezanja |
Merilna hitrost(m/min)
|
Hitrost noža (rezov/min)
|
Dolžina rezanja |
Merilna hitrost(m/min)
|
Hitrost noža (rezov/min)
|
|
450 |
125 |
275 |
450 |
100 |
210 |
|
500 |
160 |
315 |
500 |
110 |
220 |
|
600 |
210 |
350 |
600 |
155 |
260 |
|
700 |
290 |
410 |
700 |
230 |
320 |
|
750 |
330 |
440 |
750 |
290 |
385 |
|
800 |
330 |
410 |
800 |
300 |
380 |
|
900 |
330 |
365 |
900 |
300 |
345 |
|
1000 |
330 |
330 |
1000 |
300 |
300 |
|
1100 |
310 |
280 |
1100 |
290 |
265 |
|
1200 |
300 |
250 |
1200 |
280 |
235 |
|
1300 |
300 |
230 |
1300 |
260 |
210 |
|
1400 |
300 |
210 |
1400 |
260 |
190 |
|
1500 |
300 |
195 |
1500 |
260 |
175 |
|
1600 |
300 |
188 |
1600 |
250 |
160 |
|
1650 |
300 |
185 |
1650 |
250 |
155 |
