BHT-3S1060TTRC
TRIOPRESS Automatyczna Wysoko prędkościowa Maszyna do Gorącego Naklejania Folii i Wycinania z Funkcją Odrywania
- Patent wynalazkowy: światowy pierwszy trzypoziomowy maszyn do wycinania matryc
- Elastyczna dostosowywanie do dokładnych wymagań produkcyjnych
- Pracuj z 50% mniej siły roboczej i miejsca, osiągając prędkości do 6200 arkuszy/godz. (o 40% szybciej niż standardy branżowe)
- Przegląd
- Parametry techniczne
- Produkty powiązane
Opis produktu

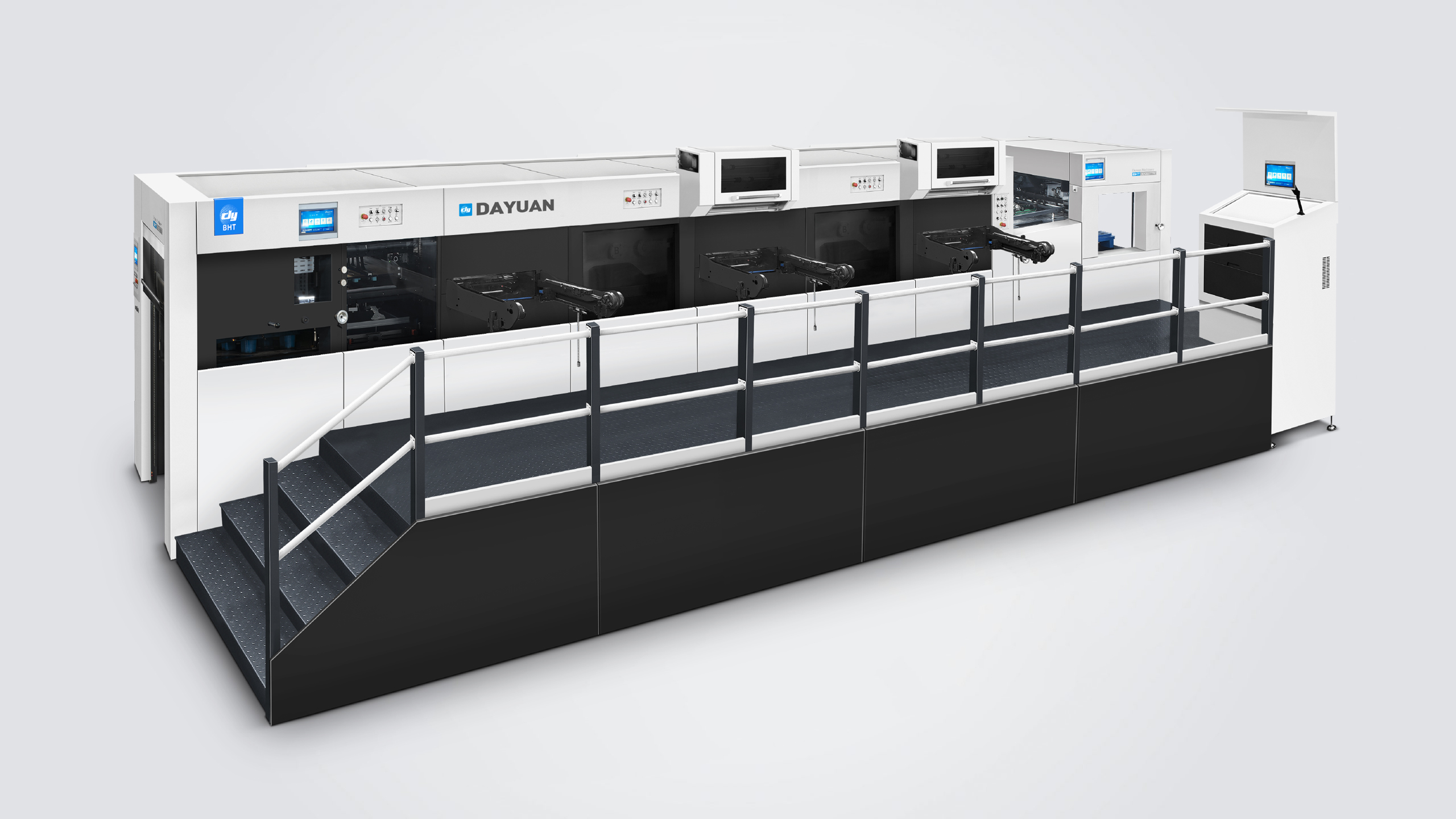

Maszyna do gorącego tłoczenia i cięcia matrycowego Dayuan BHT-series TRIOPRESS z funkcją oddzielania folii umożliwia jednoczesne przetwarzanie w jednym przebiegu: tłoczenie folią, cięcie matrycowe i oddzielanie, zapewniając wydajną i zintegrowaną produkcję. Idealna do wyrobów opakowaniowych z papieru o skomplikowanych, dużych powierzchniach tłoczenia folią i głębokim garbowaniu, oferuje wyjątkową wartość i przewagę konkurencyjną, maksymalizując wydajność przy jednoczesnym obniżeniu kosztów pracy. To pierwszy wybór dla wymagających rynków pooperacyjnych.
Elastyczna personalizacja:
•Konfiguracja procesu modułowego dopasowana do wymagań produktu, z niezależnym sterowaniem każdego modułu przez silniki serwowe, co umożliwia pracę pojedynczego modułu.
•Oferta obejmuje holograficzne stamping folią, potrójne stamping folią, głębokie wciśnięcia, cięcie matrycowe i usuwanie odpadów, spełniając różnorodne potrzeby produkcyjne i znacząco zwiększając wydajność.
Niezawodne działanie:
•Maksymalna prędkość: 6 200 arkuszy/godzinę; maksymalne ciśnienie: 600 ton.
•Wzbogacana o własny system sterowania zgrzewaniem oraz system podawania folii, obsługuje zarówno zgrzewanie poziome, jak i pionowe, spełniając wymagania dotyczące wysokiej jakości, z dokładnością zgrzewu ±0,1 mm.
•Lekkie, ale trwałe drążki chwytające z włókna węglowego zapewniają dłuższy czas użytkowania maszyny.
•Zapатentowany system sterowania serwomotorem pozycjonowania tylnego drążka chwytającego gwarantuje stałą precyzję ±0,075mm.
Doskonała uniwersalność:
•Obsługuje tłoczenie i embossowanie na różnych materiałach
•Idealny do przetwarzania grafik o złożonej strukturze w przemyśle poligraficznym i opakowaniowym.
•Umożliwia łatwą i szybką zmianę między procesami tłoczenia folią oraz cięcia matrycowego.
Wyjątkowa kosztowność:
•Solidna ramka z żelaza litnego gwarantuje stabilność.
•Obsługuje szybkie uruchomienie i szybki montaż dzięki urządzeniom do precyzyjnej regulacji.
•Przyjazny interfejs człowiek-maszyna zapewniający intuicyjną i efektywną obsługę.
•Kompleksowe zaplecze dostawczych części zamiennych dla wsparcia po sprzedaży.
 |
 |
 |
| Podajnik (4 ssawki i 6 wyjścia) |
Detektor ultradźwiękowy podwójnych kartonów |
Jednostka transportowa papieru |
 |
 |
 |
| Łopatka z włókna węglowego |
Mikronaprawialna matryca cięcia |
Rama z mikronaprawialnymi elementami i szybkim mechanizmem blokowania |
 |
 |
 |
| Urządzenie pozycjonowania paska chwytającego sterowane serwomotorem |
URZĄDZENIE NAPĘDU PASA ZĘBATEGO |
Mikronaprawialna płyta o strukturze plastrów miodu |
 |
 |
 |
| Zaawansowany mechanizm szybkiego blokowania płyty |
Urządzenie do usuwania nadmiaru papieru przy zaciskach |
Bezprzerwne urządzenie do zwijania papieru typu roletowego |
 |
 |
 |
| Jednostka Elektryczna |
Niemcy pompa próżniowa |
System Automatycznego Smarowania |
 |
||
| Mechanizm chłodzenia/smarowania jednostki głównej |
Parametry techniczne
|
Model |
BHT-3S1060TTT |
BHT-3S1060TTRC BHT-3S1060TTMC |
BHT-3S1060TRRC BHT-3S1060TRMC |
BHT-3S1060RRRC BHT-3S1060RRMC |
|
Maksymalny rozmiar arkusza |
1060×760 mm |
1060×760 mm |
1060×760 mm |
1060×760 mm |
|
Minimalny rozmiar arkusza |
400×350 mm |
400×350 mm |
400×350 mm |
400×350 mm |
|
Maksymalny rozmiar cięcia |
1060×745 mm |
1060×745 mm |
1060×745m |
1060×745 mm |
|
Maksymalny rozmiar tłoczenia |
1060×740 mm |
1060×740 mm |
1060×740 mm |
/ |
|
Maksymalny rozmiar nagrzewania |
1060×740 mm |
1060×740 mm |
1060×740 mm |
1060×740 mm |
|
Minimalny margines chwytaka |
9-17mm |
9-17mm |
9-17mm |
9-17mm |
|
Minimalna szerokość podwójnych cięć |
/ |
10-18 mm |
10-18 mm |
10-18 mm |
|
Rozmiar wewnętrznej ramy |
1080×770 mm |
1080×770 mm |
1080×770 mm |
1080×770 mm |
|
Zakres materiałów |
Karton: 80-2000g/m², 0.1-2mm |
Karton: 80-2000g/m², 0.1-2mm |
Karton: 80-2000g/m², 0.1-2mm |
Karton: 80-2000g/m², 0.1-2mm |
|
Dokładność wykrawania |
≤±0.075mm |
≤±0.075mm |
≤±0.075mm |
≤±0.075mm |
|
Dokładność tłoczenia |
≤±0,1 mm |
≤±0,1 mm |
≤±0,1 mm |
/ |
|
Dokładność nagrzewania |
≤±0.075mm |
≤±0.075mm |
≤±0.075mm |
≤±0.075mm |
|
Naciśnij 1 Maks. Siła Cięcia |
600T |
600T |
600T |
600T |
|
Naciśnij 2 Maks. Siła Cięcia |
600T |
600T |
600T |
600T |
|
Naciśnij 3 Maks. Siła Cięcia |
600T |
600T / 300T |
600T / 300T |
600T / 300T |
|
Maksymalna prędkość pracy |
6200 s/godz. |
6200 s/godz. |
6200 s/godz. |
6200 s/godz. |
|
Maksymalna wysokość stosu w trybie normalnym |
1800mm |
1800mm |
1800mm |
1800mm |
|
Maksymalna wysokość stosu w trybie bez zatrzymywania |
1520 mm |
1520 mm |
1520 mm |
1520 mm |
|
Maksymalna wysokość stosu przy dostawie |
1580 mm |
1580 mm |
1580 mm |
1580 mm |
|
Maksymalny średnica złota |
φ250mm Dłuższy, φ200mm Szeroki |
φ250mm Dłuższy, φ200mm Szeroki |
φ250mm Dłuższy, φ200mm Szeroki |
/ |
|
System elektrycznego ogrzewania |
20 stref grzewczych, regulowalna temperatura 40-180℃ |
20 stref grzewczych, regulowalna temperatura 40-180℃ |
20 stref grzewczych, regulowalna temperatura 40-180℃ |
20 stref grzewczych, regulowalna temperatura 40-180℃ |
|
Szerokość folii |
20-1060mm |
20-1060mm |
20-1060mm |
/ |
|
Prasa 1 Wały przesuwu folii |
3 wzdłużne + 2 poprzeczne |
3 wzdłużne + 2 poprzeczne |
3 wzdłużne + 2 poprzeczne |
System elektrycznego ogrzewania |
|
Prasa 2 Wały przesuwu folii |
3 wzdłużne + 2 poprzeczne |
3 wzdłużne + 2 poprzeczne |
System elektrycznego ogrzewania |
System elektrycznego ogrzewania |
|
Nacisk 3 Wały do Postępu Folii |
3 wzdłużne + 2 poprzeczne |
System elektrogrzewczy+Odwiń (TTRC) |
System elektrogrzewczy+Odwiń (TTRC) |
System elektrogrzewczy+Odwiń (RRRC) |
|
Wytnij formą+Odwiń (TTMC) |
Wytnij formą+Odwiń (TRMC) |
Wytnij formą+Odwiń (RRMC) |
||
|
Moc przy pełnym obciążeniu |
160kW |
141KW / 129KW |
129KW / 99KW |
103KW / 91KW |
|
Wymagania dotyczące powietrza |
0.6-0.7MPa, ≥1m³/min |
0.6-0.7MPa, ≥1m³/min |
0.6-0.7MPa, ≥1m³/min |
0.6-0.7MPa, ≥1m³/min |
|
Waga netto maszyny |
63T |
62T / 61T |
61T / 60T |
59T / 58T |
|
Wymiary maszyny (wraz z preloaderem umieralnym)(D×S×H) |
11774×7613×2909mm |
11774×7613×2909mm |
11774×7613×2909mm |
11774×7613×2891mm |
