MHK-3S1050TTTC

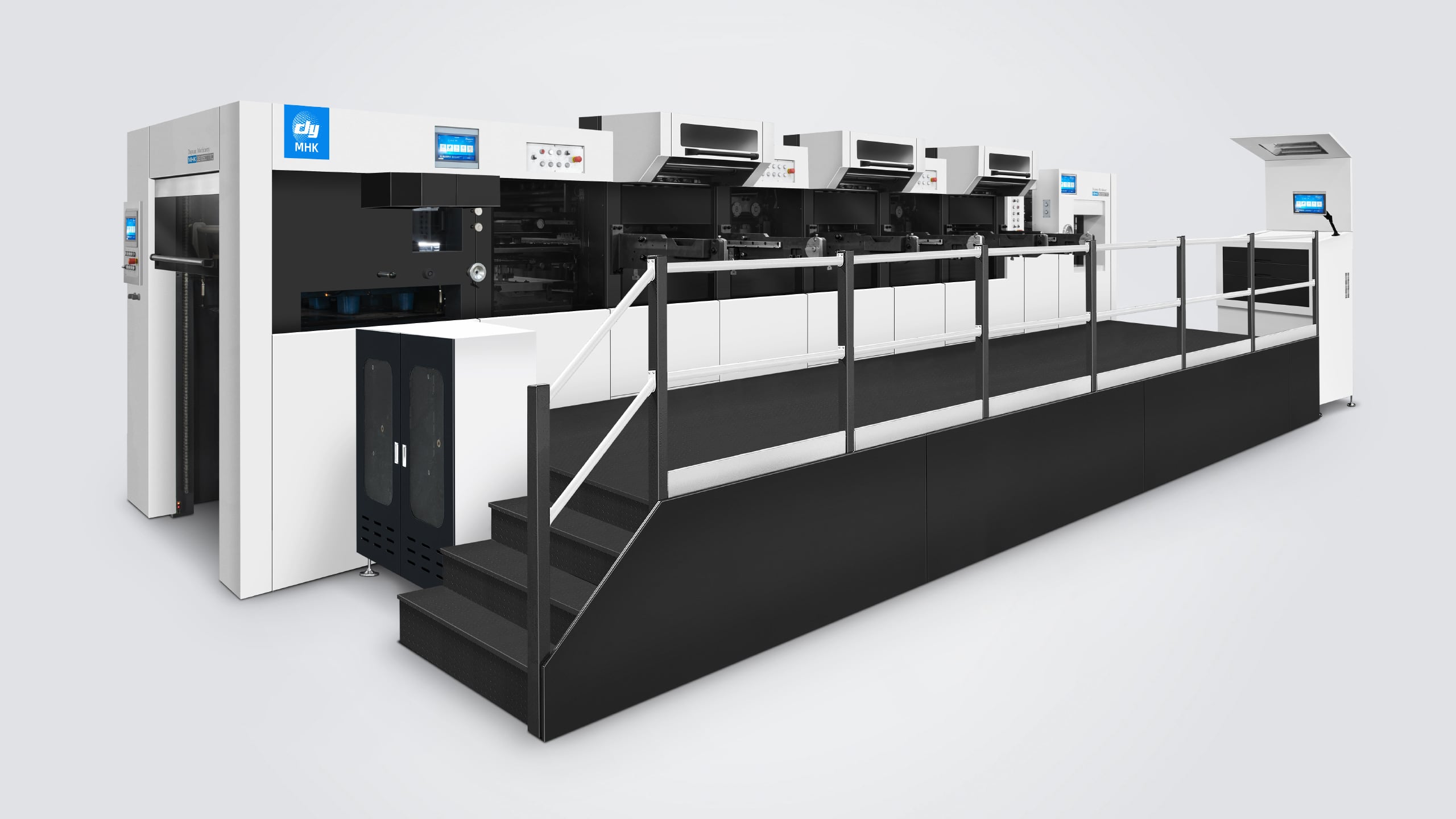

TRIOPRESS Automatische hoogwaardige heetstempel- en stansmachine
- Octrooïerde uitvinding: de wereldse eerste driestations-stempelmachine
- Flexibele aanpassing aan exacte productvereisten
- Opereren met 50% minder arbeid en ruimte terwijl snelheden van tot 6.200 vel/h worden bereikt (40% sneller dan de branche standaard)
- Overzicht
- Technische Parameters
- Gerelateerde producten
- Veelgestelde vragen
Productomschrijving
De Dayuan MHK-serie TRIOPRESS Automatische High-Speed Hot Stamping- en Die-Cuttingmachine met Stripping is ontworpen voor eenmalig verwerken, waarbij foliestempelen, die-cutting en stripping worden gecombineerd tot één zeer efficiënte bewerking — ideaal voor complexe foliestempeltoepassingen in verpakkingen van premium sigaretten, alcoholische dranken en andere high-end toepassingen. Door de productiviteit te maximaliseren en de arbeidskosten te minimaliseren, levert deze automatische die-cutter uitzonderlijke waarde en verbeterde concurrentiekracht op, waardoor het de uiteindelijke keuze wordt voor de high-end post-press markt.
Flexibele personalisatie:
•Modulaire procesconfiguratie afgestemd op producteisen, met elk module onafhankelijk bestuurd door servomotoren voor optionele eenheidsbewerking.
•Ondersteunt holografische foliestempeling, drievoudige foliestempeling, diep reliëf, drukknippen en reststrip om diverse productiebehoeften te voldoen en de efficiëntie aanzienlijk te verbeteren.
Betrouwbare prestaties:
•Maximale snelheid: 6.200 velletjes/uur; maximale druk: 600 ton.
•Voorzien van een eigen systeem voor foilstempeling en een foliotoevoersysteem, ondersteunt zowel horizontale als verticale stempeling om aan de eisen van premium kwaliteit te voldoen, met een hotstempelnauwkeurigheid van ±0,1 mm.
•Gepatenteerd servocontrolesysteem voor achterpositieering van de greepbalk garandeert permanente precisie van ±0,075mm.
Uitstekende veelzijdigheid:
•Ondersteunt hotstempelen en reliëfwerk op verschillende materialen.
•Ideaal voor het verwerken van complexe structuurgrafieken in de druk- en verpakkingsindustrie.
•Maakt eenvoudige en snelle wisseling mogelijk tussen hotfoil- en stansprocessen.
Uitstekende kosten-effectiviteit:
•Robuuste gietijzeren frame garandeert stabiliteit.
•Ondersteunt snelle installatie en korte wisseltijden met microafstelapparatuur.
•Gebruiksvriendelijke mens-machine interface voor intuïtief en efficiënt bediening.
•Complet voorraad aan onderdelen voor nasale steun.
 |
 |
 |
| Bladwijzer (4 zuig- en 6 afvoer) |
Papiertransporteenheid |
VOORSTE AFSTEMMING & ZIJDELINGSE AFSTEMMING |
 |
 |
 |
| Synchroneringsriem aandrijving, Intermittent mechanisme |
Micro-instelbaar frame met snelle positioneringsinrichting |
Microafstelbare stansplaat |
 |
 |
 |
| Servo-gestuurde grijperbalk positioneringsapparaat |
Microafstelbare honingraatplaat |
Strip eenheid |
 |
 |
 |
| Grijper margeverwijderingsapparaat |
Doorlopende roll-up gordijnvormige papierafvoerapparaat |
Elektrische Eenheid |
 |
 |
 |
| Duitsland vacuümpomp |
Automatische Smeersysteem |
Koelings/smeermechanisme van de hoofdeenheid |
Technische Parameters
| Model |
MHK-3S1050TTT MHK-3S1050TTTC |
MHK-3S1050TTRC MHK-3S1050TTMC |
MHK-3S1050TRRC | MHK-3S1050TRMC |
| Max. Bladgrootte | 1050×750mm | 1050×750mm | 1050×750mm | 1050×750mm |
| Min. Bladgrootte | 400×360mm | 400×360mm | 400×360mm | 400×360mm |
| Max. Snijformaat | 1040×720mm | 1040×720mm | 1040×720mm | 1040×720mm |
| Max. stempelafmeting | 1040×720mm | 1040×720mm | 1040×720mm | 1040×720mm |
| Maximale reliëfdrukafmeting | 1040×720mm | 1040×720mm | 1040×720mm | 1040×720mm |
| Minimale greepmarge | 9-17mm | 9-17mm | 9-17mm | 9-17mm |
| Minimale snijbreedte | -- / 10-18mm | 10-18mm | 10-18mm | 10-18mm |
| Binnenmaat van de chase | 1123×760mm | 1123×760mm | 1123×760mm | 1123×760mm |
| Voorraadbereik |
Cardboard: 80-2000g\/m², 0,1-2mm Corrugated board: ≤4mm |
Cardboard: 80-2000g\/m², 0,1-2mm Corrugated board: ≤4mm |
Cardboard: 80-2000g\/m², 0,1-2mm Corrugated board: ≤4mm |
Cardboard: 80-2000g\/m², 0,1-2mm Corrugated board: ≤4mm |
| Deeltjes van de voorziening | ≤ ± 0,075 mm | ≤ ± 0,075 mm | ≤ ± 0,075 mm | ≤ ± 0,075 mm |
| Stempelprecisie | ≤±0.1mm | ≤±0.1mm | ≤±0.1mm | ≤±0.1mm |
| Drukprecisie | ≤ ± 0,075 mm | ≤ ± 0,075 mm | ≤ ± 0,075 mm | ≤ ± 0,075 mm |
| Maximale stanskracht systeem pers 1 | 600T | 600T | 600T | 600T |
| Maximale stanskracht systeem pers 2 | 600T | 600T | 600T | 600T |
| Maximale stanskracht systeem pers 3 | 600T | 600T | 600T | 600T |
| Max. werksnelheid | 6200s/h | 6200s/h | 6200s/h | 6200s/h |
| Max. voederstapelhoogte | 1750mm | 1750mm | 1750mm | 1750mm |
| Maximale afleverstapelhoogte | 1500mm | 1500mm | 1500mm | 1500mm |
| Maximale goudfoliediameter | φ250mm Lengte, φ200mm Breedte | φ250mm Lengte, φ200mm Breedte | φ250mm Lengte, φ200mm Breedte | φ250mm Lengte, φ200mm Breedte |
| Elektrisch verwarmingssysteem | 20 Verwarmingszones, 40-180℃ Aanpasbaar | 20 Verwarmingszones, 40-180℃ Aanpasbaar | 20 Verwarmingszones, 40-180℃ Aanpasbaar | 20 Verwarmingszones, 40-180℃ Aanpasbaar |
| Folie breedte | 20–1040 mm | 20-1020mm | 20-1020mm | 20-1020mm |
| Systeem pers 1 | 3 Langs+2 Dwars | 3 Langs+2 Dwars | 3 Langs+2 Dwars | 3 Langs+2 Dwars |
| Systeem pers 2 | 3 Langs+2 Dwars | 3 Langs+2 Dwars | Elektrisch verwarmingssysteem | Elektrisch verwarmingssysteem |
| Pers 3-systeem | 3 Langs+2 Dwars |
Elektrisch verwarmd systeem + stripping (TTRC) Contourexteren+Afstrippen(TTMC) |
Elektrisch verwarmd systeem + afstrippen | Formpunchen+Afstrippen |
| Volledige belasting wattage | 170 kW/170 kW | 152 kW/139 kW | 138kW | 125kW |
| Luchtvereiste | 0,6–0,7 MPa, ≥1 m³/min | 0,6–0,7 MPa, ≥1 m³/min | 0,6–0,7 MPa, ≥1 m³/min | 0,6–0,7 MPa, ≥1 m³/min |
| Nettogewicht van de machine | 47 T/47 T | 46 T/45 T | 45 t | 45 t |
