MHK-1180EFC/1350EFC/1500EFC/1650EFC/1700EFC/1900EFC (automatische stansmachine met stripper (down-feeder))
- Speciaal ontworpen voor bewerking van grootformaat golfkarton
- Bestrijkt volledige formaatgroottes van 1180×1050 mm tot 1900×1400 mm
- Maximale werknelheid: 6.200 vellen/uur; Maximale stansdruk: 450 ton
- Overzicht
- Technische Parameters
- Gerelateerde producten
- Veelgestelde vragen
Productomschrijving
De Dayuan MHK‑EFC-serie automatische stansmachines met afstrippen (down feeder) vormen een intelligente stansoplossing voor massaproductie van golfkarton. De machines zijn verkrijgbaar in meerdere bladbreedtes, van 1180 mm tot 1900 mm, om aan uiteenlopende specificatievereisten te voldoen. Dankzij het onderste vacuümzuigvoedingssysteem wordt het materiaal zacht en stabiel getransporteerd, zelfs bij hoge werksnelheden; dit voorkomt krassen en indrukkingen op bedrukte oppervlakken en maakt de machine bijzonder geschikt voor verpakkingsproductie waarbij strenge eisen aan het uiterlijk worden gesteld. Door snelle orderwisseling ondersteunt de machine continuïteit bij meerdere batches en behoudt hij consistente productnauwkeurigheid onder complexe geautomatiseerde productieomstandigheden, waardoor hij een stabiele en betrouwbare machine vormt voor grootschalige golfkartonverpakkingsproductie.
Zeer aanpasbare oplossingen:
• Maximale snelheid: 7.000 bladen/uur; maximale druk: 450 ton.
• Meerdere verwerkingsbladbreedtes beschikbaar om aan bestellingen voor golfkartonnen dozen met uiteenlopende specificaties te voldoen.
• Drie optionele papierafleverconfiguraties: aflevering met hoge stapel, geïntegreerde tel- en afleverunit en geautomatiseerde koppeling van productielijnen.
Uitvoer van topkwaliteit:
• Voeding via onderzijde-vacuümzuiging zorgt voor zachte bladtransport en voorkomt krassen op bedrukte oppervlakken.
• Hoogprecieze mechanische transmissie; stansnauwkeurigheid ≤ ±0,15 mm voor stabiele en consistente afmetingen van eindproducten.
• Driehoekig frame met vierzijdige afvoer voor grondige afvalverwijdering en verminderde handmatige nabewerkingsinspanning.
 |
 |
|

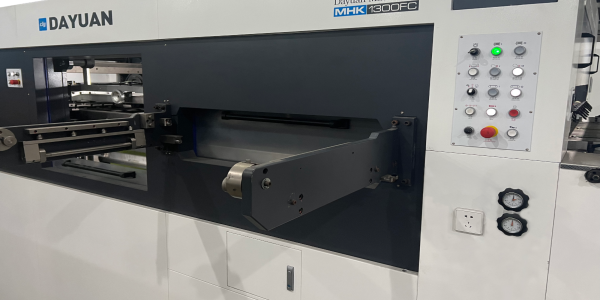

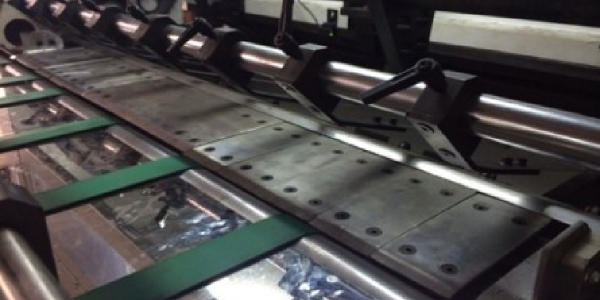

Omlaag voeder |

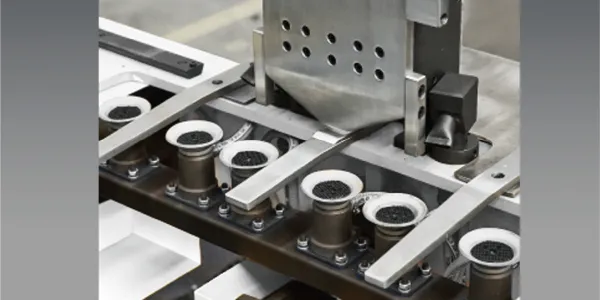

Servomotor transportunit |
VOORSTE AFSTEMMING & ZIJDELINGSE AFSTEMMING |
 |
 |
 |

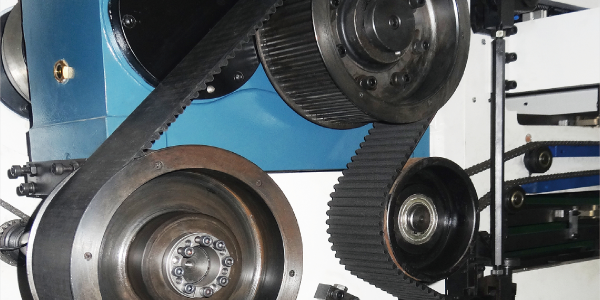

Synchroneringsriem aandrijving, Intermittent mechanisme |

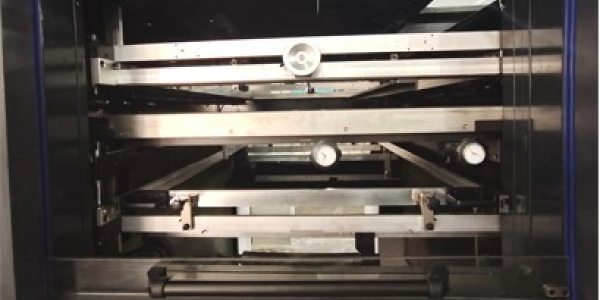

Die-cut eenheid |

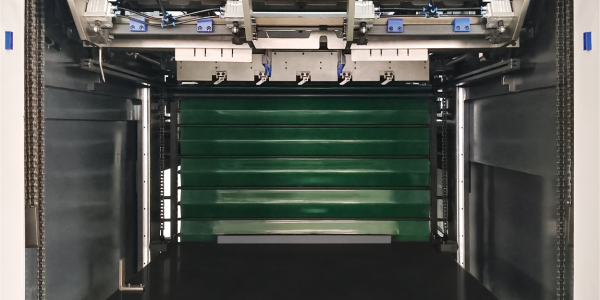

Drielaag afscheidingsectie |
 |
 |
 |

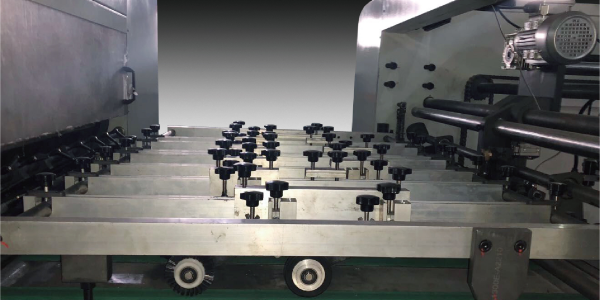

Grijper margeverwijderingsapparaat |

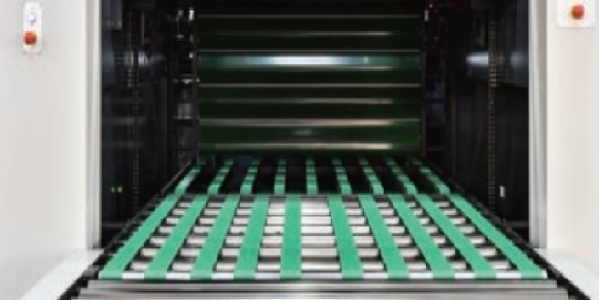

Continu stapelende uitvoereenheid (standaard) |
Batchleverings transporteenheid (Optioneel) |
 |
 |
 |
Elektrische Eenheid |
Duitsland vacuümpomp |
Automatische Smeersysteem |
Technische Parameters
| Model | MHK-1180EFC | MHK-1350EFC |
MHK-1500EFC MHK-1500EFCK |
MHK-1650EFC | MHK-1700EFC | MHK-1900EFC |
| Max. Bladgrootte | 1180×1050mm | 1350×1100mm |
1500×1100 mm (EFC) 1500×1400 mm (EFCK) |
1650×1200mm | 1700×1400 mm | 1900×1400mm |
| Min. Bladgrootte | 470×450mm | 470×450mm |
470×450 mm (EFC) 500×500 mm (EFCK) |
550×500mm | 550×500mm | 650×550mm |
| Max. Snijformaat | 1150×1000mm | 1330×1080mm |
1480×1080 mm (EFC) 1480×1380 mm (EFCK) |
1620×1180mm | 1680×1380 mm | 1870×1380mm |
| Minimale greepmarge | 9-17mm | 9-17mm | 9-17mm | 9-17mm | 9-17mm | 9-17mm |
| Minimale snijbreedte | 10-18mm | 10-18mm | 10-18mm | 10-18mm | 10-18mm | 10-18mm |
| Hoogte van de snijregel | 23,8 mm | 23,8 mm | 23,8 mm | 23,8 mm | 23,8 mm | 23,8 mm |
| Binnenmaat van de chase | 1230×1029 mm | 1390×1120 mm |
1510×1120 mm (EFC) 1520×1430 mm (EFCK) |
1682×1220 mm | 1720×1430 mm | 1920×1430mm |
| Voorraadbereik | Golven karton: ≤8.5mm, E, B, C, A en AB gegolfd papier | Golven karton: ≤8.5mm, E, B, C, A en AB gegolfd papier | Golven karton: ≤8.5mm, E, B, C, A en AB gegolfd papier | Golven karton: ≤8.5mm, E, B, C, A en AB gegolfd papier | Golven karton: ≤8.5mm, E, B, C, A en AB gegolfd papier | Golven karton: ≤8.5mm, E, B, C, A en AB gegolfd papier |
| Deeltjes van de voorziening | ≤±0.1mm | ≤±0,15mm | ≤±0,15mm | ≤±0,15mm | ≤±0,15mm | ≤±0.2mm |
| Maximale stanskracht | 400T | 400T | 400T | 400T | 400T | 450T |
| Max. werksnelheid | 7000s/u | 6000s/u |
6000 s/u (EFC) 5000 s/u (EFCK) |
5000s/u | 4500s/u | 4000s/u |
| Maximale afleverstapelhoogte | 1450mm | 1700mm | 1700 mm / 1500 mm | 1500mm | 1500mm | 1500mm |
| Hoofdmotorvermogen | 11 kW | 15kW | 15 kW / 18,5 kW | 18.5KW | 18.5KW | 18.5KW |
| Volledige belasting wattage | 21kw | 26kw | 26 kW / 30 kW | 30KW | 30KW | 33KW |
| Luchtvereiste | 0,6–0,7 MPa, ≥ 0,37 m³/min | 0,6–0,7 MPa, ≥ 0,75 m³/min | 0,6–0,7 MPa, ≥ 0,75 m³/min | 0,6–0,7 MPa, ≥ 0,75 m³/min | 0,6–0,7 MPa, ≥ 0,75 m³/min | 0,6–0,7 MPa, ≥ 0,75 m³/min |
| Nettogewicht van de machine | 23T | 25t | 26 t / 28 t | 28T | 29T | 33T |
