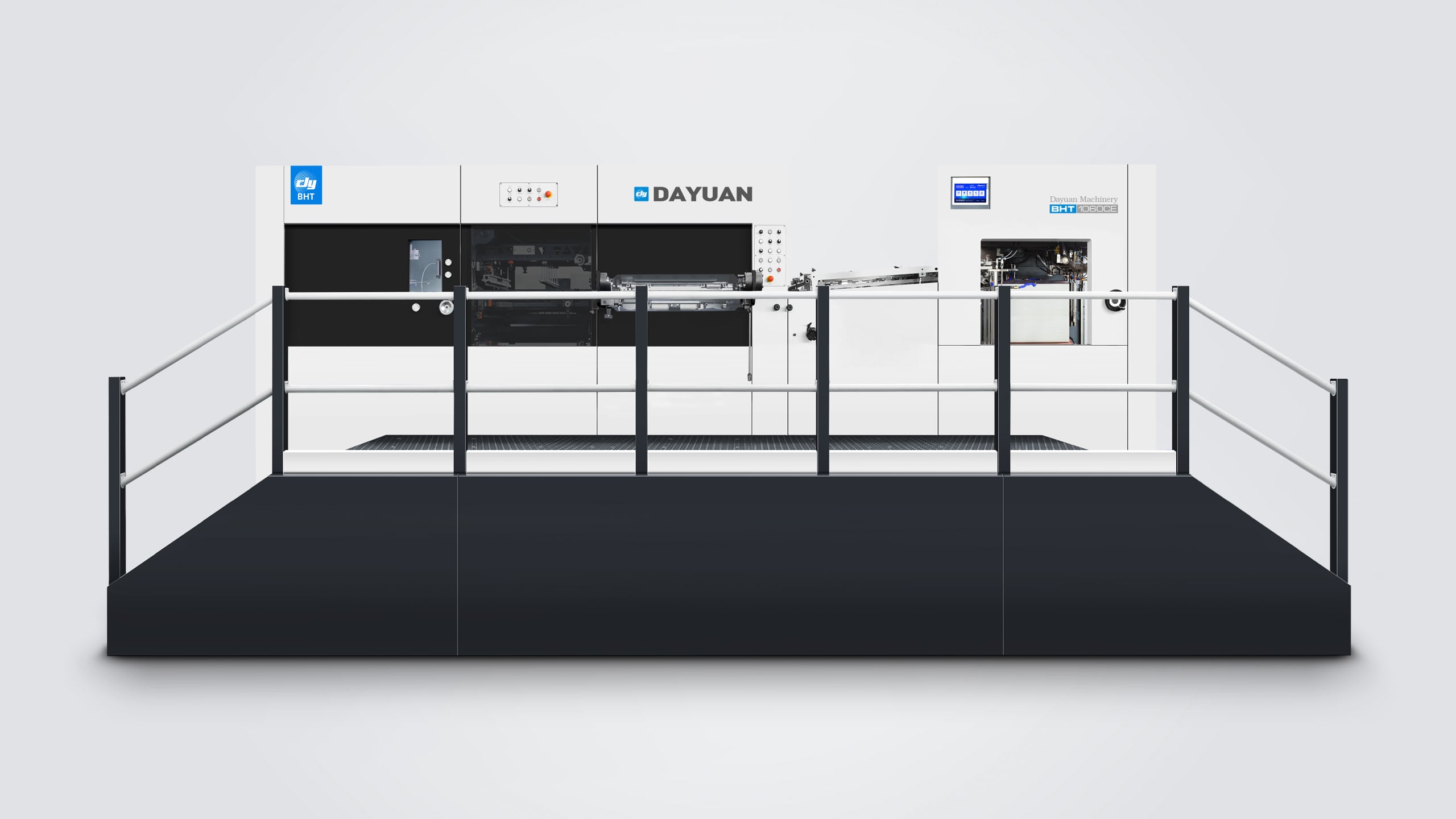

BHT-1060CE/1060ACE/1060ACER
Automatic Die Cutting & Creasing Machine with Stripping
- Განვითარებული 3-ფრეიმოვანი 4-მხრივი ნაკლების გამოტანის ტექნოლოგია: ზედა და ქვედა ფრეიმები მუშაობს, როცა შუა ფრეიმი დარჩება საწყის მდგომარეობაში
- Მაქსიმალური სიჩქარე: 9000 ლистი/ს
- Მაქსიმალური მუშაობის წნევა: 600T
- Ზოგადი მიმოხილვა
- Техნიკური პარამეტრები
- Დაკავშირებული პროდუქტები
- Ხშირად დასმული კითხვები
Პროდუქტის აღწერა
Მდგრადი პარტნიორობის მისაღწევად ავტომატური ბრტყელი საწყისი მანქანების შემთხვევაში სიზუსტე და მოწყობილობის სიგრძესიცოცხლოვანება გადამწყვეტი მნიშვნელობის მქონე ფაქტორებია საჭრელი მანქანა dayuan BHT-1060CE/1060ACE/1060ACER ავტომატური ჭრისა და გაფართოების მანქანა სტრიპინგით უზრუნველყოფს განსაკუთრებულ სიზუსტეს საუკეთესო ჭრის ხარისხის მისაღებად, ასევე საშუალებას აძლევს მორგებადი კონფიგურაციების გამოყენებას თქვენი წარმოების საჭიროებების შესატანად — ეს ამაღლებს ეფექტურობას და ამცირებს ექსპლუატაციურ ხარჯებს.
Გამოქმედების გარკვეული:
•Მაქსიმალური სიჩქარე: 9,000 ლистი/საათი
•Მაქსიმალური წნევა: 600 ტონი
•Ხელს უწყობს სწრაფ დამზადებას და სწრაფ გადაყვანას მიკროგადამწეობის მოწყობილობებით.
•Ავტომატური უწყვეტი რულონის ტიპის მიწოდების მოწყობილობა.
Უმაღლესი ხარისხი:
•Დამჭრის სიზუსტე ±0.075 მმ
•Მძიმე ტიპის/გათბობის სისტემა მისაღებია (არჩევანითი).
•Ტურბო ცვლადი სიჩქარის გადაცემა უზრუნველყოფს ნათელ კლებას გარკვეული ბურებისა და გამორთვის გარეშე, რაც უზრუნველყოფს უნაკვეთად გამომავალს.
•3-ჩარჩოიანი 4-მხრიანი ნარჩენების ამოღების ტექნოლოგია, სადაც ზედა და ქვედა ჩარჩოები მოძრაობს, ხოლო შუა ჩარჩო უძრავი რჩება, რაც ამცირებს ნაგულის მოძრაობის გამო წარმოქმნილ შეცდომებს
•Აბაზანი ქვეყნური მწკრივები (სხვადასხვად მცირე მაგრამ უზრუნველყოფოდი) შეძლებენ მั่ნათლებას დაცული ჩანაწერის დროს, ნებისმიერი სიჩქარით.
Შესანიშნავი ხარჯთა ეფექტურობა:
•Მძიმე ქვასის კონსტრუქცია დარწმუნებულად საჭირო სტაბილობას უზრუნველყოფს.
•Ინტუიტიური მან-მაशინის ინტერფეისი (HMI) მომხმარებლისთვის მეგობრურად, შეცდომების გარეშე მუშაობისთვის.
•Სრული დაცული ნაწილების მარკეტინგის ჯაჭვი გარანტირებს გარკვეული პირების მეტყველებას შემდეგ საყიდლებში.
 |
 |
 |
Მიმაგრებელი (4 შეღწევა და 6 მიწოდება) |
Ულტრასაუნდოვანი წყაროების მონაცემების გამოკვლევა |
Ქაღალდის გადამცემი მოწყობილობა |
 |
 |
 |
Დროის ქამრის მართვის მოწყობილობა |
Კარბონული ფიბრული გაქრების ბარი |
Გამოკვეთის ჩეისი სწრაფად დასაბლოკად მოწყობილებით |
 |
 |
 |
Მიკროგადამწეობადი კვეთის ფირფიტა |
Სერვო კონტროლირებადი ხელის პოზიციონირების მოწყობილობა |
Სახელურის ფორმის ფილა სწრაფად დასაბლოკად მოწყობილებით |
 |
 |
 |
Ფირფიტის სწრაფი ბლოკირების მოწყობილობა |
Gripper ზოლის მოსაჭრელი მოწყობილობა |
Უწყვეტი მოქმედების რულო ტიპის ქაღალდის მიმართვის მოწყობილობა |
 |
 |
 |
Ელექტრო ერთეული |
Გერმანიის ვაკუუმური პომპა |
Ძირითადი ბლოკის გაგრილების/სმიბის მექანიზმი |
 |
||
Ავტომატური სმიბის სისტემა |
Техნიკური პარამეტრები
|
Მოდელი |
BHT-1060CE |
BHT-1060ACE |
BHT-1060ACER |
|
Მაქსიმალური ფურცლის ზომა |
1060 × 760 მმ |
1060 × 760 მმ |
1060 × 760 მმ |
|
Მინიმალური ფურცლის ზომა |
400×350 მმ |
400×350 მმ |
400×350 მმ |
|
Მაქსიმალური ჭრის ზომა |
1060×745 მმ |
1060×745 მმ |
1060×745 მმ |
|
Მაქსიმალური გაჭრივი ფართობი |
/ |
/ |
1060×745 მმ |
|
Მინიმალური გრიპერის მარგინალი |
9-17მმ |
9-17მმ |
9-17მმ |
|
Მინიმალური სიგანე დაჭრილობისთვის |
10-18 მმ |
10-18 მმ |
10-18 მმ |
|
Საჭრიანი წესის სიgi |
23.8 მმ |
23.8 მმ |
23.8 მმ |
|
Შიდა ჩასახვის ზომა |
1080×790მმ |
1080×790მმ |
1080×790მმ |
|
Მარაგის დიაპაზონი |
Ქაღალდი: 80-2000გ/მ², 0.1-2მმ |
Ქაღალდი: 80-2000გ/მ², 0.1-2მმ |
Ქაღალდი: 80-2000გ/მ², 0.1-2მმ |
|
Კვეთის სიზუსტე |
≤±0.075მმ |
≤±0.075მმ |
≤±0.075მმ |
|
Გამოჩენის ზუსტობა |
/ |
/ |
≤±0.075მმ |
|
Მაქსიმალური გაჭრივი ძალა |
300 ტ |
600T |
600T |
|
Მაქსიმალური მუშაობის სიჩქარე |
9000s/ч |
8000s/საათი |
8000s/საათი |
|
Მაქსიმალური ფიდერის კრებადის სიმაღლე |
1630mm |
1630mm |
1630mm |
|
Მაქსიმალური მიწოდების კუპე სიმაღლე |
1480მმ |
1480მმ |
1480მმ |
|
Ელექტრო-გაცხელების სისტემა |
/ |
/ |
20 გამყირვალი ზონა, 40-180℃ რეგულირებადი |
|
Ძირითადი მоторის ძალა |
15 კვ |
15 კვ |
15 კვ |
|
Სრული დატვირთვის ვატაჟი |
24KW |
24KW |
36 კვტ |
|
Ჰაერის მოთხოვნა |
0.6-0.7MPa, ≥0.37m³/წუთში |
0.6-0.7MPa, ≥0.37m³/წუთში |
0.6-0.7MPa, ≥0.37m³/წუთში |
|
Მანქანის წმინდა წონა |
21T |
23T |
23T |
|
Მანქანის ზომები (L×W×H) |
7715×4466×2402 მმ |
7715×4616×2402 მმ |
7715×4616×2402 მმ |
|
Მაშინის ზომები (და კვარტის გადაწყვეტით) (L×W×H) |
7715×5366×2402 მმ |
7715×5516×2402 მმ |
7715×5516×2402 მმ |
