MHC-1060AT／1350AT／1500AT
自動ホイルホットスタンピング＆ダイカット機(重作業用)
- ホットスタンピングと深押し加工用に設計され、1060mmから1500mmまでの全サイズに対応しています。
- 最大速度: 7500枚/時
- 最大作動圧力: 600T
- 概要
- 技術パラメータ
- 関連製品
製品の説明
このモデルは、多様な生産要件に対応するために複数のサイズで利用可能で、最大ホイル押出面積は1480×1080mmです。迅速な投資回収が可能なコスト効果に優れたホイル押出およびダイカッティングマシンであり、シンプルで効率的なコントロールを備えた高度な自動化操作により、オペレーターの専門知識を最小限に抑え、労働コストを効果的に削減します。
顧客市場の拡大:
•この機械はホイル押出とダイカットの両方を行えるため、製品の多様化を実現します。さまざまな素材への押出能力により、工場の生産性が大幅に向上します。
信頼性の高い性能
•最大7,500枚/時間の速度と600トンの圧力容量を持ち、大量生産の需要に応えます。自社開発の統合されたホイル押出制御システムとホイル供給機構により、高品質な押出が保証されます。
安定した動作:
•自動給油システムと精密温度制御式潤滑（冷却）システムを搭載しており、一貫した信頼性のある生産のために最適な油温を維持します。
 |
 |
 |
| フィーダ |
輸送ユニット |
フロントゲージ＆サイドゲージ |
 |
 |
 |
| タイミングベルト駆動装置 |
プレートフレーム |
ホットスタンピングユニット |
 |
 |
 |

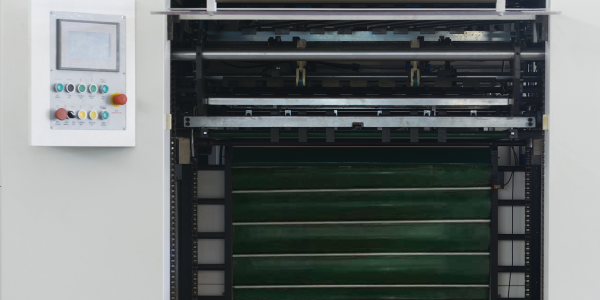

| 自動連続収集装置 |
電気ユニット |
ドイツ 真空ポンプ |
 |
 |
|
| 集中潤滑 |

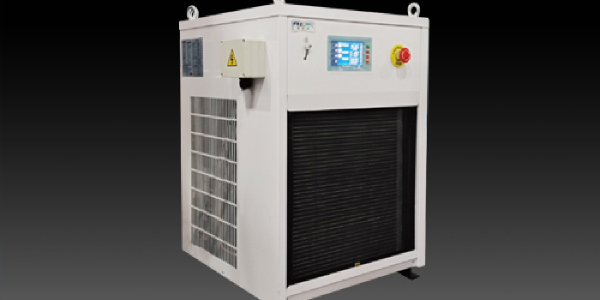

メインエンジンの冷却および潤滑機構 |
技術パラメータ
|
モデル |
MHC-1060AT |
MHC-1350AT |
MHC-1500AT |
|
最大シートサイズ |
1080×780mm |
1350×1100mm |
1500×1100mm |
|
最小シートサイズ |
400×350mm |
470×450mm |
470×450mm |
|
最大カッティングサイズ |
1060×760mm |
1330×1080mm |
1480×1080mm |
|
最大スタンピングサイズ |
1060×760mm |
1330×1080mm |
1480×1080mm |
|
最小グリッパーマージン |
9-17mm |
9-17mm |
9-17mm |
|
カッティングルールの高さ |
23.8mm |
23.8mm |
23.8mm |
|
内部チェイスサイズ |
1120×786mm |
1360×1118mm |
1510×1118mm |
|
在庫範囲 |
段ボール: 80-2000g/m²、0.1-2mm |
段ボール: 200-2000g／m²,0.2-2mm |
段ボール: 250-2000g／m²,0.25-2mm |
|
ダイカット精度 |
≤±0.1mm |
≤±0.15mm |
≤±0.15mm |
|
スタンピング精度 |
≤±0.1mm |
≤±0.15mm |
≤±0.15mm |
|
加熱精度 |
≤±0.1mm |
≤±0.2mm |
≤±0.2mm |
|
最大切断力 |
600T |
500T |
500T |
|
最大作業速度 |
7500秒/時 |
5500枚/時 |
5500枚/時 |
|
最大フィーダー積み高さ |
1600MM |
1600MM |
1600MM |
|
最大配送積載高さ |
1400mm |
1400mm |
1400mm |
|
最大ゴールドダイオール径 |
φ250mm 縦、φ200mm 横 |
φ250mm 縦、φ200mm 横 |
φ250mm 縦、φ200mm 横 |
|
電気加熱システム<br> |
20加熱ゾーン、40-180℃ 調整可能 |
20加熱ゾーン、40-180℃ 調整可能 |
20加熱ゾーン、40-180℃ 調整可能 |
|
フォイル幅 |
20-1020mm |
20-1320mm |
20-1470mm |
|
メインモーター出力 |
15kW |
22KW |
22KW |
|
定格負荷出力 |
52kw |
67KW |
67KW |
|
空気要求<br> |
0.6-0.7MPa、≥0.37m³／min |
0.6-0.7MPa、≥0.75m³／min |
0.6-0.7MPa、≥0.75m³／min |
|
機械の正味重量 |
20.5T |
25T |
26T |
|
機械サイズ(長さ×幅×高さ) |
7300×4306×2620mm |
9956×4506×2752mm |
9956×4706×2752mm |
