MHK-820T/1050AT(C)/1180AT/1350AT/1500AT
Automatikus Rostás Nyomtatási és Vágó Gép (nagyterhelésű)
- Különlegesen tervezve a forró foliós nyomtatás és mély domborítás szempontjából, amely fedezze ki az összes 820 mm és 1500 mm közötti tartományt.
- Maximális sebesség: 7500 lap/ó
- Maximális munkahatás: 600T
- Áttekintés
- Műszaki paraméterek
- Kapcsolódó termékek
Termékleírás
A Dayuan MHK-sorozatú automata forró fóliázó és kivágógép több különböző méretben áll rendelkezésre, hogy különféle gyártási igényeit kielégítse, a forró fóliázási méretek 800×580 mm-től 1480×1080 mm-ig terjednek.
Ez a nagy teljesítményű automata forró fóliázó gép megbízható és tartós működést biztosít, így ideális a prémium papír csomagolásokhoz, amelyek nagy területű fóliázást és dombosítást (mély domborzatot) igényelnek, beleértve a luxus italcsomagolásokat, ajándékdobozokat, prémium papírtáskákat és elektronikai csomagolásokat. Kiemelkedő megtérüléssel rendelkezik, így kiváló értéket nyújt, lehetővé téve, hogy versenyképes befektetéssel is élvezhesse a legmagasabb színvonalú kivágási minőséget.
Hiteles teljesítmény:
•Maximális sebesség: 7 500 lap/óra; maximális nyomás: 600 tonna.
•Saját foil bélyegző vezérlőrendszerrel és foil tápegységgel rendelkezik, amely mind függőleges, mind vízszintes bélyegzést támogat a prémium minőség igényeinek megfelelően.
•20 függetlenül vezérelt hőmérsékleti zóna
•Ott van a automatikus olajellátó rendszer és a pontossági hőszabályozott olajozó (hűtés) rendszer, amely konzisztens, megbízható termelést biztosít optimális olajhőmérséklet mellett.
•Szabadon bírálható fogójárnító hátsó helyezésű szervóvezérlőrendszer garantál végleges pontosságot ±0,075 mm-ra.
Kiemelkedő sokoldalúság:
•Támogatja a forró bélyegzést és domborítást különféle anyagokon
• Ideális összetett szerkezetű grafikák feldolgozásához a nyomdai és csomagolóiparban
• Lehetővé teszi az egyszerű és gyors váltást a fóliás forralási és kivágási folyamatok között.
Kiváló költség hatékonyság:
•Támogatja a gyors felszerelést és gyors átállítást mikroállító eszközökkel.
•Felhasználóbarát ember-gép interfész intuitív és hatékony működéshez.
•Teljes körű szervizalapok ellátási lánca az utánugró támogatásért.
 |
 |
 |
| Adagoló (4 szívó és 6 szállító) |

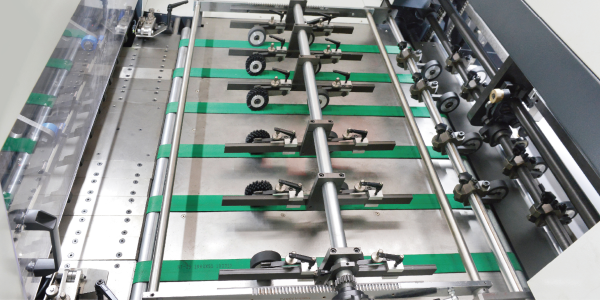

Papírszállító egység |

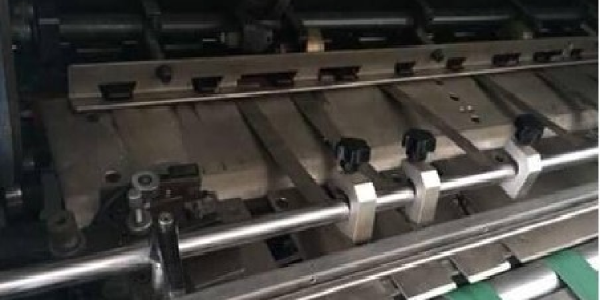

ELŐRENGEDÉS ÉS OLDALI RÉSZ |
 |
 |
 |

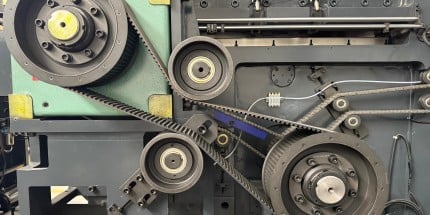

| Időzítőszíj-hajtás, megszakító mechanizmus |
Mikroállítható kivágólemez |
MÓDUL GYORS RAGASZTÓ ESZKÖZ |
 |
 |
 |

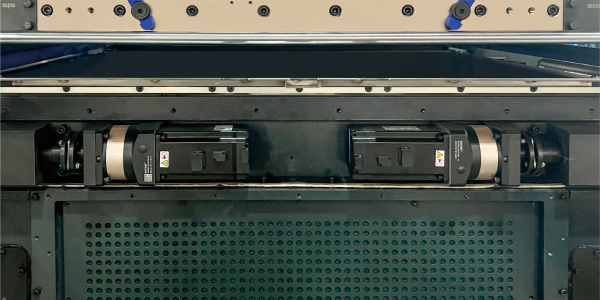

| Szervóvezérelt fogó rúd pozicionáló eszköz |
Méhsejt lemez |

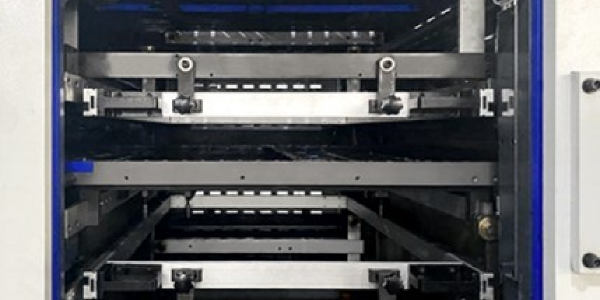

Tisztító egység (MHK-1050ATC) |
 |
 |
 |

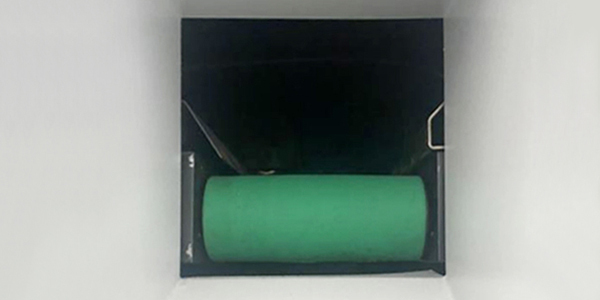

| Markoló szélleválasztó berendezés (MHK-1050ATC) |

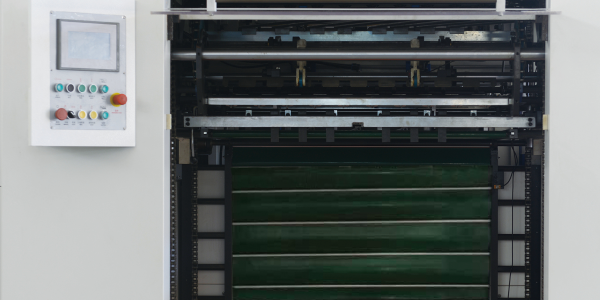

Folyamatos működésű függönytípusú papírkiszállító eszköz |
Elektromos egység |
 |
 |
 |
| Német vákuumpumpa |
Automatikus olajzás rendszer |

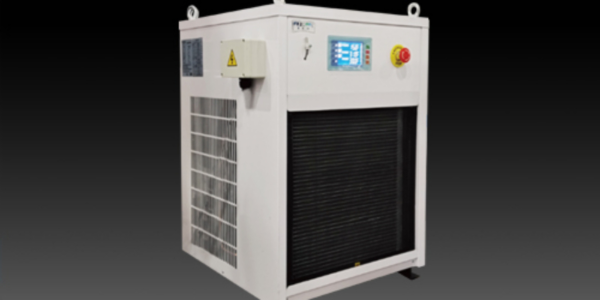

Fő egység hűtő/kenő mechanizmus |
Műszaki paraméterek
|
Modell |
MHK-820T |
MHK-1050AT MHK-1050ATC |
MHK-1180AT |
MHK-1350AT |
MHK-1500AT |
|
Maximális lapméret |
820×600mm |
1050×750mm |
1180×1050mm |
1350×1100 mm |
1500×1100 mm |
|
Minimális lapméret |
310×260mm |
400×360mm |
400×360mm |
470×450 mm |
470×450 mm |
|
Maximális vágási méret |
800×580mm |
1040×720mm |
1150×1000mm |
1330×1080 mm |
1480×1080 mm |
|
Maximális bélyegző méret |
800×580mm |
1040×720mm |
1150×1000mm |
1330×1080 mm |
1480×1080 mm |
|
Maximális kivonási terület |
800×580mm |
1040×720mm |
1150×1000mm |
1330×1080 mm |
1480×1080 mm |
|
Minimális fogó margó |
9-17mm |
9-17mm |
9-17mm |
9-17mm |
9-17mm |
|
Vágószabály magassága |
23,8 mm |
23,8 mm |
23,8 mm |
23,8 mm |
23,8 mm |
|
Vágások minimális szélessége |
/ |
-- / 10-18mm |
/ |
/ |
/ |
|
Belső keret mérete |
910×610mm |
1140×755mm |
1230×1028mm |
1360×1130mm |
1510×1130mm |
|
Készlet tartomány |
Karton: 80-2000g/m², 0.1-2mm |
Karton: 80-2000g/m², 0.1-2mm |
Papírkarton: 100-2000g/m², 0.1-2mm |
Karton: 200-2000g/m², 0.2-2mm |
Karton: 250-2000g/m², 0.25-2mm |
|
Stancolási pontosság |
≤±0,1 mm |
≤±0.075mm |
≤±0,1 mm |
≤±0,1 mm |
≤±0,1 mm |
|
Bélyegző pontosság |
≤±0,1 mm |
≤±0,1 mm |
≤±0,1 mm |
≤±0,1 mm |
≤±0,1 mm |
|
Fűtési pontosság |
≤±0,1 mm |
≤±0.075mm |
≤±0.15mm |
≤±0.15mm |
≤±0.15mm |
|
Max. Vágóerő |
300T |
600T |
600T |
600T |
600T |
|
Maximális zárolási sebesség |
7500 s/h |
7500 s/h |
7000s/ó |
5500s/h |
5500s/h |
|
Maximális elhelyezési halom magassága |
1500mm |
1600mm |
1600mm |
1600mm |
1600mm |
|
Maximális szállítási halom magasság |
1300mm |
1400mm |
1400mm |
1400mm |
1400mm |
|
Max. aranyos olaj átmérő |
φ250mm hosszirányú, φ200mm távolságra merőleges |
φ250mm hosszirányú, φ200mm távolságra merőleges |
φ250mm hosszirányú, φ200mm távolságra merőleges |
φ250mm hosszirányú, φ200mm távolságra merőleges |
φ250mm hosszirányú, φ200mm távolságra merőleges |
|
Elektromos fűtési rendszer |
20 melegítő zóna, 40-180℃ szabályozható |
20 melegítő zóna, 40-180℃ szabályozható |
20 melegítő zóna, 40-180℃ szabályozható |
20 melegítő zóna, 40-180℃ szabályozható |
20 melegítő zóna, 40-180℃ szabályozható |
|
Fólia szélesség |
20-780mm |
20-1020mm |
20-1150mm |
20-1320mm |
20-1470mm |
|
Fő motor teljesítmény |
11KW |
15 kW |
15 kW |
22KW |
22KW |
|
Teljes terhelés teljesítménye |
52kw |
56kw |
67KW |
67KW |
67KW |
|
Levegőigény |
0.6-0.7MPa, ≥0.37m³\min |
0.6-0.7MPa, ≥0.37m³\min |
0.6-0.7MPa, ≥0.37m³\min |
0.6-0.7MPa, ≥0.75m³\min |
0.6-0.7MPa, ≥0.75m³\min |
|
A gép nettó súlya |
14,5T |
20T / 20,5T |
24T |
34T |
36T |
|
Gép méretei (H×Sz×M) |
6485×3676×2388mm |
7100×4317×2643 mm (1050AT) 7100×5017×2643 mm (1050ATC) |
7700×4500×2450mm |
10213×5063×2718 mm |
10213×5263×2718 mm |
