MHK-820/1050/1180 (Stroj za automatsko presijecanje matrice)
- Maksimalna brzina: 7.500 listova/sat; Maksimalni tlak: 600 tona
- 50% brža promjena ploča u odnosu na industrijske standardizacije
- Povećajte efikasnost proizvodnje dok smanjujete operativne troškove
- Pregled
- Uređaj za upravljanje
- Srodni proizvodi
Opis proizvoda
Preciznost, izdržljivost i stabilnost ključni su faktori kod automatskih mašina za rezanje ploča. Dayuan MHK-serije Automatska mašina za rezanje ploča nudi više opcija veličine ploča koje variraju od 820×600 mm do 1500×1110 mm, zadržavajući preciznost čak i pri maksimalnim brzinama rada, što znatno povećava učinkovitost proizvodnje uz smanjenje troškova rada. Nudimo prilagodive konfiguracije koje omogućuju fleksibilne funkcionalne prilagodbe za ispunjenje vaših specifičnih proizvodnih potreba, omogućujući brzi rast produktivnosti uz našu automatsku mašinu za rezanje ploča.
Izvrsna produktivnost:
•Maksimalna brzina: 7.500 listova/sat
•Maksimalni tlak: 600 tona
•promjena ploče za 50% brže značajno povećava proizvodnost i produžava radno vrijeme
•Automatski neprekidni uređaj za odvod roletne vrste.
Odlična kvaliteta:
•Servo upravljana uređaj za pozicioniranje stezne letve (patent na izum)
•Sustav za grijanje/teški sustav dostupan (opcija).
•Općenito opremljen automatskim sustavom za dovod ulja i preciznim sustavom za podmazivanje upravljanog temperature (hlađenja), održava optimalnu temperaturu ulja za kontinuiranu proizvodnju.
Izvrsna učinkovitost troškova:
•Intuitivni IMI (čovjek-stroj sučelje) za korisnički prijateljsku, pogreškama prigušenu radnju.
•Potpuna lanka opskrbe s dijelovima osigurava bezbrinu podršku nakon prodaje.
 |
 |
 |
Dovodni uređaj (4 usisna i 6 isporučna) |
Jedinica za transport papira |
PREDAJNI I BOČNI MERITI |
 |
 |
 |
Pogon pomoću klinastog remena, intermitentni mehanizam |
Pločasti okvir |

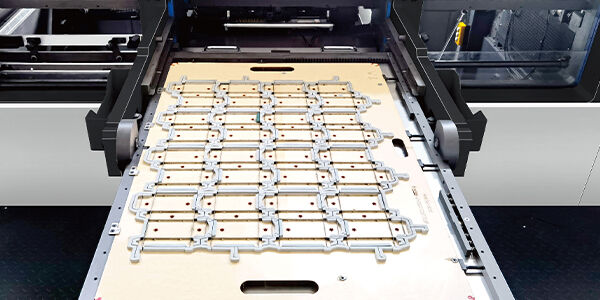

Mikroregulacijska ploča za rezanje |
 |
 |
 |
Uređaj za pozicioniranje hvataljke s servo upravljanjem |

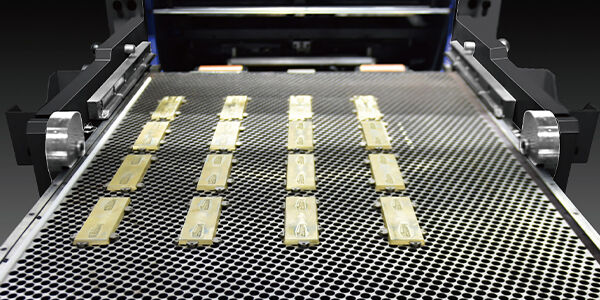

Ploča u obliku pčelinjeg saća |
Uređaj za isporuku papira s neprekidnim rolnim zastorom |
|
|
|
Električni dio |
Njemački vakuumski pump |
Sustav automatskog maširanja |
|
||
Mehanizam hlađenja/podmazivanja glavne jedinice |
Tehnički parametar
|
Model |
MHK-820 |
MHK-1050 MHK- 1050A MHK- 1050AR |
MHK-1180 MHK- 1180A MHK- 1180AR |
|
Maksimalna veličina lista |
820×600mm |
1050×750 mm |
1180×1050mm |
|
Minimalna veličina lista |
310×260mm |
400×360 mm |
400×360 mm |
|
Maksimalna veličina rezanja |
800×580mm |
1040×720 mm |
1150×1000mm |
|
Najveći područje za odbijanje |
/ |
-- / -- / 1040×720mm |
--\/ --\/ 1150×1000mm |
|
Minimalna margina hvatača |
9-17 mm |
9-17 mm |
9-17 mm |
|
Visina pravila zarezivanja |
23,8 mm |
23,8 mm |
23,8 mm |
|
Veličina unutarnjeg okvira |
910×610mm |
1140×755 mm |
1230×1028mm |
|
Raspon zaliha |
Karton: 80-2000g/m², 0.1-2mm Valčasti karton: ≤4mm |
Karton: 80-2000g\/m², 0.1-2mm |
Karton: 100-2000g/m², 0.1-2mm Valčasti karton: ≤4mm |
|
Preciznost rezanja pomoću reznice |
smanjenje od 0,5% do 0,5% |
≤±0,075 mm |
smanjenje od 0,5% do 0,5% |
|
Točnost obočavanja |
/ |
--\/ --\/ ≤±0.075mm |
--\/--;--≤±0.1mm |
|
Maks. sila rezanja |
300T |
300T \/ 600T \/ 600T |
400T / 600T / 600T |
|
Maksimalna radna brzina |
7500 g/h |
7500 g/h |
7000s/h |
|
|
1500mm |
1600 MM |
1600 MM |
|
Maksimalna visina hrpe za isporuku |
1300 mm |
1400mm |
1400mm |
|
Sustav električnog grijanja |
/ |
-- / -- / 20 toplinskih zona, prikladno 40-180℃ |
-- / -- / 20 toplinskih zona, prikladno 40-180℃ |
|
Snaga glavnog motora |
11KW |
11KW / 15KW / 15KW |
11KW / 15KW / 15KW |
|
Snaga punog opterećenja |
16KW |
16KW / 21KW / 35KW |
18KW / 23KW / 35KW |
|
Potreba za zrakom |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.37m³\/min |
|
Neto težina stroja |
12T |
16T / 18.5T / 18.5T |
19T / 21,5T / 22T |
|
Dimenzije stroja (D׊×V) |
5695×3676×2185 mm |
6150 × 4258 × 2334 mm (1050) |
6262×4610×2504mm |
|
6150×4317×2334mm (1050A) |
|||
|
6150×4317×2334 mm (1050AR) |
