MHC-1100E/1300E/1350E/1500E/1650E (Automatski uređaj za presijecanje (tiptronic))
- Odgovara za različite veličine kartona i valjastog papira
- Dvije opcije davanja papira za fleksibilno rješavanje različitih papirnih uvjeta
- Maksimalna brzina: 7,500 listova/sat; Maksimalni tlak: 400 tona
- Pregled
- Tehnički parametri
- Srodni proizvodi
Opis proizvoda
Dayuan MHC-E serija Automatska stroj za rezanje matrica (Tiptronic) ima dvije funkcije rada: ručno hranjenje papira i automatsko hranjenje papira. Kada je valoviti papir ravan, može se koristiti automatsko hranjenje papira radi povećanja učinkovitosti; ako je valoviti papir neujednačen, može se koristiti ručno hranjenje papira. Ima visoku preciznost rezanja matrica i visok postotak iskoristka gotovih proizvoda s maksimalnom brzinom od 7500 komada/sat i maksimalnim tlakom od 400 tona.
 |
 |
 |
Davalka (tiptronic) |
Jedinica za transport pomoću servo motora |
PREDAJNI I BOČNI MERITI |
 |
 |
 |
Jedinica za izrezivanje |
Pločasti okvir |

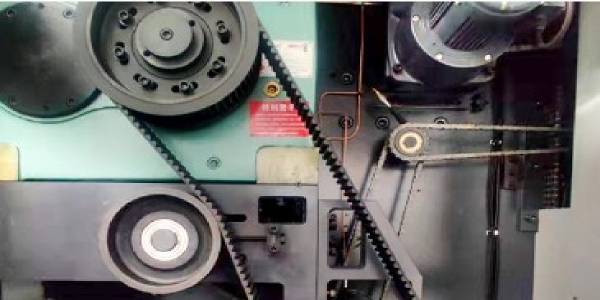

Pogon pomoću klinastog remena, intermitentni mehanizam |
 |
 |
 |
Uređaj za isporuku papira s neprekidnim rolnim zastorom |
Električni dio |
Njemački vakuumski pump |
|
||
Sustav automatskog maširanja |
Tehnički parametri
|
Model |
MHC-1100E |
MHC-1300E |
MHC-1350E |
MHC-1500E |
MHC-1650E |
|
Maksimalna veličina lista |
1100×790mm |
1290×940 mm |
1350×1100 mm |
1500×1100 mm |
1650×1200 mm |
|
Minimalna veličina lista |
smanjenje |
470×450 mm |
470×450 mm |
470×450 mm |
550×500 mm |
|
Maksimalna veličina rezanja |
1070×770mm |
1280×920 mm |
1330×1080 mm |
1480×1080 mm |
1620×1180 mm |
|
Minimalna margina hvatača |
9-17 mm |
9-17 mm |
9-17 mm |
9-17 mm |
9-17 mm |
|
Visina pravila zarezivanja |
23,8 mm |
23,8 mm |
23,8 mm |
23,8 mm |
23,8 mm |
|
Veličina unutarnjeg okvira |
smanjenje od 10 mm |
1310×948 mm |
1360×1118 mm |
1510×1118 mm |
1682 × 1219 mm |
|
Raspon zaliha |
Karton: ≥200g/m²; Valjeni karton: ≤7mm, E, B, C, A i AB valjena papira |
Karton: ≥200g/m²; Valjeni karton: ≤8.5mm, E, B, C, A i AB valjena papira |
Karton: ≥200g/m²; Valjeni karton: ≤8.5mm, E, B, C, A i AB valjena papira |
Karton: ≥250g/m²; Valjeni karton: ≤8.5mm, E, B, C, A i AB valjena papira |
Karton: ≥350g/m²; Valjeni karton: ≤8.5mm, E, B, C, A i AB valjena papira |
|
Preciznost rezanja pomoću reznice |
smanjenje od 0,5% do 0,5% |
≤±0.15mm |
≤±0.15mm |
≤±0.15mm |
≤±0.2mm |
|
Maks. sila rezanja |
300T |
400T |
400T |
400T |
400T |
|
Maksimalna radna brzina |
7500 g/h |
5500s/h |
5500s/h |
5500s/h |
4500s/h |
|
Maksimalna visina stog feedera |
1600 MM |
1600 MM |
1600 MM |
1600 MM |
1600 MM |
|
Maksimalna visina hrpe za isporuku |
1400mm |
1400mm |
1400mm |
1400mm |
1400mm |
|
Snaga glavnog motora |
11KW |
11KW |
15kW |
15kW |
18,5 kW |
|
Snaga punog opterećenja |
18KW |
18KW |
22KW |
22KW |
26kw |
|
Potreba za zrakom |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.75m³\/min |
|
Neto težina stroja |
16T |
18T |
19T |
20T |
22T |
|
Dimenzije stroja (D׊×V) |
6440×4256×2350mm |
8276×4506×2467mm |
8546×4506×2452mm |
8546×4706×2452mm |
9144×5117×2582mm |
