MHK-1180FC/1300FC/1350FC/1500FC/1650FC (Machine de découpe automatique avec déstripage)
- Spécialement conçu pour le marché du papier ondulé au format large
- Couvrant toutes les tailles allant de 1290×940 mm à 1650×1200 mm
- Vitesse maximale : 6 200 feuilles/heure ; Pression maximale : 450 tonnes
- Aperçu
- Paramètres techniques
- Produits connexes
Description du produit
Cette machine est très efficace et précise, adaptée à divers produits en papier, avec des erreurs de découpe contrôlées dans une plage de ±0,1 mm. La conception de déstripage à trois couches et quatre côtés, ainsi que la collecte de papier intelligente, rendent l'opération plus efficace et ordonnée. L'ensemble de la machine est stable, durable et dispose d'une protection de sécurité complète. Elle présente également les avantages d'une forte pression de découpe et d'une manipulation simple.
Spécialement développée pour le marché du carton ondulé par Dayuan, cette machine de découpe propose plusieurs configurations de taille avec une dimension maximale de feuille allant de 1290×940 mm à 1650×1200 mm, la rendant idéale pour une production en grand volume de conditionnements multiples, y compris des caisses de bière, des cartons d'électroménager, des conteneurs d'expédition eBay/Amazon, des boîtes-cadeaux premium et des caisses de lait. Dotée d'une automatisation complète de la section d'alimentation à celle de livraison, ce système avancé optimise à la fois le rendement et l'efficacité coûteuse, s'imposant comme la solution de premier plan pour vos besoins de découpe au format large.
Solutions hautement personnalisables :
Trois options d'alimentation en papier disponibles : alimentateur par bord avant, alimentateur inférieur et alimentateur tiptronic
Trois options de livraison disponibles : section de collecte haute pile, section de comptage et collecte de papier, et ligne de production en liaison
Vitesse maximale : 6 200 feuilles/heure ; Pression maximale : 450 tonnes.
Résultat de qualité premium :
En intégrant plusieurs technologies avancées, notre système atteint une précision exceptionnelle lors du traitement des cartons ondulés. Le processus de production entièrement automatisé réduit considérablement le temps de formation et de préparation des opérateurs, permettant une sortie de haute qualité immédiate.
 |
 |
|
Alimentateur à bord avant |
Alimentateur vers le bas |

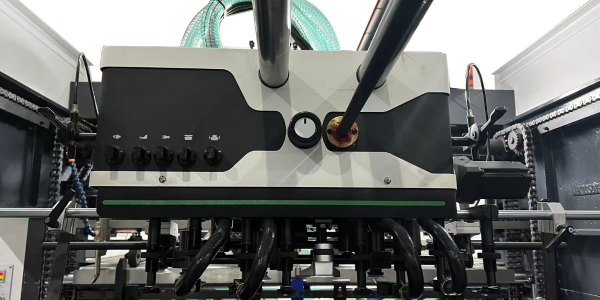

Alimentateur (tiptronic) |
 |
 |
 |
UNITÉ DE TRANSPORT |
RÉGLAGE AVANT ET LATÉRAL |
Dispositif à courroie crantée |
 |
 |
 |
SECTION DE DÉCOUPE |
Section de séparation en trois couches |
DISPOSITIF DE RETRAIT DES CHUTES PAR PINCES |
 |
 |
 |
Dispositif de collecte sans arrêt automatique (standard) |
Section de comptage et de collecte du papier (optionnel) |
Unité électrique |
|
|
|
Pompe à vide allemande |
Lubrification centralisée |
Paramètres techniques
|
Modèle |
MHK-1180FC MHK-1180EFC |
MHK-1300EC MHK-1300FC MHK-1300EFC |
MHK-1350EC MHK-1350FC MHK-1350EFC |
MHK-1500EC MHK-1500FC MHK-1500EFC |
MHK-1650EC MHK-1650FC MHK-1650EFC |
|
Taille maximale de la feuille |
1180×1050mm |
1290×940mm |
1350×1100mm |
1500×1100mm |
1650×1200mm |
|
Taille minimale de la feuille |
400×360mm |
470×450mm |
470×450mm |
470×450mm |
550×500mm |
|
Taille de coupe maximale |
1150×1000 mm |
1280×920mm |
1330×1080mm |
1480×1080mm |
1620×1180mm |
|
Marge de prise minimum |
9-17 mm |
9-17 mm |
9-17 mm |
9-17 mm |
9-17 mm |
|
Largeur minimale des coupes |
10-18 mm |
10-18 mm |
10-18 mm |
10-18 mm |
10-18 mm |
|
Hauteur de la règle de découpe |
23,8 mm |
23,8 mm |
23,8 mm |
23,8 mm |
23,8 mm |
|
Taille de la chasse intérieure |
1230×1028 mm |
1310×948mm |
1360×1118mm |
1510×1118mm |
1682×1219mm |
|
Plage de stock |
Carton ondulé : ≤7mm, E, B, C, A et AB papier ondulé |
Carton : ≥ 200g/m² Carton ondulé : ≤8,5 mm, E, B, C, A et papier ondulé AB (EC) |
Carton : ≥ 200g/m² Carton ondulé : ≤8,5 mm, E, B, C, A et papier ondulé AB (EC) |
Carton : ≥250 g/m² Carton ondulé : ≤8,5 mm, E, B, C, A et papier ondulé AB (EC) |
Carton : ≥350 g/m² Carton ondulé : ≤8,5 mm, E, B, C, A et papier ondulé AB (EC) |
|
Carton ondulé : ≤8,5 mm, E, B, C, A et papier ondulé AB (FC) |
Carton ondulé : ≤8,5 mm, E, B, C, A et papier ondulé AB (FC) |
Carton ondulé : ≤8,5 mm, E, B, C, A et papier ondulé AB (FC) |
Carton ondulé : ≤8,5 mm, F, E, B, C, A et papier ondulé AB (FC) |
||
|
Carton ondulé : ≤8,5 mm, E, B, C, A et papier ondulé AB (EFC) |
Carton ondulé : ≤8,5 mm, E, B, C, A et papier ondulé AB (EFC) |
Carton ondulé : ≤8,5 mm, E, B, C, A et papier ondulé AB (EFC) |
Carton ondulé : ≤8,5 mm, E, B, C, A et papier ondulé AB (EFC) |
||
|
Précision de découpe |
≤±0,1 mm |
≤±0.15mm |
≤±0.15mm |
≤±0.15mm |
≤±0,2 mm |
|
Force de coupe maximale |
400T |
400T |
400T |
400T |
400T |
|
Vitesse de travail maximale |
7000s/h |
6000s/h |
6000s/h |
6000s/h |
5000s/h |
|
Hauteur maximale du tas d'alimentation |
/ |
1800mm / -- / -- |
1800mm / -- / -- |
1800mm / -- / -- |
1800mm / -- / -- |
|
Hauteur maximale de la pile de livraison |
1400 mm |
1600mm |
1600mm |
1600mm |
1600mm |
|
Puissance du moteur principal |
11kW |
11kW |
15kW |
15kW |
18,5KW |
|
Puissance à pleine charge |
23KW/22KW |
19KW / 23KW / 21KW |
24KW / 28KW / 25KW |
24KW / 28KW / 26KW |
28KW / 32KW / 30KW |
|
Besoin en air |
0.6-0.7MPa, ≥0.37m³/min |
0.6-0.7MPa, ≥0.75m³/min |
0.6-0.7MPa, ≥0.75m³/min |
0.6-0.7MPa, ≥0.75m³/min |
0.6-0.7MPa, ≥0.75m³/min |
|
Poids net de la machine |
21T / 22T |
21T / 22T / 23T |
22T / 23T / 24T |
23T / 24T / 25T |
25T / 26T / 27T |
|
Dimensions de la machine (Ramassage de carton avec volet roulant empilé) (L×l×H) |
7500×5240×2450mm |
9551×4648×2767mm(EC) |
9958×4848×2803mm(EC) |
9958x4848x2803mm(EC) |
10690x5296x2932mm(EC) |
|
9180×5240×2767mm(FC) |
9680x5240x2803mm(FC) |
9680x5240x2803mm(FC) |
9939x5580x2932mm(FC) |
||
|
9160×5240×2767mm(EFC) |
9680×5240×2803mm(EFC) |
9680×5240×2803mm(EFC) |
9869×5580×2932mm(EFC) |
||
|
Dimensions de la machine (Ramassage de carton comptabilisé en empilement) (L×l×H) |
/ |
11305×4648×2767mm(EC) |
12055x5240x2803mm(EC) |
12055x5240x2803mm(EC) |
12200x5580x2932mm(EC) |
|
11110×5240×2767mm(FC) |
11644x5240x2803mm(FC) |
11664x5240x2803mm(FC) |
11799x5580x2932mm(FC) |
||
|
10905×5240×2767mm(EFC) |
11655×5240×2803mm(EFC) |
11655×5240×2803mm(EFC) |
11700×5580×2932mm(EFC) |
