BHT-2S1060TT

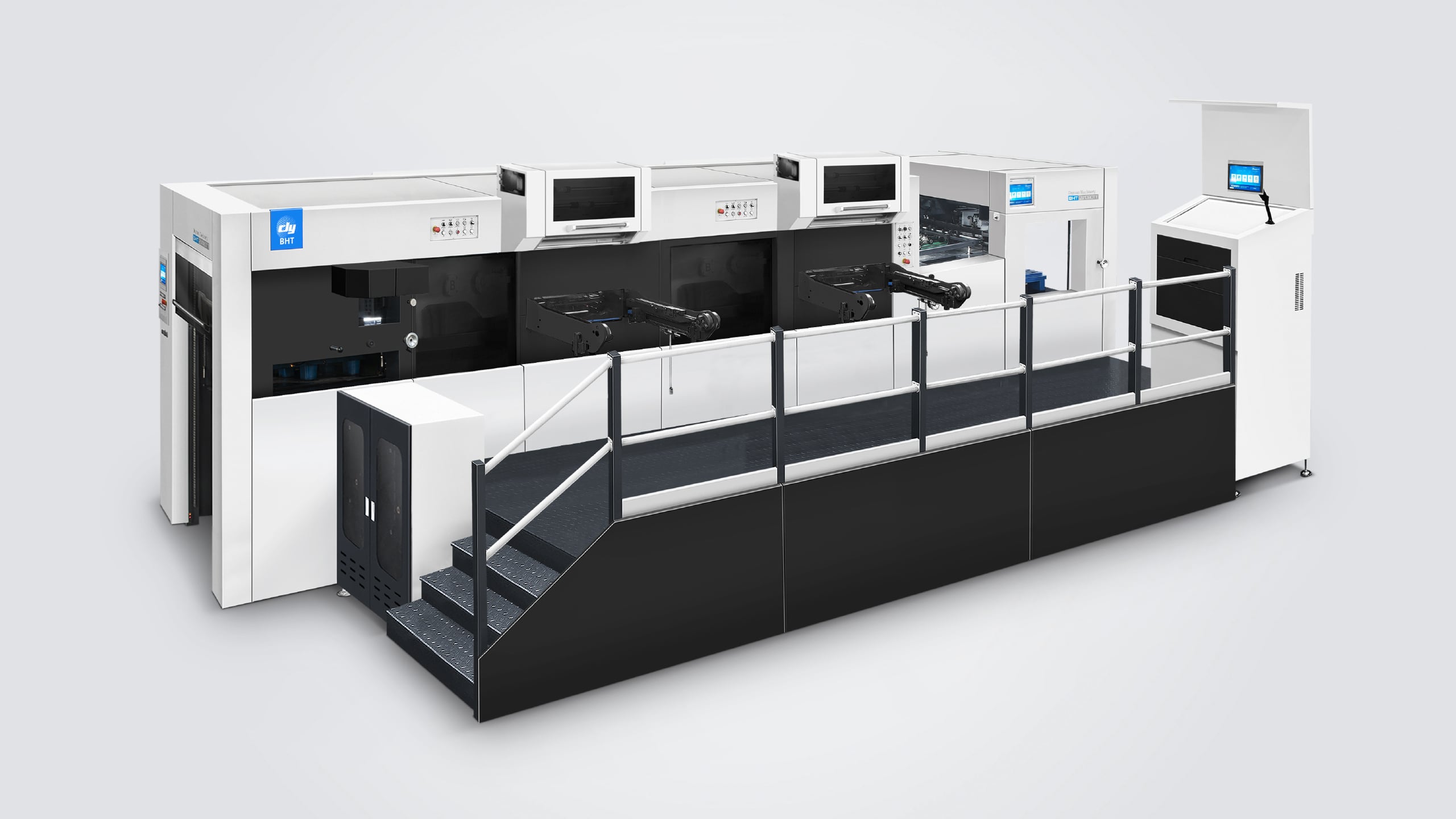

DUOPRESS Automatic High Speed Hot Stamping & Die Cutting Machine With Stripping
- Keksintöpatentti: maailman ensimmäinen usean työaseman leikkauslaite, jota ohjataan itsenäisesti servomoottoreilla
- Joustava mukauttaminen tarkoituksenmukaisiin tuotantovaatimuksiin
- Toimi 50 % vähemmällä työvoimalla ja tilalla, samalla kun saavutetaan nopeuksia johteen 7 200 arkki/t (40 % nopeammin kuin toimialan keskiarvo)
- Yleiskatsaus
- Tekniset parametrit
- Aiheeseen liittyvät tuotteet
Tuotekuvaus
Dayuan BHT-sarjan DUOPRESS automaattinen nopea kuumetulostus- ja leikkauskone, jossa on irrotustoiminto, tukee kuumefolioprinttausta, leikkausta ja irrotusta yhdellä kierroksella, mikä mahdollistaa tehokkaan ja integroidun tuotannon. Tämä automaattinen leikkauskone on ideaali valinnan paperipakkauksiin, joissa on monimutkaisia, suuret alueet kattavia folioprinttejä ja syviä valetuomia vaikutelmia, tarjoten erinomaista arvoa ja kilpailukykyä asiakkaille, maksimoiden tuotannon tehokkuuden ja samalla vähentäen työvoimakustannuksia. Se on ensimmäinen valinta korkealaatuisiin jälkikäsittelymarkkinoihin.
Joustava räätälöinti:
• Modulaarinen prosessikonfiguraatio tuotteiden vaatimuksiin sopeutettuna, jossa kukin yksikkö ohjataan itsenäisesti servomoottoreilla valinnaisen yksittäisen yksikön toiminnan mahdollistamiseksi.
• Mahdollistaa hologrammifolioprinttauksen, kuumefolioprinttauksen, syvän valetuoman, leikkaamisen ja jätteen irrottamisen, tyydyttäen monenlaisten tuotantotarpeiden ja huomattavasti parantaen tehokkuutta.
Luotettava suorituskyky:
• Maksimi Nopeus: 7 200 sivua/tunti; maksimi paine: 600 tonnia.
• Varustettu omaan kuumapainatuksen ohjausjärjestelmään ja kuumapainan syöttöjärjestelmään, joka tukee sekä vaaka- että pystysuoraa painatusta täyttääkseen premium laatutason vaatimukset, kuumapainon tarkkuudella ±0,1 mm.
• Kevyt mutta kestävä hiilivetykiinnityssaukat varmistavat laitteen pidempän toimintakunnian.
• Patentoitu kiinnityssauvan takapuolen sijoittamisjärjestelmä takee pysyvän tarkkuuden ±0,075 mm.
Erinomainen monikäyttömahdollisuus:
• Tukee kuumakuvotusta ja valettavuutta eri materiaaleilla
• Ideaali monimutkaisten rakenteiden käsittelyyn paino- ja pakkausteollisuudessa.
• Mahdollistaa helpon ja nopean siirtymisen kuumakuvotuksen ja leikkuuteriän välillä.
Erinomainen kustannusteokkuus:
• Vahva puolalangiton ruuvikehys varmistaa vakauden.
• Tukee nopeaa asennusta ja nopeaa vaihtoa mikrosäätölaitteilla.
• Käyttäjäystävällinen ihmisen ja koneen välinen liittymä intuitiivista ja tehokasta käyttöä varten.
• Kattava varasto-osien toimitusketju myyntipalvelun tukena.
 |
 |
 |
| Syöttölaite (4 imua ja 6 toimitusta) |
Ultrasound-kauppiastehokas havainnointi |
Paperin kuljetusyksikkö |
 |
 |
 |
| Hiilivetykäsulku |
Tarkasti säädettävä leikkuuteriä |
Tarkasti säädettävä kehys nopeakatkaisulaitteella |
 |
 |
 |
| Servomoottoria hallitsema sormuspyörän paikantusalusta |
AIKAVYÖN VETOLAITTEET |
Tarkasti säädettävä hunajakenkälevy |
 |
 |
 |
| Edistynyt teriän nopeakatkaisulaitteisto |
Kiinnittimen reuna-alueen irrotuslaite |
Jatkuvatoiminen rullaverho-tyyppinen paperin toimituslaite |
 |
 |
 |
| Sähköinen yksikkö |
Saksan vakuumumpumpu |
Automaattinen voitelujärjestelmä |
 |
||
| Pääyksikön jäähdytys/voitelujärjestelmä |
Tekniset parametrit
|
Malli |
BHT-2S1060TT |
BHT-2S1060TRC BHT-2S1060TMC |
BHT-2S1060RRC BHT-2S1060RMC |
|
Suurin arkikoko |
1060×760mm |
1060×760mm |
1060×760mm |
|
Pienin arkikoko |
400 × 350 mm |
400 × 350 mm |
400 × 350 mm |
|
Suurin leikkauskoko |
1060 × 745 mm |
1060 × 745 mm |
1060 × 745 mm |
|
Suurin leimauskoko |
1060×740mm |
1060×740mm |
/ |
|
Suurin lammityskoko |
1060×740mm |
1060×740mm |
1060×740mm |
|
Pienin tartuntamarginaali |
9-17 mm |
9-17 mm |
9-17 mm |
|
Pienin leveys kaksoisleikkauksille |
/ |
10-18mm |
10-18mm |
|
Sisäinen jaon koko |
1080×770mm |
1080×770mm |
1080×770mm |
|
Varastovalikoima |
Paperipohja: 80-2000g\/m², 0.1-2mm |
Paperipohja: 80-2000g\/m², 0.1-2mm |
Paperipohja: 80-2000g\/m², 0.1-2mm |
|
Kuorma-aineiden leikkauksen tarkkuus |
≤±0,075 mm |
≤±0,075 mm |
≤±0,075 mm |
|
Leimaustarkkuus |
≤ ± 0,1 mm |
≤ ± 0,1 mm |
/ |
|
Lammitysten tarkkuus |
≤±0,075 mm |
≤±0,075 mm |
≤±0,075 mm |
|
Painopiste 1 Suurin leikkausvoima |
600T |
600T |
600T |
|
Painopiste 2 Suurin leikkausvoima |
600T |
600T / 300T |
600T / 300T |
|
Maksimi työskentelynopeus |
7200s/h |
7200s/h |
7200s/h |
|
Suurin pino korkeus syöttäjällä - Normaali tila |
1800mm |
1800mm |
1800mm |
|
Suurin pino korkeus syöttäjällä - Ei pysähdystä tila |
1520mm |
1520mm |
1520mm |
|
Suurin pino korkeus toimituksessa |
1580mm |
1580mm |
1580mm |
|
Maksimi kultainen öljy hajonnan halkaisija |
φ250mm pitkittäin, φ200mm leikkauskohtien suuntaan |
φ250mm pitkittäin, φ200mm leikkauskohtien suuntaan |
/ |
|
Sähkölämmitetty järjestelmä |
20 lämpötilazoa, 40-180℃ säädettävissä |
20 lämpötilazoa, 40-180℃ säädettävissä |
20 lämpötilazoa, 40-180℃ säädettävissä |
|
Folion leveys |
20-1060mm |
20-1060mm |
/ |
|
Paina 1 Folion eteenpäin vievät akselit |
3 pitkäsuuntainen+2 keskisuuntainen |
3 pitkäsuuntainen+2 keskisuuntainen |
Sähkölämmitetty järjestelmä |
|
Paina 2 Folion eteenpäin vievät akselit |
3 pitkäsuuntainen+2 keskisuuntainen |
Sähköinen lammitysjärjestelmä+poisto (TRC) |
Sähköinen lammitysjärjestelmä+poisto (RRC) |
|
Die Cutting+ Poisto (TMC) |
Die Cutting+ Poisto (RMC) |
||
|
Täysi kuormituswattimäärä |
114kw |
84KW / 72KW |
78KW / 48KW |
|
Ilmavaatimukset |
0.6-0.7MPa, ≥1m³/min |
0.6-0.7MPa, ≥1m³/min |
0.6-0.7MPa, ≥1m³/min |
|
Koneen nettopaino |
47T |
46T / 45T |
45T / 44T |
|
Koneen mitat (molekkypresin mukana)(P×L×K) |
9800×7613×2909mm |
9800×7613×2909mm |
9800×7613×2891mm |
