MHK-820/1050/1180/1350A/1500A (Máquina automática cortadora de troqueles)
- Velocidad máxima: 7,500 hojas/hora; Presión máxima: 600 toneladas
- 50% más rápido al cambiar placas que los estándares de la industria
- Aumenta la eficiencia de tu producción mientras reduces los costos operativos
- Resumen
- Parámetro técnico
- Productos relacionados
- Preguntas frecuentes
Descripción del producto
La precisión, la durabilidad y la estabilidad son fundamentales en el troquelado automático plano máquina troqueladora la máquina automática de troquelado de la serie MHK de Dayuan ofrece múltiples opciones de tamaño de hoja, desde 820 × 600 mm hasta 1500 × 1100 mm, manteniendo una alta precisión incluso a velocidades máximas de operación, lo que incrementa significativamente la eficiencia productiva y reduce los costos operativos. Ofrecemos configuraciones personalizables que permiten ajustes funcionales flexibles para satisfacer sus necesidades específicas de producción, logrando así aumentos rápidos de productividad con nuestra máquina automática de troquelado.
Productividad Sobresaliente:
•Velocidad máxima: 7,500 hojas/hora
•Presión máxima: 600 toneladas
•el cambio de placa es un 50% más rápido, lo que aumenta significativamente la productividad y prolonga el tiempo de funcionamiento
•Dispositivo de entrega automático sin interrupciones de tipo cortina enrollable.
Calidad Superior:
•Dispositivo servocontrolado para posicionamiento de la barra de sujeción (Patente de Invención)
•Sistema resistente/sistema de calefacción disponible (opcional).
•Equipada con un sistema automático de suministro de aceite y un sistema de lubricación (enfriamiento) con control preciso de temperatura, mantiene una temperatura óptima del aceite para una producción constante.
Excelente Eficiencia de Costos:
•HMI (interfaz hombre-máquina) intuitiva para una operación amigable y libre de errores.
•Cadena de suministro completa de piezas de repuesto garantiza un soporte posventa sin preocupaciones.
 |
 |
 |
Alimentador (4 succión y 6 entrega) |

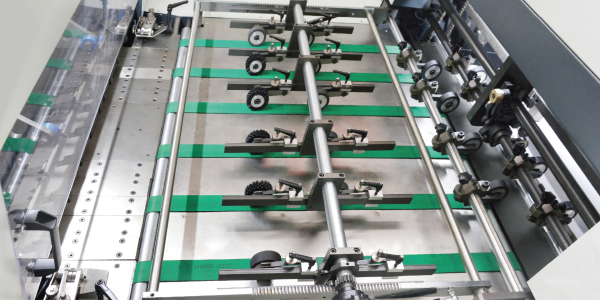

Unidad de transporte de papel |

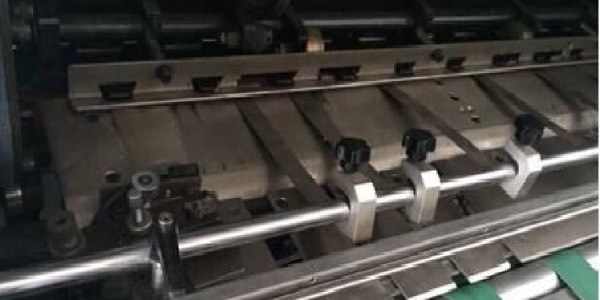

REGISTRO DELANTERO Y REGISTRO LATERAL |
 |
 |
 |

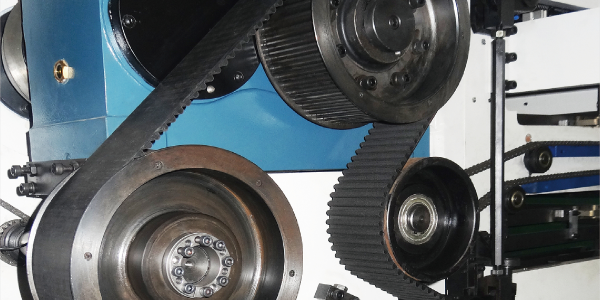

Transmisión por correa dentada, Mecanismo intermitente |
Marcado por troquelado con dispositivo de posicionamiento rápido |
Placa de troquelado microajustable |
 |
 |
 |

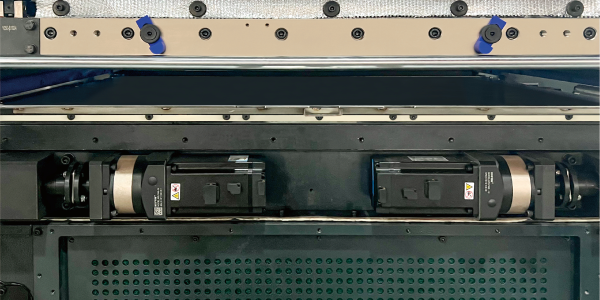

Dispositivo de posicionamiento de barra de agarre controlado por servo |
Placa de panal |

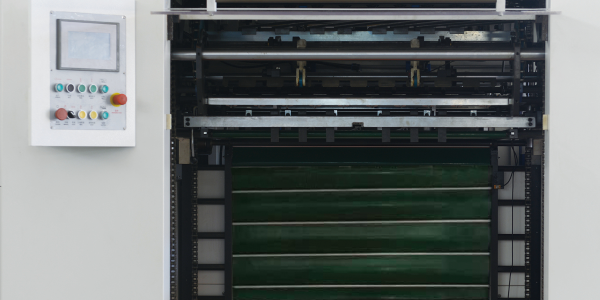

Dispositivo de entrega de papel tipo cortina enrollable sin interrupción |
|
|
|
Unidad eléctrica |
Bomba de vacío de Alemania |
Sistema de lubricación automática |
|
||

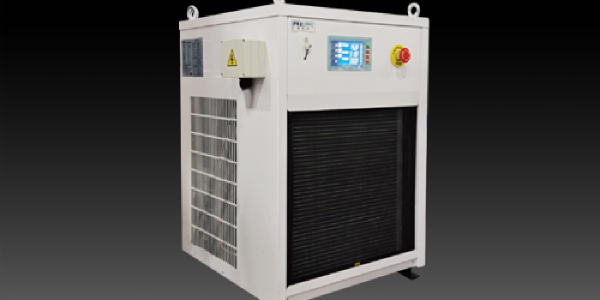

Mecanismo de refrigeración/lubricación de la unidad principal |
Parámetros Técnicos
Modelo |
MHK-820 |
MHK-1050 MHK- 1050A MHK- 1050AR |
MHK-1180 MHK- 1180A MHK- 1180AR |
MHK-1350A |
MHK-1500A |
Tamaño máximo de hoja |
820×600mm |
1050×750mm |
1180×1050mm |
1350 × 1100 mm |
1500 × 1100 mm |
Tamaño mínimo de hoja |
310×260mm |
400×360mm |
400×360mm |
470 × 450 mm |
470 × 450 mm |
Tamaño Máximo de Corte |
800×580mm |
1040×720mm |
1150×1000mm |
1330 × 1080 mm |
1480 × 1080 mm |
Tamaño máximo de estampado |
/ |
-- / -- / 1040×720mm |
-- / -- / 1150×1000mm |
-- \/ 1330×1080mm |
-- \/ 1480×1080mm |
Margen mínimo de sujeción |
9-17 mm |
9-17 mm |
9-17 mm |
9-17 mm |
9-17 mm |
Altura de la regla de corte |
el de las demás |
el de las demás |
el de las demás |
el de las demás |
el de las demás |
Tamaño de la persecución interna |
910×610mm |
1123×760mm |
1230×1029 mm |
1390×1130 mm |
1510×1130mm |
Gama de stock |
Cartón: 80-2000g/m², 0.1-2mm Cartón ondulado: ≤4mm |
Cartón: 80-2000g\/m², 0.1-2mm |
Cartón: 100-2000g/m², 0,1-2mm Cartón ondulado: ≤4mm |
Cartón: 200-2000g\/m², 0.2-2mm |
Cartón: 250-2000g/m², 0.25-2mm |
Precisión de troquelado |
≤±0,1 mm |
≤±0.075mm |
≤±0,1 mm |
≤±0,1 mm |
≤±0,1 mm |
Precisión de embossing |
/ |
-- / -- / ≤±0.075mm |
-- \/ -- \/ ≤±0.1mm |
-- / ≤±0.1mm |
-- / ≤±0.1mm |
Fuerza de corte máxima |
300 toneladas |
300T / 600T / 600T |
400T / 600T / 600T |
600T |
600T |
Velocidad máxima de trabajo |
7500 s/h |
7500 s/h |
7000s/h |
5500s/h |
5500s/h |
|
1500mm |
1700 milímetros |
1600mm |
1600mm |
1600mm |
Altura máxima de la pila de entrega |
1300 mm |
1450mm |
1450mm |
las demás |
las demás |
Sistema de calefacción eléctrica |
/ |
-- / -- / 20 zonas de calefacción, Ajustable 40-180℃ |
-- / -- / 20 zonas de calefacción, Ajustable 40-180℃ |
— / 24 zonas de calentamiento, regulables entre 40 y 180 ℃ |
— / 24 zonas de calentamiento, regulables entre 40 y 180 ℃ |
Potencia del motor principal |
11KW |
11 kW / 15 kW / 15 kW |
11 kW / 15 kW / 15 kW |
22KW |
22KW |
Potencia a plena carga |
16KW |
16 kW / 21 kW / 35 kW |
18 kW / 23 kW / 35 kW |
30 kW / 47 kW |
30 kW / 47 kW |
|
Requerimiento de aire |
0.6-0.7MPa, ≥0.37m³/min |
0,6–0,7 MPa, ≥ 0,37 m³/min (CE) |
0,6–0,7 MPa, ≥ 0,37 m³/min (CE) |
0,6–0,7 MPa, ≥ 0,75 m³/min |
0,6–0,7 MPa, ≥ 0,75 m³/min |
|
0,6–0,7 MPa, ≥ 0,55 m³/min (ACE/ACER) |
0,6–0,7 MPa, ≥ 0,55 m³/min (ACE/ACER) |
||||
Peso neto de la máquina |
12T |
16T / 18.5T / 18.5T |
20T / 21.5T / 22T |
31T |
33T |
