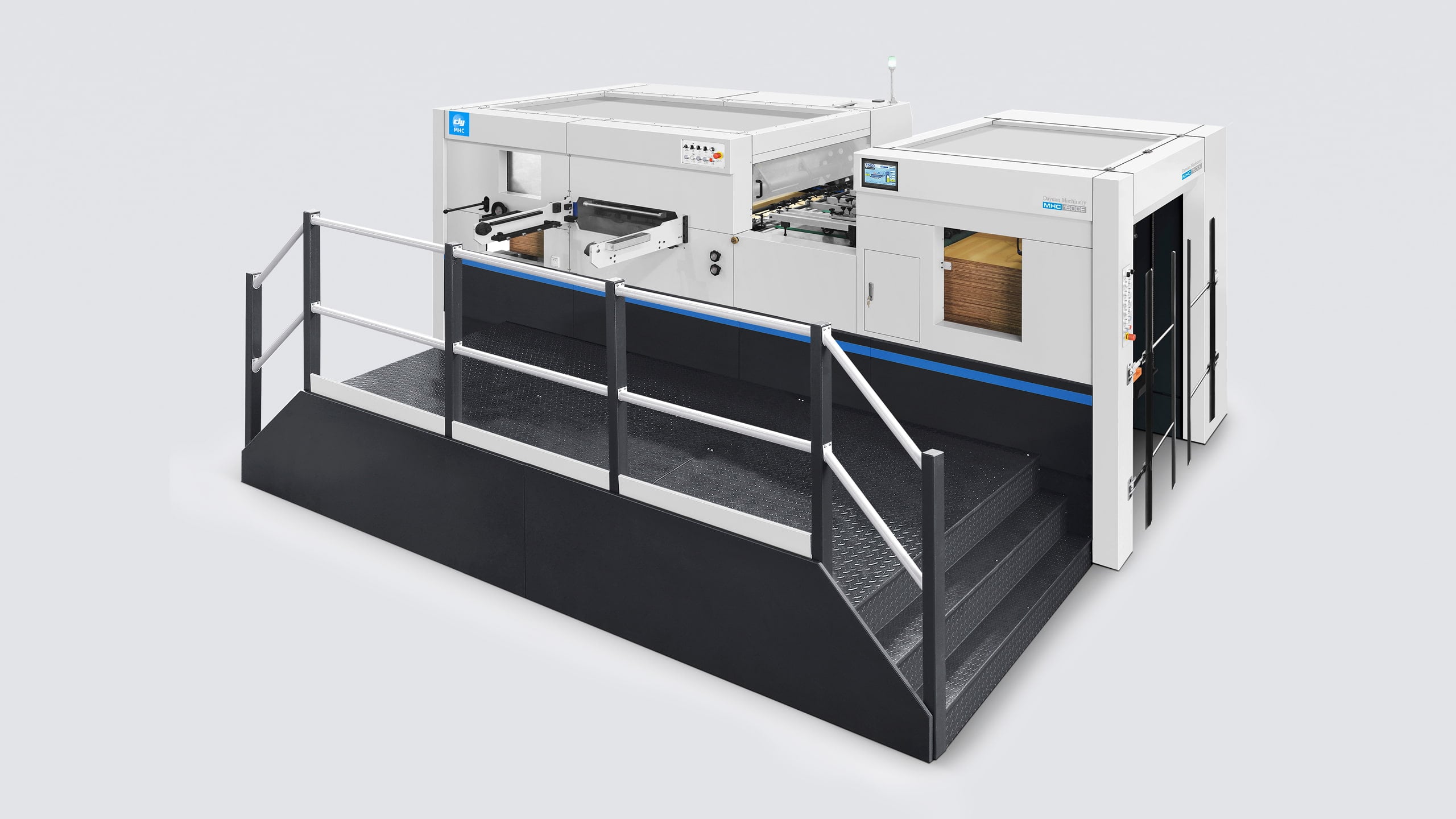

MHC-1100E/1300E/1350E/1500E/1650E (Automatisk Formtrykmaskine (tiptronic))
- Egnede til forskellige størrelser af karton og fliseret papir
- To muligheder for papirføring for at fleksibelt håndtere forskellige papirkvaliteter
- Maksimal hastighed: 7,500 ark/time; Maksimal tryk: 400 tons
- Oversigt
- Tekniske parametre
- Relaterede produkter
Produktbeskrivelse
Dayuan MHC-E-serie Automatisk stansningsmaskine (Tiptronic) har to driftsfunktioner: manuel papirforsyning og automatisk papirforsyning. Når den bølgede papir er flad, kan automatisk papirforsyning anvendes for at forbedre effektiviteten; hvis det bølgede papir er ujævnt, kan manuel papirforsyning anvendes. Den har høj stansnøjagtighed og en høj færdigvareudbytte med en maksimal hastighed på 7.500 ark/time og et maksimalt tryk på 400 ton.
 |
 |
 |
Feeder (tiptronic) |
Servomotordrivet transportenhed |
FRAMEMÅLER & SIDEMÅLER |
 |
 |
 |
Die-cutting enhed |
Plade ramme |
Kædedrev, intermittent mekanisme |
 |
 |
 |
Rullgardintype papirforsyningsanordning med kontinuerlig drift |
Elektrisk enhed |
Tysk vacuum pump |
|
||
Automatisk Smøringsanlæg |
Tekniske parametre
|
Model |
MHC-1100E |
MHC-1300E |
MHC-1350E |
MHC-1500E |
MHC-1650E |
|
Maksimal arkstørrelse |
1100×790mm |
1290×940 mm |
1350×1100 mm |
1500×1100 mm |
1650×1200mm |
|
Minimal arkstørrelse |
400×350 mm |
470×450 mm |
470×450 mm |
470×450 mm |
550×500 mm |
|
Maksimal skærestørrelse |
1070×770mm |
1280×920 mm |
1330×1080 mm |
1480×1080 mm |
1620×1180 mm |
|
Minimal griber margen |
9-17 mm |
9-17 mm |
9-17 mm |
9-17 mm |
9-17 mm |
|
Skæregnings højde |
23.8mm |
23.8mm |
23.8mm |
23.8mm |
23.8mm |
|
Indre kasse størrelse |
1120×786 mm |
1310×948 mm |
1360×1118mm |
1510×1118 mm |
1682×1219 mm |
|
Lagerområde |
Papp: ≥200g/m²; Fliseret: ≤7mm, E, B, C, A og AB fliseret papir |
Papp: ≥200g/m²; Fliseret: ≤8.5mm, E, B, C, A og AB fliseret papir |
Papp: ≥200g/m²; Fliseret: ≤8.5mm, E, B, C, A og AB fliseret papir |
Papp: ≥250g/m²; Fliseret: ≤8.5mm, E, B, C, A og AB fliseret papir |
Papp: ≥350g/m²; Fliseret: ≤8.5mm, E, B, C, A og AB fliseret papir |
|
Udstansningsnøjagtighed |
≤±0,1 mm |
≤±0.15mm |
≤±0.15mm |
≤±0.15mm |
≤±0.2mm |
|
Max. Skæreværk |
300T |
400T |
400T |
400T |
400T |
|
Maks. arbejdsfart |
7500s/t |
5500s/h |
5500s/h |
5500s/h |
4500s/t |
|
Maksimum feeder stabel højde |
1600mm |
1600mm |
1600mm |
1600mm |
1600mm |
|
Maksimal leveringspælehøjde |
1400mm |
1400mm |
1400mm |
1400mm |
1400mm |
|
Hovedmotor effekt |
11KW |
11KW |
15kW |
15kW |
18,5 kw |
|
Fuldt belastet wattforbrug |
18KW |
18KW |
22KW |
22KW |
26kw |
|
Luftkrav |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.75m³\/min |
|
Nettovægt af maskinen |
16t |
18T |
19T |
20 t |
22T |
|
Maskindimensioner (L×B×H) |
6440×4256×2350mm |
8276×4506×2467mm |
8546×4506×2452mm |
8546×4706×2452mm |
9144×5117×2582mm |
