BHT-3S1060TTRSCE (TRIOPRESS automatisk højhastigheds prægning og dieskæremaskine med afføring og blankering)
- Erfindelsespatent: verdens første tre-stations formbeskæringmaskine
- Flexible tilpasninger til nøjagtige produktkrav
- Funktioner med 50% mindre arbejdskraft og plads, samtidig med at der opnås hastigheder op til 6.200 ark/h (40% hurtigere end branchestandarder)
- Oversigt
- Tekniske parametre
- Relaterede produkter
Produktbeskrivelse
Dayuan BHT-serie TRIOPRESS automatisk højhastigheds varmeforprægning og dieskæremaskine med afrensning og blankning understøtter enkeltpassprocessering til varmefolieforprægning, dieskæring, afrensning og blankning og muliggør effektiv og integreret produktion. Ideel til papirægprodukt med komplekse og stort areal forprægning og dyb prægningseffekt, leverer denne automatiserede dieskæremaskine ekstraordinær værdi og konkurrenceevne til kunder, maksimerer produktiviteten og reducerer arbejdskraftomkostninger. Det er det foretrukne valg til high-end eftertryksmarkeder.
Fleksibel tilpasning:

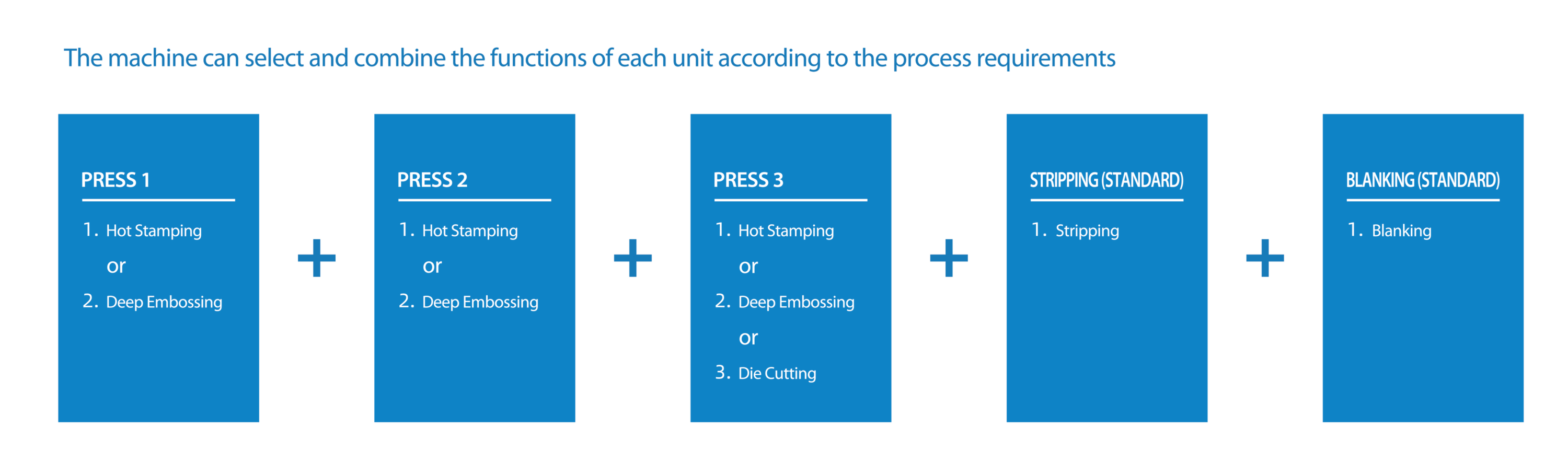

• Modulær proceskonfiguration tilpasset produktaftaler, hvor hver enhed kontrolleres uafhængigt af servomotorer til valgfri enkeltenhedsdrift.
• Inkluderer holografisk foliepresning, triple foliepresning, dybtryk, skæring, affaldsstripping og blanking for at opfylde diverse produktionsbehov og betydeligt forbedre effektiviteten.
Pålidelig ydeevne:
• Maksimal hastighed: 6,200 ark/time; maksimal tryk: 600 tons.
• Udstyret med et proprietært varmfolieprægningskontrolsystem og folietilførselssystem understøtter det både horisontal og vertikal prægning for at opfylde kravene til premiumkvalitet, med varmfolieprægningsnøjagtighed på ±0,1 mm.
• Letvægtige men holdbare karbonfiber griberstänger sikrer en forlænget maskinlivstid.
• Patenteret servo控制系统 for bagre placering af griberstangen garanterer permanent nøjagtighed på ±0,075 mm.
• Automatisk blanking og styrtelsereduktion mindsker manuel intervention, hvilket forøger produktiviteten.
Udmærket alsidighed:
• Understøtter varmfolieprægning og blindprægning på forskellige materialer
• Ideel til behandling af komplekse strukturgrafi i print- og emballageindustrien.
• Muliggør nem og hurtig skift mellem varmefolieprægning og die-cuttingprocesser.
Udmærket pris-kvalitetsforhold:
• Robust jernramme sikrer stabilitet.
• Brugervenligt menneske-maskine-interface til intuitiv og effektiv drift.
• Komplet leveringskæde for erstatningsdele til efterfølgende serviceunderstøttelse.
 |
 |
 |
| Fodresystem (4 sug og 6 levering) |
Ultrasøndobbeltblad-detektor |
Papirtransportenhed |
 |
 |
 |
| Kulstofskruvne grebjerestang |
Mikrojusterbar die-cuttingplade |
Mikrojusterbar ramme med hurtig låsenhed |
 |
 |
 |
| Servo styret gribebar positionsanordning |
TIMING BELT DRIVEN DEVICE |
Mikrojusterbar huldæksplade |
 |
 |
 |
| Avanceret plade hurtig låsenhed |
FULD ARK LEVERING |
AUTO SEPARATION BLAD INDSETNING |
 |
 |
 |
| Uden stop afprøvning |
Elektrisk enhed |
Tysk vacuum pump |
 |
 |
|
| Automatisk Smøringsanlæg |
Hovedenheds køle/smøremekanisme |
Tekniske parametre
|
Model |
BHT-3S1060TTRSCE BHT-3S1060TTMSCE |
BHT-3S1060TRRSCE BHT-3S1060TRMSCE |
BHT-3S1060RRRSCE BHT-3S1060RRMSCE |
|
Maksimal arkstørrelse |
1060×760 mm |
1060×760 mm |
1060×760 mm |
|
Minimal arkstørrelse |
400×350 mm |
400×350 mm |
400×350 mm |
|
Maksimal skærestørrelse |
1060×745 mm |
1060×745 mm |
1060×745 mm |
|
Maksimal stempling størrelse |
1060×740 mm |
1060×740 mm |
/ |
|
Maksimal opvarmningsstørrelse |
1060×740 mm |
1060×740 mm |
1060×740 mm |
|
Minimal griber margen |
9-17 mm |
9-17 mm |
9-17 mm |
|
Minimal bredde af dobbelte snit |
5mm |
5mm |
5mm |
|
Indre kasse størrelse |
1080×770 mm |
1080×770 mm |
1080×770 mm |
|
Lagerområde |
Papirkort: 80-2000g\/m², 0.1-2mm |
Papirkort: 80-2000g\/m², 0.1-2mm |
Papirkort: 80-2000g\/m², 0.1-2mm |
|
Udstansningsnøjagtighed |
≤±0,075 mm |
≤±0,075 mm |
≤±0,075 mm |
|
Stemplingsnøjagtighed |
≤±0,1 mm |
≤±0,1 mm |
/ |
|
Opvarmningsnøjagtighed |
≤±0,075 mm |
≤±0,075 mm |
≤±0,075 mm |
|
Tryk 1 Maks. Skæreværktøj |
600T |
600T |
600T |
|
Tryk 2 Maks. Skæreværktøj |
600T |
600T |
600T |
|
Tryk 3 Maks. Skæreværktøj |
600T / 300T |
600T / 300T |
600T / 300T |
|
Maks. arbejdsfart |
6200s/t |
6200s/t |
6200s/t |
|
Maksimal bunkehøjde ved feeder-normal tilstand |
1800mm |
1800mm |
1800mm |
|
Maksimal bunkehøjde ved feeder-non-stop tilstand |
1520 mm |
1520 mm |
1520 mm |
|
Maksimal bunkehøjde ved levering |
1580 mm |
1580 mm |
1580 mm |
|
Maks. guld Doil Diameter |
φ250mm Længs, φ200mm Tværs |
φ250mm Længderetning, φ200mm Tværretning |
/ |
|
Elektrisk opvarmet system |
20 varmezoner, 40-180℃ Justérbar |
20 varmezoner, 40-180℃ Justérbar |
20 varmezoner, justerbar 40-180℃ |
|
Foliebredde |
20-1060mm |
20-1060mm |
/ |
|
Tryk 1 Folie fremadgående aksler |
3 Længsvis+2 Tværsvis |
3 Længsvis+2 Tværsvis |
Elektrisk opvarmet system |
|
Tryk 2 Folie fremadgående aksler |
3 Længsvis+2 Tværsvis |
Elektrisk opvarmet system |
Elektrisk opvarmet system |
|
Tryk på 3 Folie Avanceringsakser |
Elektrisk opvarmet system + Afstripping + Blankning (TTRSCE) |
Elektrisk opvarmet system + Afstripping + Blankning (TRRSCE) |
Elektrisk opvarmet system + Afstripping + Blankning (RRRSCE) |
|
Skæring+ Afstripping+ Blankinger（TTMSCE） |
Skæring+ Afstripping+ Blanking （TRMSCE） |
Skæring+ Afstripping+ Blanking （RRMSCE） |
|
|
Fuldt belastet wattforbrug |
157KW / 145KW |
145KW / 125KW |
119KW / 107KW |
|
Luftkrav |
0.6-0.7MPa, ≥1m³/min |
0.6-0.7MPa, ≥1m³/min |
0.6-0.7MPa, ≥1m³/min |
|
Nettovægt af maskinen |
64T / 63T |
63T / 63T |
61T / 60T |
|
Maskinens dimensioner (inklusiv skæringsforlænger)(L×B×H) |
14995×7613×2909 mm |
14995×7613×2909 mm |
14995×7613×2891 mm |
