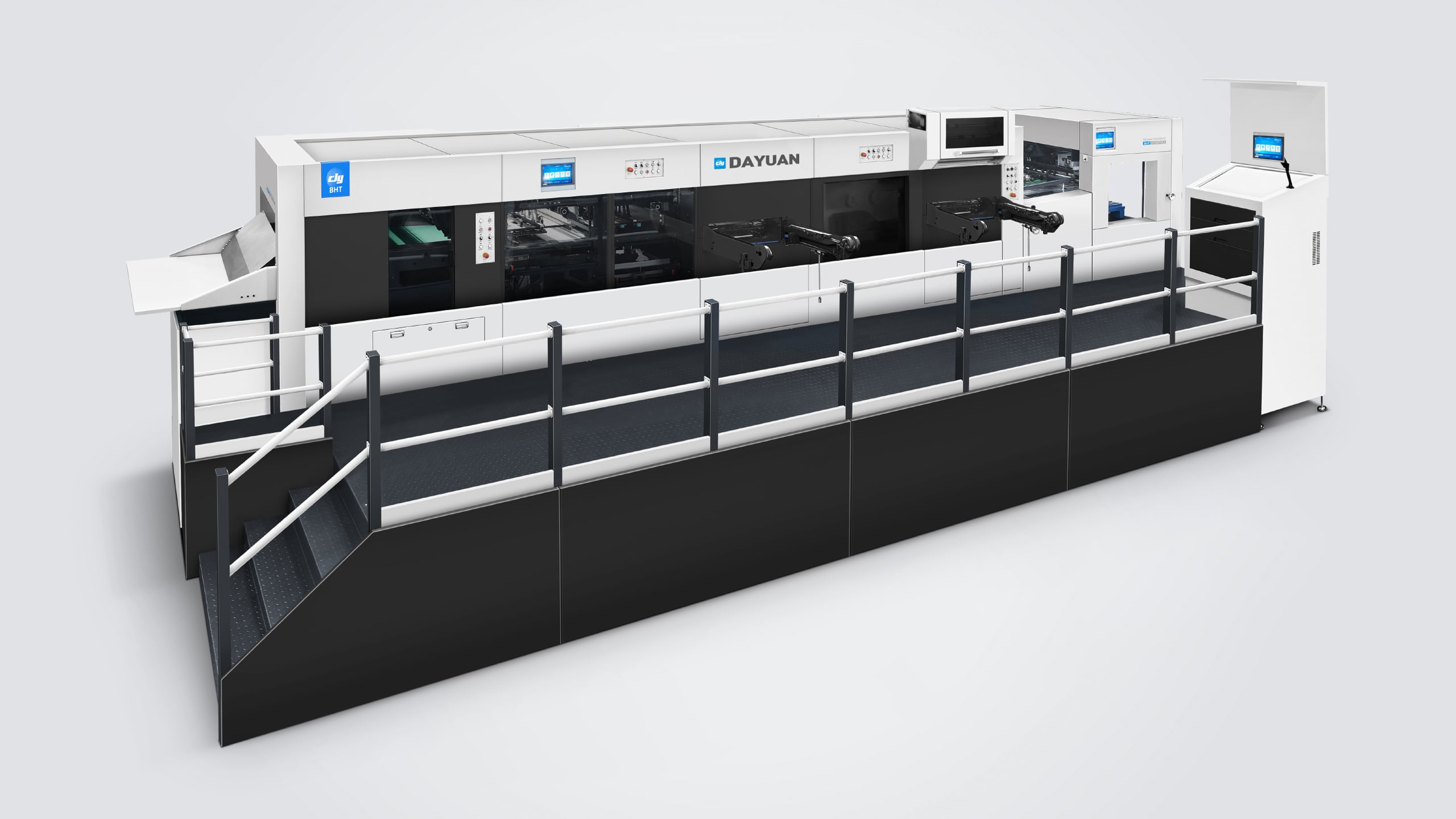

BHT-2S1060TRSCE (DUOPRESS Automatic High Speed Dyrkortsklipningsmaskine med Afbrydning og Blankning)

  • Opfindelsespatent: verdens første flerstationets pressemaskine med uafhængig servo-motor kontrol
  • Flexible tilpasninger til nøjagtige produktkrav
  • Kør med 50% mindre arbejdskraft og plads, samtidig med at du opnår hastigheder op til 7.200 ark/h (40% hurtigere end branchestandarder)
  • Oversigt
  • Tekniske parametre
  • Relaterede produkter

Produktbeskrivelse

Dayuan BHT-serien DUOPRESS automatisk åbningsmaskine understøtter enkeltgangsbehandling for varmealuminiumstempling, åbning, afbrydning og blankering, hvilket gør produktionen effektiv og integreret. Den er ideel til papirpakkeprodukter med komplekse, store arealer af aluminiumstempling og dyb presseffekter, og leverer fremragende værdi og konkurrenceevne til kunder, mens produktiviteten maksimeres og arbejdsomkostningerne reduceres. Det er den førende valgmulighed for højklasse eftertryksmarkeder.



Flexible tilpasning:

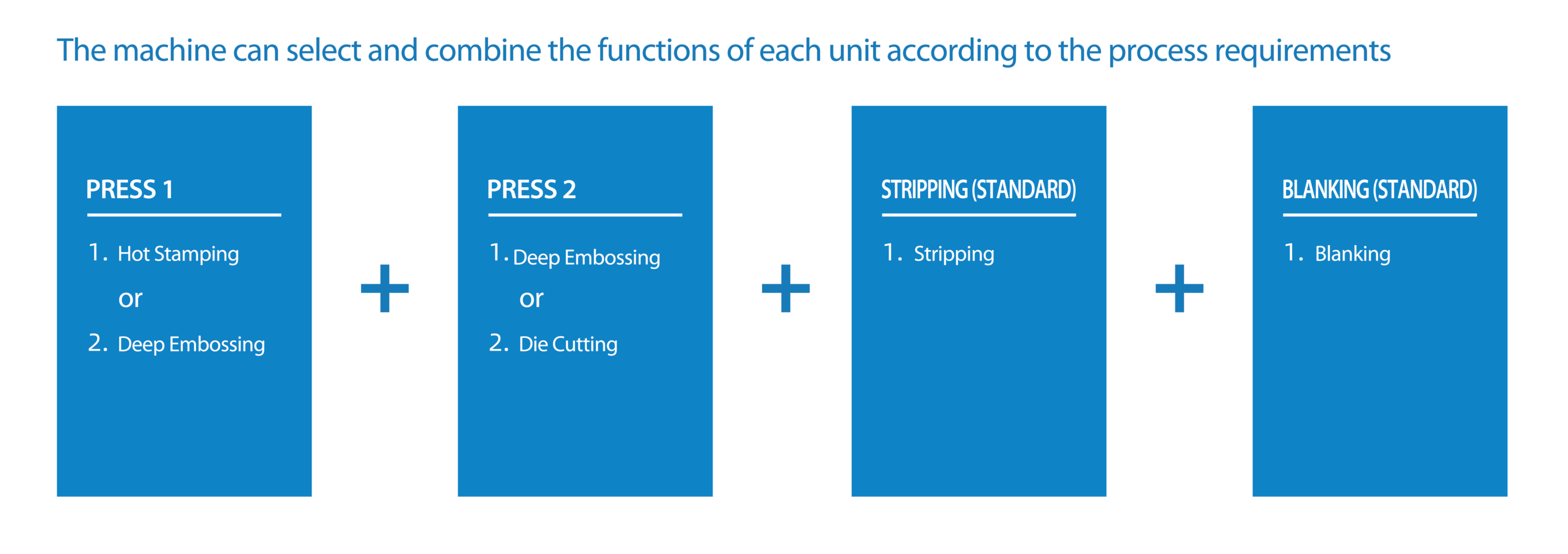

Modulær proceskonfiguration tilpasset produktaftaler, hvor hver enhed kontrolleres uafhængigt af servomotorer til valgfri enkeltenhedsdrift.
Inkluderer holografisk foliepresning, triple foliepresning, dybtryk, skæring, affaldsstripping og blanking for at opfylde diverse produktionsbehov og betydeligt forbedre effektiviteten.



Pålidelig ydeevne:
Maksimal hastighed: 7,200 ark/time; maksimal tryk: 600 tons.
Udstyret med et egen udviklet foliestempelsystem og folieforespørgsmålssystem, der understøtter både vandret og lodret stempeling for at opfylde kravene til høj kvalitet.
Letvægtige men holdbare karbonfiber griberstänger sikrer en forlænget maskinlivstid.
Patenteret servo控制系统 for bagre placering af griberstangen garanterer permanent nøjagtighed på ±0,075 mm.
Automatisk blanking og styrtelsereduktion mindsker manuel intervention, hvilket forøger produktiviteten.



Udmærket pris-kvalitetsforhold:
Robust jernramme sikrer stabilitet.
Brugervenlig menneske-maskine-grænseflade til intuitiv og effektiv drift.
Komplet leveringskæde for erstatningsdele til efterfølgende serviceunderstøttelse.




1飞达(四吸六送).jpg.png 2双张检测器.jpg.png !3输纸台.jpg.png
Feeder

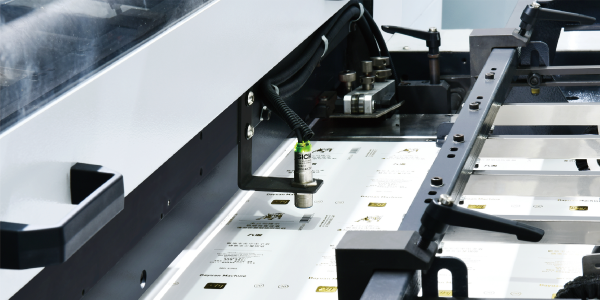

Ultrasøndobbeltblad-detektor

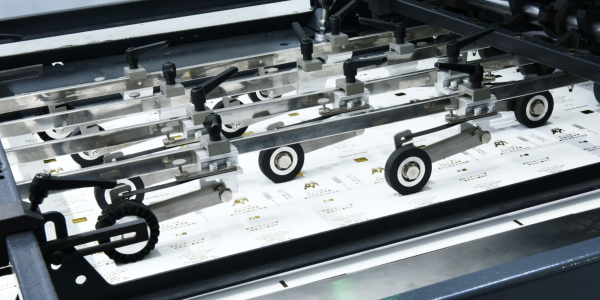

TRANSPORTERINGSENHED

4小叼嘴牙排.jpg.png 5模切钢板微调装置.jpg.png 6板框微调装置.jpg.png

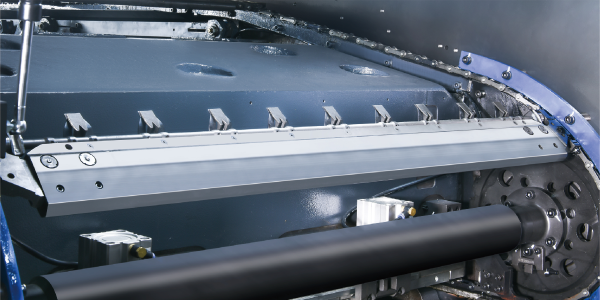

Kulstofskruvne grebjerestang

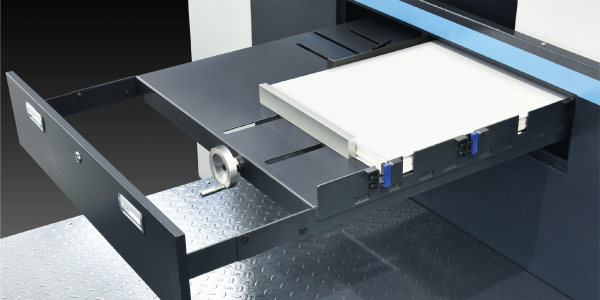

SKÆRINGSPLET MIKROJUSTERINGSAPPARAT

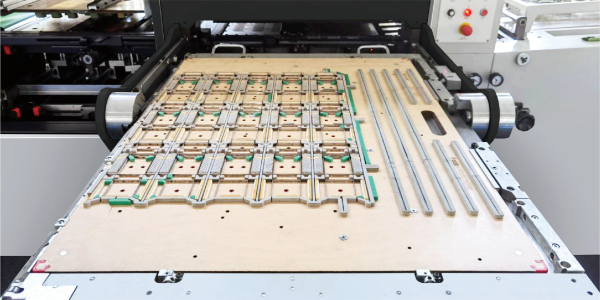

Finjusteringsanordning for plade ramme

7牙排后定位伺服驱动.jpg.png 8烫金部微调蜂窝板.jpg.png 9先进的快速锁板装置.jpg.png

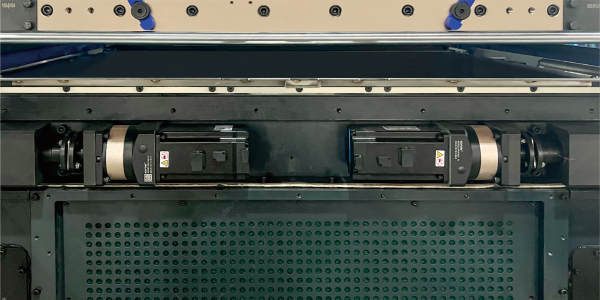

Servo styret gribebar positionsanordning

Finjusteret honningrørplade

AVANCERET VÆRKTØJSLÅSE

10分品堆叠系统.jpg.png 11自动分隔页插入.jpg.png 12不停机取样.jpg.png
Elektrisk enhed

AUTO SEPARATION BLAD INDSETNING

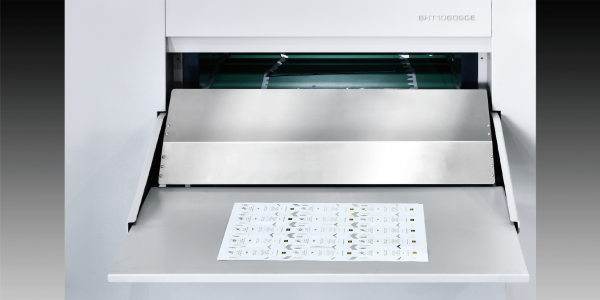

Uden stop afprøvning

13电控部.jpg.png 14德国真空泵.jpg.png 15集中供油系统.jpg.png
Elektrisk enhed

Tysk vacuum pump

Centralisering olieforespørgsel

KØLING OG OLIEANLÆG FOR Hovedmotor

Tekniske parametre

Model

BHT-2S1060TRSCE

BHT-2S1060TMSCE

BHT-2S1060RRSCE

BHT-2S1060RMSCE

Maksimal arkstørrelse

1060×760 mm

1060×760 mm

Minimal arkstørrelse

400×350 mm

400×350 mm

Maksimal skærestørrelse

1060×745 mm

1060×745 mm

Maksimal stempling størrelse

1060×740 mm

/

Maksimal opvarmningsstørrelse

1060×740 mm

1060×740 mm

Minimal griber margen

9-17 mm

9-17 mm

Minimal bredde af dobbelte snit

5mm

5mm

Indre kasse størrelse

1080×770 mm

1080×770 mm

Lagerområde

Papirkort: 80-2000g\/m², 0.1-2mm
Fliseret: ≤4mm

Papirkort: 80-2000g\/m², 0.1-2mm
Fliseret: ≤4mm

Udstansningsnøjagtighed

≤±0,075 mm

≤±0,075 mm

Stemplingsnøjagtighed

≤±0,1 mm

/

Opvarmningsnøjagtighed

≤±0,075 mm

≤±0,075 mm

Tryk 1 Maks. Skæreværktøj

600T

600T

Tryk 2 Maks. Skæreværktøj

600T / 300T

600T / 300T

Maks. arbejdsfart

7200s/h

7200s/h

Maksimal bunkehøjde ved feeder-normal tilstand

1800mm

1800mm

Maksimal bunkehøjde ved feeder-non-stop tilstand

1520 mm

1520 mm

Maksimal bunkehøjde ved levering

1580 mm

1580 mm

Maks. guld Doil Diameter

φ250mm Længderetning, φ200mm Tværretning

/

Elektrisk opvarmet system

20 varmezoner, justerbar 40-180℃

20 varmezoner, justerbar 40-180℃

Foliebredde

20-1060mm

/

Tryk 1 Folie fremadgående aksler

3 Længsvis+2 Tværsvis
4 Længsvis+2 Tværsvis (valgfri)
5 Længsvis+2 Tværsvis (valgfri)
6 Længsvis+2 Tværsvis (valgfri)

Elektrisk opvarmet system

Tryk 2 Folie fremadgående aksler

Elektrisk opvarmet system for strippering og blankning (TRSCE)

Elektrisk opvarmet system for strippering og blankning (RRSCE)

Skæring+

Afstripping+Blanking (TMSCE)

Skæring+

Afstripping+Blanking (TMSCE)

Fuldt belastet wattforbrug

142KW / 130KW

112KW / 100KW

Luftkrav

0.6-0.7MPa, ≥1m³/min

0.6-0.7MPa, ≥1m³/min

Nettovægt af maskinen

48T / 47T

46T / 45T

Maskinens dimensioner (inklusiv skæringsforlænger)(L×B×H)

12850×7613×2909mm

12850×7613×2891mm
