BHT-1060CE/1060ACE/1060ACER (Automatisk Formskæres- og Pressemaskine med Stripning)
- Avanceret 3-ramme 4-sides affaldsstripping teknologi: de øverste og nederste rammer fungerer, mens den midterste ramme forbliver stillestående
- Maksimal hastighed: 9000 ark/pr. time
- Maksimal arbejdstryk: 600T
- Oversigt
- Tekniske parametre
- Relaterede produkter
Produktbeskrivelse
For bæredygtige partnerskaber er præcision og udstyrets holdbarhed afgørende for maskiner til automatisk planbordstansning. Dayuan BHT-1060CE/1060ACE/1060ACER Automatisk stans- og brydningsmaskine med frastripping leverer ekstraordinær nøjagtighed for fremragende stanskvalitet og samtidig skræddersyede konfigurationer, der matcher dine produktionsbehov – og dermed øges effektiviteten og driftsomkostningerne reduceres.
Udmærket produktivitet:
•Maksimal hastighed: 9.000 ark/time
•Maksimal tryk: 600 tons
•Understøtter hurtig opsætning og hurtig omstilling med mikrojusteringsenheder.
•Automatisk rullende gardinlægningsenhed uden ophold.
Overlegen kvalitet:
•Stansningsnøjagtighed på ±0,075 mm
•Alvorlig brug/opvarmningssystem tilgængelig (valgfrit).
•Turbo variabel-hastighedsdriv teknologi sikrer rene skærmærker uden spidser eller løse ark, hvilket garanterer perfekt output.
•3-ramme 4-sidet affaldsfrastripping-teknologi, hvor de øvre og nedre rammer er i bevægelse, mens midterrammen forbliver stillestående, hvilket reducerer fejl forårsaget af papirets bevægelse
•Kulstoftråd-griberstänger (letvægtige men ultra-stærke) opretholder stabilitet endda ved høje hastigheder.
Udmærket pris/ydelsesforhold:
•Robust kastjernebeton sikrer stabilitet.
•Intuitiv HMI (menneske-maskine-grænseflade) til brugervenlig og fejlfri drift.
•Komplet erstatningsdelsforsyningskæde sikrer problemfri efterforsyningsstøtte.
 |
 |
 |
Fodresystem (4 sug og 6 levering) |

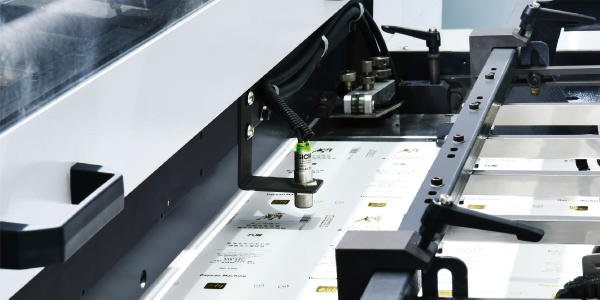

Ultrasøndobbeltblad-detektor |

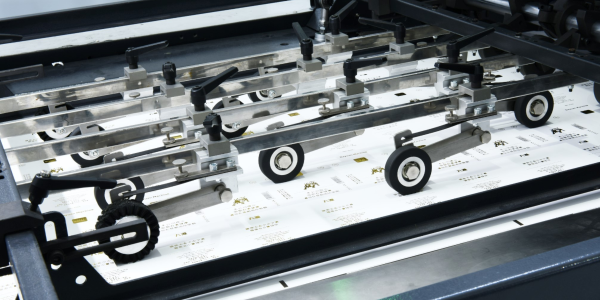

Papirtransportenhed |
 |
 |
 |

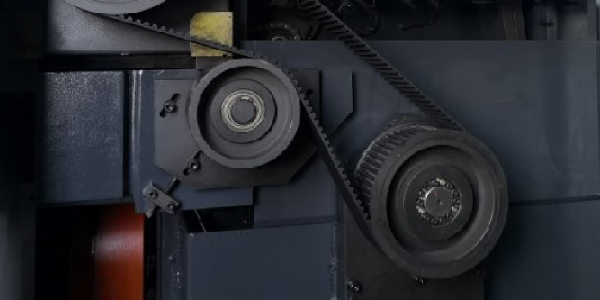

TIMING BELT DRIVEN DEVICE |

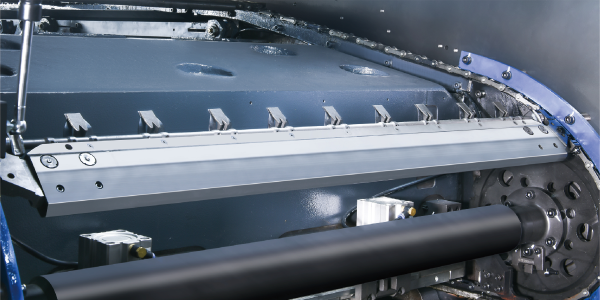

Kulstofskruvne grebjerestang |
Mikrojusterbar ramme med hurtig låsenhed |
 |
 |
 |

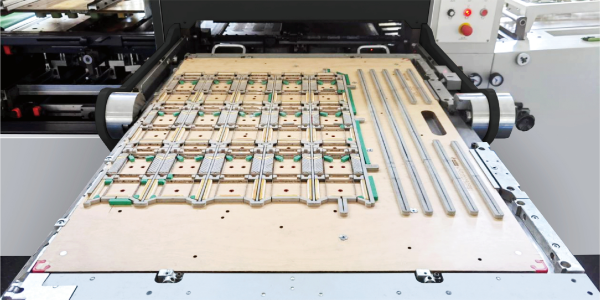

Mikrojusterbar die-cuttingplade |

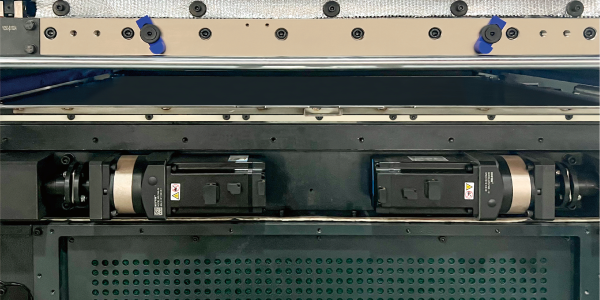

Servo styret gribebar positionsanordning |
Mikrojusterbar huldæksplade |
 |
 |
 |

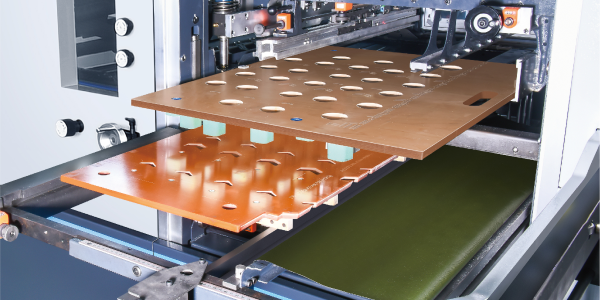

Avanceret plade hurtig låsenhed |

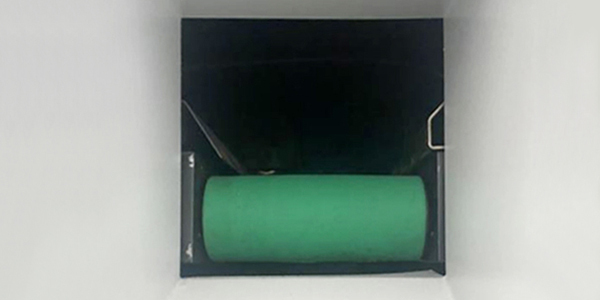

Gripper margin skrædderanordning |

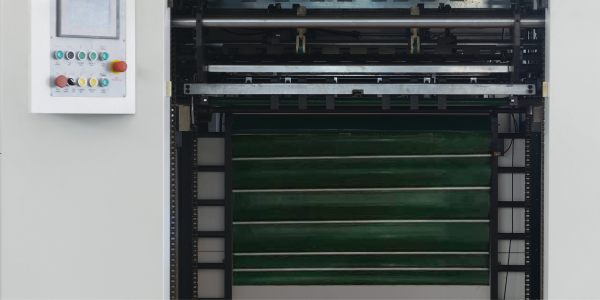

Rullgardintype papirforsyningsanordning med kontinuerlig drift |
 |
 |
 |
Elektrisk enhed |
Tysk vacuum pump |

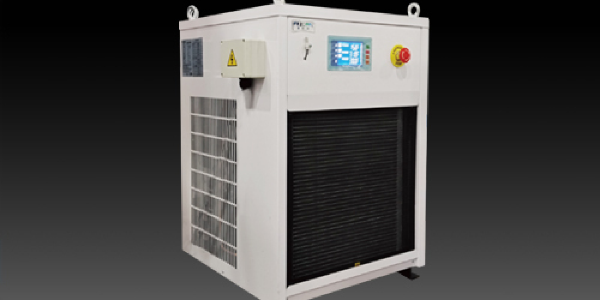

Hovedenheds køle/smøremekanisme |
 |
||
Automatisk Smøringsanlæg |
Tekniske parametre
|
Model |
BHT-1060CE |
BHT-1060ACE |
BHT-1060ACER |
|
Maksimal arkstørrelse |
1060×760 mm |
1060×760 mm |
1060×760 mm |
|
Minimal arkstørrelse |
400×350 mm |
400×350 mm |
400×350 mm |
|
Maksimal skærestørrelse |
1060×745 mm |
1060×745 mm |
1060×745 mm |
|
Maksimal Embossingsareal |
/ |
/ |
1060×745 mm |
|
Minimal griber margen |
9-17 mm |
9-17 mm |
9-17 mm |
|
Minimum skæremåde bredde |
10-18mm |
10-18mm |
10-18mm |
|
Skæregnings højde |
23.8mm |
23.8mm |
23.8mm |
|
Indre kasse størrelse |
1080×770 mm |
1080×770 mm |
1080×770 mm |
|
Lagerområde |
Papirkort: 80-2000g\/m², 0.1-2mm |
Papirkort: 80-2000g\/m², 0.1-2mm |
Papirkort: 80-2000g\/m², 0.1-2mm |
|
Udstansningsnøjagtighed |
≤±0,075 mm |
≤±0,075 mm |
≤±0,075 mm |
|
Embosseringsnøjagtighed |
/ |
/ |
≤±0,075 mm |
|
Max. Skæreværk |
300T |
600T |
600T |
|
Maks. arbejdsfart |
9000s/h |
8000s/h |
8000s/h |
|
Maksimum feeder stabel højde |
1630mm |
1630mm |
1630mm |
|
Maksimal leveringspælehøjde |
1480mm |
1480mm |
1480mm |
|
Elektrisk opvarmet system |
/ |
/ |
20 varmezoner, justerbar 40-180℃ |
|
Hovedmotor effekt |
15kW |
15kW |
15kW |
|
Fuldt belastet wattforbrug |
23 kW |
23 kW |
35 kW |
|
Luftkrav |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.37m³\/min |
|
Nettovægt af maskinen |
21T |
23T |
23T |
|
Maskindimensioner (L×B×H) |
7715×4466×2301mm |
7715×4616×2301mm |
7715×4616×2301mm |
|
Maskinens Dimensioner (Inklusiv Formforlader) (L×B×H) |
7715×5366×2301mm |
7715×5516×2301mm |
7715×5516×2301mm |
