MHC-1100B/1300B/1350B/1500B/1650B/1900B (ماكينة قص وطي نصف أوتوماتيكية)
- مجهز بأجهزة استشعار وأجهزة آمنة لضمان السلامة
- أقصى سرعة: 7,500 ورقة/ساعة
- الضغط الأقصى: 400 طن
- نظرة عامة
- المعلمات الفنية
- المنتجات ذات الصلة
وصف المنتج
تستخدم سلسلة آلات قطع وثني الورق شبه الأوتوماتيكية MHC ماسكات قبض ذات قوة عالية. وهي مناسبة لأنواع مختلفة من الورق بسرعة قصوى تصل إلى 7,500 ورقة/ساعة وضغط أقصى يصل إلى 400 طن. يتم التحكم بها بواسطة حاسوب، مما يجعل التشغيل بسيطًا وواضحًا. تم تركيب مستشعرات وأجهزة الأمان في أجزاء متعددة من جسم الآلة لضمان تشغيل الآلة بشكل طبيعي وضمان السلامة الشخصية.
![]() |
![]() |
![]() |

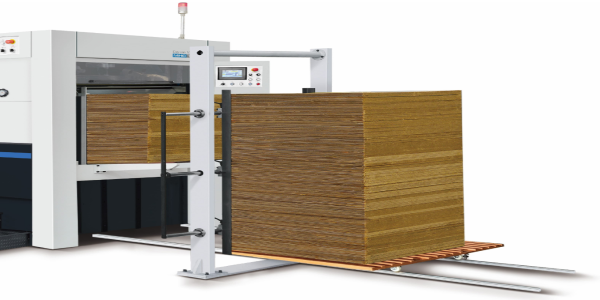

وحدة تغذية الورق |
محرك حزام التوقيت، آلية متقطعة |

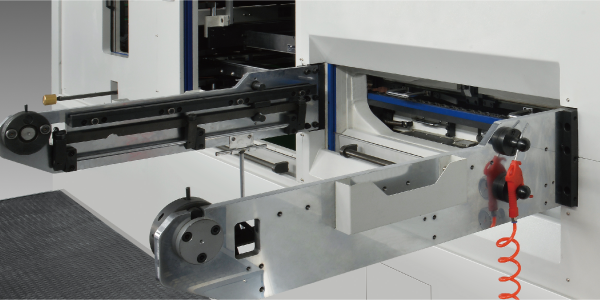

وحدة قص القوالب |
![]() |
![]() |
![]() |

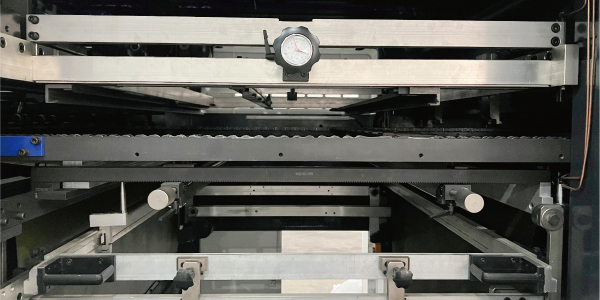

وحدة إزالة الفضلات |

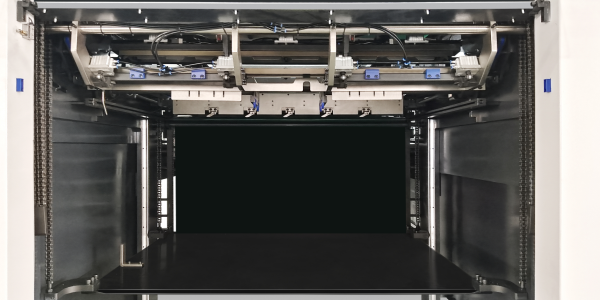

وحدة التوصيل |

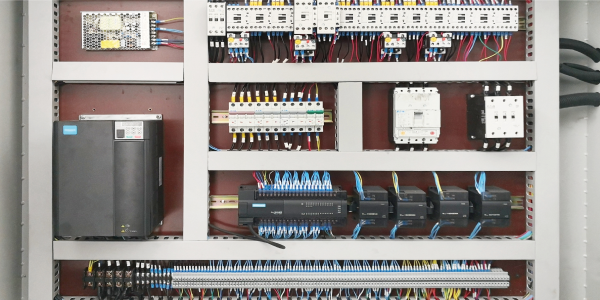

الوحدة الكهربائية |
![]() |
||
نظام윤滑 تلقائي |
المعلمات الفنية
الموديل |
MHC-1100B MHC-1100BC |
MHC-1300B MHC-1300BC |
MHC-1350B MHC-1350BC |
MHC-1500B MHC-1500BC |
MHC-1650B MHC-1650BC |
MHC-1900B |
الحد الأقصى لحجم الورقة |
1100×790mm |
1290×940 ملم |
1350×1100مم |
1500×1100 مم |
1650×1200 مم |
1900×1400 مم |
الحد الأدنى لحجم الورقة |
400×350 مم |
470×450 مم |
470×450 مم |
470×450 مم |
550×500 مم |
650×550mm |
الحد الأقصى لحجم القطع |
1070×770mm |
1280×920 ملم |
1330×1080 ملم |
1480×1080 ملم |
1620×1180 ملم |
1870×1380mm |
الحد الأدنى لهامش المشبك |
9-17ملم |
9-17ملم |
9-17ملم |
9-17ملم |
9-17ملم |
9-17ملم |
العرض الأدنى للقِطع |
-- / 10-18mm |
-- / 10-18mm |
-- / 10-18mm |
-- / 10-18mm |
-- / 10-18mm |
/ |
ارتفاع قاعدة القص |
23.8 ملم |
23.8 ملم |
23.8 ملم |
23.8 ملم |
23.8 ملم |
23.8 ملم |
حجم الفتحة الداخلية |
1120×786 ملم |
1310×948 ملم |
1360×1118 ملم |
1510×1118 ملم |
1682×1219 ملم |
1912×1419 مم |
نطاق المخزون |
الكرتون المقوّى: ≤7مم، E، B، C، A و AB ورق مقوّى |
اللوحة المقوّاة: ≤8.5 مم، ورق مقوّى من نوع E، B، C، A و AB |
اللوحة المقوّاة: ≤8.5 مم، ورق مقوّى من نوع E، B، C، A و AB |
اللوحة المقوّاة: ≤8.5 مم، ورق مقوّى من نوع E، B، C، A و AB |
اللوحة المقوّاة: ≤8.5 مم، ورق مقوّى من نوع E، B، C، A و AB |
اللوحة المقوّاة: ≤8.5 مم، ورق مقوّى من نوع E، B، C، A و AB |
دقة قطع المطبوعة |
≤±0.1 مم |
≤±0.15مم |
≤±0.15مم |
≤±0.15مم |
≤±0.2مم |
≤±0.2مم |
القوة القصوى للقطع |
300 طن |
400 طن |
400 طن |
400 طن |
400 طن |
300 طن |
أقصى سرعة العمل |
7500 ثانية/ساعة |
5500s/ساعة |
5500s/ساعة |
5500s/ساعة |
4500ساعة/س |
3500s/h |
أكبر ارتفاع لمكدس التغذية |
1600 مم |
1600 مم |
1600 مم |
1600 مم |
1600 مم |
1600 مم |
الحد الأقصى لارتفاع كومة التسليم |
1400mm |
1400mm |
1400mm |
1400mm |
1400mm |
1400mm |
قوة المحرك الرئيسي |
11 كيلوواط |
11 كيلوواط |
15kW |
15kW |
18.5 كيلو وات |
18.5 كيلو وات |
قدرة التحميل الكامل |
14 كيلوواط / 15 كيلوواط |
14 كيلوواط / 15 كيلوواط |
18 كيلوواط / 20 كيلوواط |
18 كيلوواط / 20 كيلوواط |
22 كيلوواط / 24 كيلوواط |
22KW |
متطلبات الهواء |
0.6-0.7MPa، ≥0.37م³\/دقيقة |
0.6-0.7MPa، ≥0.37م³\/دقيقة |
0.6-0.7MPa، ≥0.37م³\/دقيقة |
0.6-0.7MPa، ≥0.37م³\/دقيقة |
0.6-0.7MPa، ≥0.75م³\/دقيقة |
0.6-0.7MPa، ≥0.75م³\/دقيقة |
الوزن الصافي للآلة |
13 طن / 14 طن |
15 طن / 16 طن |
16 طن / 17 طن |
17 طن / 18 طن |
20T / 21T |
26T |
أبعاد الجهاز (الطول × العرض × الارتفاع) |
6300×4256×2350 مم (ب) |
6023×4506×2467 مم (ب) |
6295×4506×2452 مم (ب) |
6295×4706×2452 مم (ب) |
6646×5117×2582 مم (ب) |
8100×5872×2525 مم |
7683×4256×2350 مم (ب سي) |
7880×4506×2467 مم (ب سي) |
8095×4506×2452 مم (ب سي) |
8095×4706×2452 مم (BC) |
8646×5117×2582 مم (BC) |
