BHT-1500FC/1650FC/1900FC/2100FC (ماكينة القطع والتثني الأوتوماتيكية مع فصل المنتج)

  • السرعة القصوى: 6,000 ورقة/ساعة؛ الضغط الأقصى: 450 طن
  • نطاق المخزون: ≤9 مم لوح مموج؛ أنواع الورق المموج F,E,B,C,A و AB
  • تغطي جميع النطاقات من 1520×1100 مم إلى 2100×1600 مم
  • نظرة عامة
  • المعلمات الفنية
  • المنتجات ذات الصلة

وصف المنتج

تم تطوير ماكينة تقطيع وتطريق الأشكال الأوتوماتيكية من سلسلة BHT-FC/EFC مع فصل الطبقة بمواصفات خاصة لسوق الكرتون المموج من قبل شركة Dayuan، وتتميز هذه الماكينة بتوفير تشكيلات بأحجام مختلفة، حيث يتراوح الحد الأقصى لحجم الورقة من 1520×1100 مم إلى 2100×1600 مم، مما يجعلها خيارًا مثاليًا لإنتاج التغليف متعدد الأجزاء بكميات كبيرة، مثل علب البيرة، وصناديق الأجهزة الكهربائية، وحاويات الشحن الخاصة بمنصات eBay/Amazon، وصناديق الهدايا الفاخرة، وصناديق الحليب. وبفضل نظام التشغيل الآلي الشامل من وحدة التغذية حتى وحدة التوصيل، فإن هذه المنظومة المتقدمة تحقق أقصى إنتاجية مع كفاءة في التكلفة، ما يجعلها الحل الأمثل لاحتياجاتك في القطع بمقاسات كبيرة.



حلول قابلة للتخصيص بدرجة عالية
خياران متاحان لتغذية الورق: جهاز تغذية الحافة الأمامية وجهاز التغذية السفلي
ثلاث خيارات متاحة لجمع الورق: قسم جمع المكدس العالي، قسم العد والجمع، وخط الإنتاج المرتبط
السرعة القصوى: 6,200 ورقة/ساعة؛ الضغط الأقصى: 450 طن.



إخراج بجودة ممتازة
من خلال دمج تقنيات متقدمة متعددة، يصل نظامنا إلى دقة استثنائية عند معالجة اللوح المموج.

العملية الإنتاجية بالكامل ذاتية التحكم بشكل كامل، مما يقلل بشكل كبير من وقت تدريب المشغلين ووقت الإعداد، مما يتيح إخراجًا عالي الجودة فورًا.

1FC系列前沿送纸部.jpg.png 2EFC系列下吸盘送纸部.jpg.png 3输纸台侧定位部.jpg.png

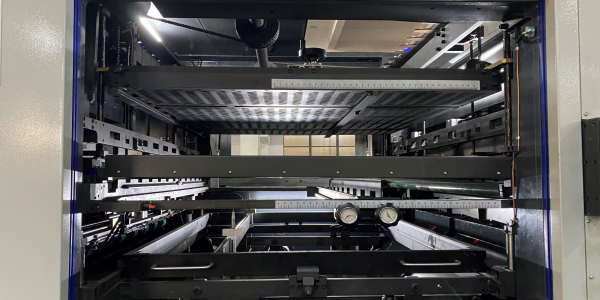

وحدة تغذية الحافة الأمامية

وحدة التغذية السفلية

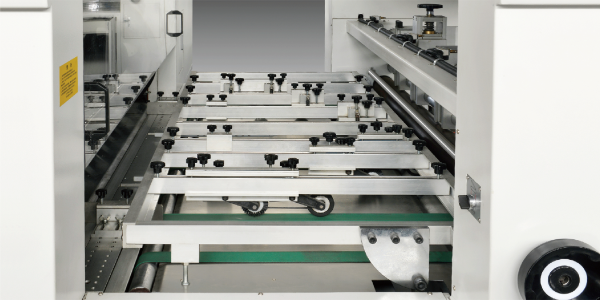

قسم نقل ومحاذاة الأوراق

4可变速蜗轮传动装置.jpg.png 5模切钢板微调装置.jpg.png BHT-1500FC_1650FC_1900FC_2100FC+Three layer stripping section.jpg.png

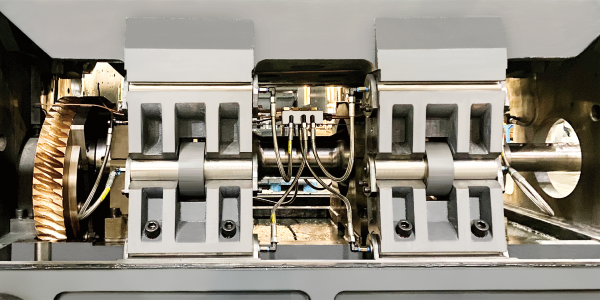

جهاز نقل السرعة المتغيرة بدودة التروس

وحدة قص القوالب

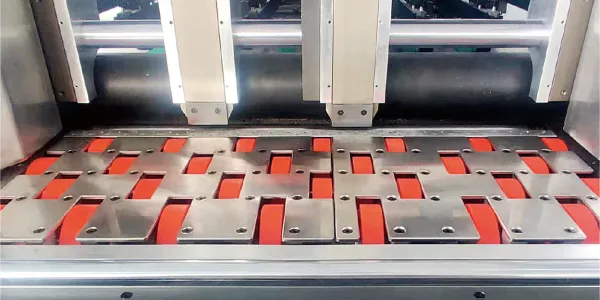

قسم تقشير ثلاث طبقات

7叼口清废装置.jpg.png BHT-1500FC_1650FC_1900FC_2100FC+Non-stop stacking delivery unit.jpg.png 9计数堆叠收纸部(选配).jpg.png

جهاز لتفريغ حافة الورقة من الماسك

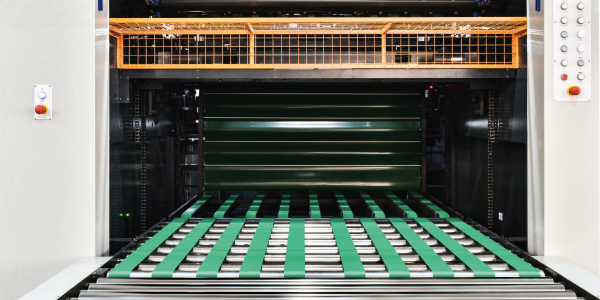

وحدة التوصيل المتراكمة (قياسي)

وحدة توصيل الدُفعات (اختياري)

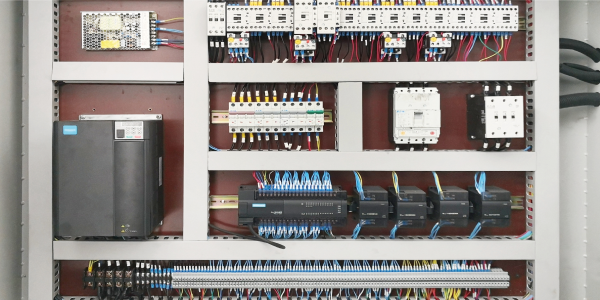

الوحدة الكهربائية

مضخة شفط ألمانية

نظام윤滑 تلقائي

المعلمات الفنية

الموديل

BHT-1500FC

BHT-1500EFC

BHT-1650FC

BHT-1650EFC

BHT-1900FC

BHT-1900EFC

BHT-2100FC

BHT-2100EFC

الحد الأقصى لحجم الورقة

1520×1100mm

1650×1200 مم

1900×1400 مم

2100×1600 مم

الحد الأدنى لحجم الورقة

480×480mm

650×500 مم

650×500 مم

750×650 مم

الحد الأقصى لحجم القطع

1500×1100 مم

1630×1180 ملم

1880×1380 ملم

2080×1580 ملم

الحد الأدنى لهامش المشبك

9-17ملم

9-17ملم

9-17ملم

9-17ملم

العرض الأدنى للقِطع

10-18 ملم

10-18 ملم

10-18 ملم

10-18 ملم

ارتفاع قاعدة القص

23.8 ملم

23.8 ملم

23.8 ملم

23.8 ملم

حجم الفتحة الداخلية

1600×1145mm

1670×1230 ملم

1920×1430 ملم

2120×1630 ملم

نطاق المخزون

اللوحة المقوّاة: ≤9مم، F, E, B, C, A و AB ورق مقوّى

اللوحة المقوّاة: ≤9مم، F, E, B, C, A و AB ورق مقوّى

اللوحة المقوّاة: ≤9مم، F, E, B, C, A و AB ورق مقوّى

اللوحة المقوّاة: ≤9مم، F, E, B, C, A و AB ورق مقوّى

دقة قطع المطبوعة

≤±0.15مم

≤±0.2مم

≤±0.2مم

≤±0.2مم

القوة القصوى للقطع

400 طن

400 طن

450T

450T

أقصى سرعة العمل

6000 ثانية/ساعة

6000 ثانية/ساعة

5000 ثانية/ساعة

4000 ثانية/ساعة

الحد الأقصى لارتفاع كومة التسليم

1500مم

1500مم

1500مم

1500مم

قوة المحرك الرئيسي

18.5 كيلو وات

18.5 كيلو وات

18.5 كيلو وات

22KW

قدرة التحميل الكامل

38KW / 36KW

38KW / 38KW

40KW / 40KW

47KW / 47KW

متطلبات الهواء

0.6-0.7MPa،≥1m³⁄min

0.6-0.7MPa،≥1m³⁄min

0.6-0.7MPa،≥1m³⁄min

0.6-0.7MPa،≥1m³⁄min

الوزن الصافي للآلة

31T / 33T

40T / 41T

46T / 47T

51T / 52T

أبعاد الماكينة

(توصيل متراص)

(L×W×H)

9887×5500×2800 مم

10344×5970×2876 مم (FC)

11853×6560×2972 مم (FC)

14370×7160×2972 مم

10187×5970×2876 مم (EFC)

11652×6560×2972 مم (EFC)

أبعاد الجهاز

(توصيل دُفعات)

(L×W×H)

11400×5500×2800 مم

12049×7090×2876 مم (FC)

13690×6560×2972 مم (FC)

15870×7160×2972 مم

11892×5970×2876 مم (EFC)

13489×6560×2972 مم (EFC)
