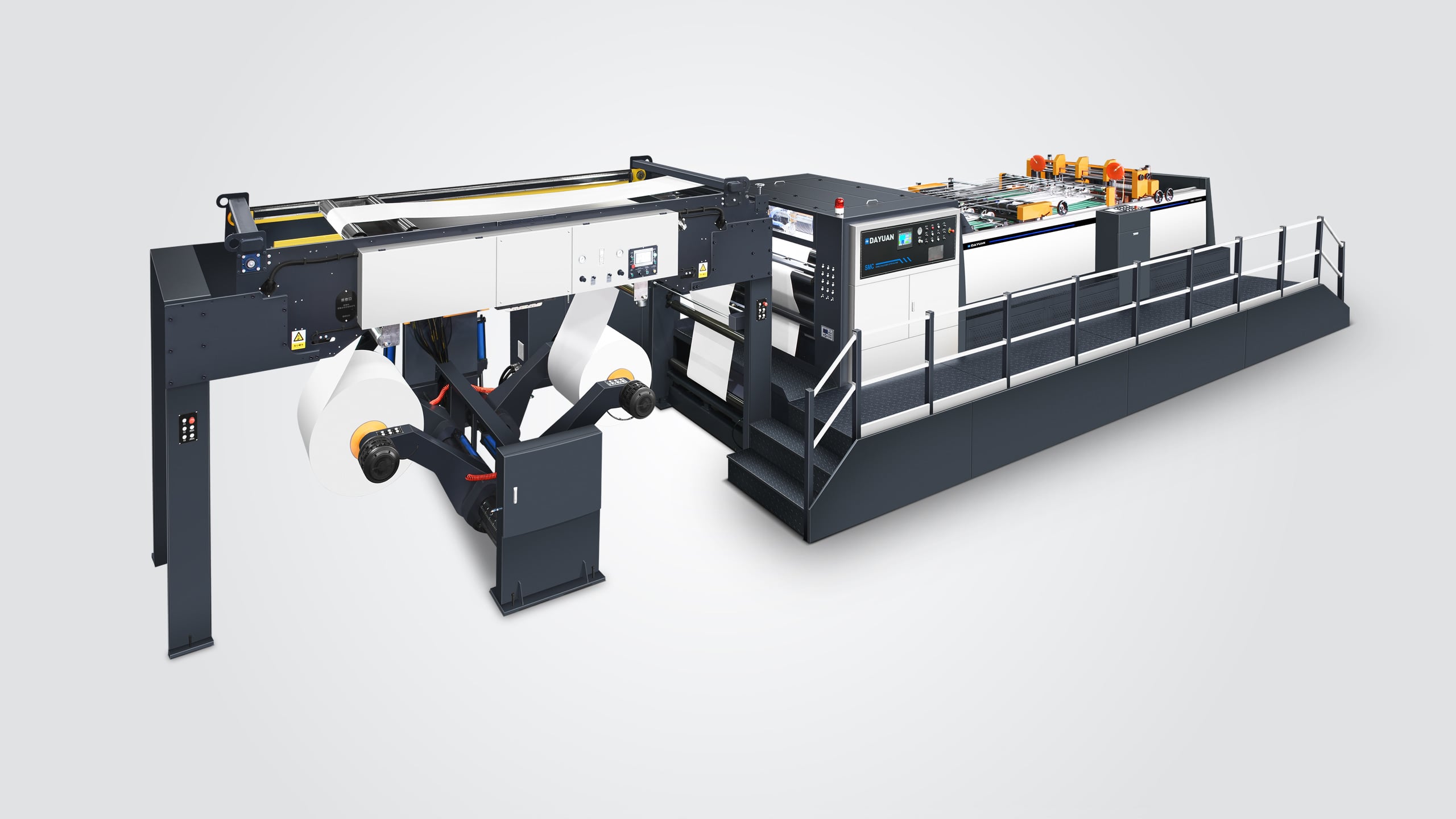

SMC-1100ZH/1500ZH/1700ZH/1900ZH (Servo-naukeurige Dubbelheliks Hoogsnelheidsvelsnagelmasjien Met Outomatiese Splicer & Outomatiese Paletwisselaar)
- Ontwikkel vanaf Dayuan SMC-reeks met outomatiese splicer & outomatiese palletwisselaar
- Dayuan kernpatenttegnologie - dubbelheliksnysontwerp
- Snyakkuraatheid: ±0.1mm; Maksimum spoed: 540 snye per minuut
- Oorsig
- Tegniese parameters
- Spesifikasies
- Verwante produkte
- VVV
Produkbeskrywing
Gebaseer op die tegnologie van SMC-reeks Seervo Precisie Dubbele Skroef Hoë Spoed Bladsnyder Masjien, Dayuan outomatiese rol-tot-bladsnymasjien SMC-ZH-reeks word gevoorsien van 'n outomatiese snywerktuig en 'n outomatiese paletverwisselaar. Die outomatiese papierlasapparaat verskaf naadlose papierlaswerk tydens die papiersnyproses om papiermors as gevolg van afsluiting en rolwisseling te voorkom. Daarbenewens maak die nie-stop outo-paletverwisselaar gebruik van 'n rol-opslaan tipe hulpversamelmeganisme om outomaties die lades te verander, wat kontinue produksie en verbeterde doeltreffendheid van die papiersnyder waarborg.
 |
 |
 |
AUTO VERBINDINGSTELEN |
Outomatiese palletwisselaar |
NIET-STILROLLE CURTAIN PAPIER LEWERINGSAPARAAT |
|
|
|
Outomatiese Rem |
Outomatiese Anti-kromming |
Outomatiese Spanningsbeheer |
|
|
|
Outomatiese Randposisiekorreksie |
Outomatiese posisionering snystelsel |
PAPIER VOR-BEDRYWIGS TOESTEL |
|
|
|
Ingeboude Dubbele Helix Mes (Vindingpatent) |
AFWEERSLAGPORT |
ANTISTATIESE TOESTEL |
|
|
|
3 Keer Levering (Geen Druklyn) |
Veramingsbord Pneumatiese Optyings-toestel |
VOLLE SET SIEMENS BEDRIWINGSSTELEN |
Tegniese parameters
|
Model |
SMC-1100ZH SMC-1500ZH SMC-1700ZH SMC-1900ZH |
Papieruitsnydmethode |
Dubbele rotasie bladsnyer |
Dikte van snypapier |
80-1000gsm |
Sny lengte reeks |
450-1650mm |
Die formaat van sny |
2 bladsy(Opsioneel) |
Sny akkuraatheid |
Snitlengte≤1000mm:±0.1mm Snylengte 1000 mm: ±0.1% |
Maks. snylynspoed |
330m/min(SMC-1100/1500/1700) 300m/min(SMC-1900) |
Max. sny spoed |
540snye/min(SMC-1100ZH/1500ZH/1700ZH) 380 snydings/min (SMC-1900) |
Maks. roldeursnee |
1800mm |
Max. papier sny breedte |
1100(45”)mm 1500(59” )mm 1700(67” )mm 1900(75”)mm |
Maks. papierstapelhoogte |
1600mm |
Lugkompressorvereiste |
0.8MPA |
Energieverbruik |
380V/220V×50HZ |
Masjiengewig |
25000/27000/30000/32000kg |
Volle las krag |
81/94/94/112kw |
Spesifikasies
|
SMC-1100ZH SMC-1500ZH SMC-1700ZH |
SMC-1900ZH | ||||
| Sny lengte |
Lynspoed (m/min) |
Sny Spoed (snye/min) |
Sny lengte |
Lynspoed (m/min) |
Sny Spoed (snye/min) |
| 450 | 195 | 435 | 450 | 100 | 210 |
| 500 | 240 | 480 | 500 | 110 | 220 |
| 600 | 325 | 540 | 600 | 155 | 260 |
| 700 | 330 | 475 | 700 | 230 | 320 |
| 800 | 330 | 410 | 800 | 300 | 380 |
| 900 | 325 | 365 | 900 | 300 | 345 |
| 1000 | 310 | 310 | 1000 | 300 | 300 |
| 1100 | 300 | 275 | 1100 | 290 | 265 |
| 1200 | 300 | 250 | 1200 | 280 | 235 |
| 1300 | 305 | 235 | 1300 | 260 | 210 |
| 1400 | 315 | 235 | 1400 | 260 | 190 |
| 1500 | 330 | 220 | 1500 | 260 | 175 |
| 1600 | 335 | 210 | 1600 | 250 | 160 |
| 1650 | 335 | 210 | 1650 | 250 | 155 |
