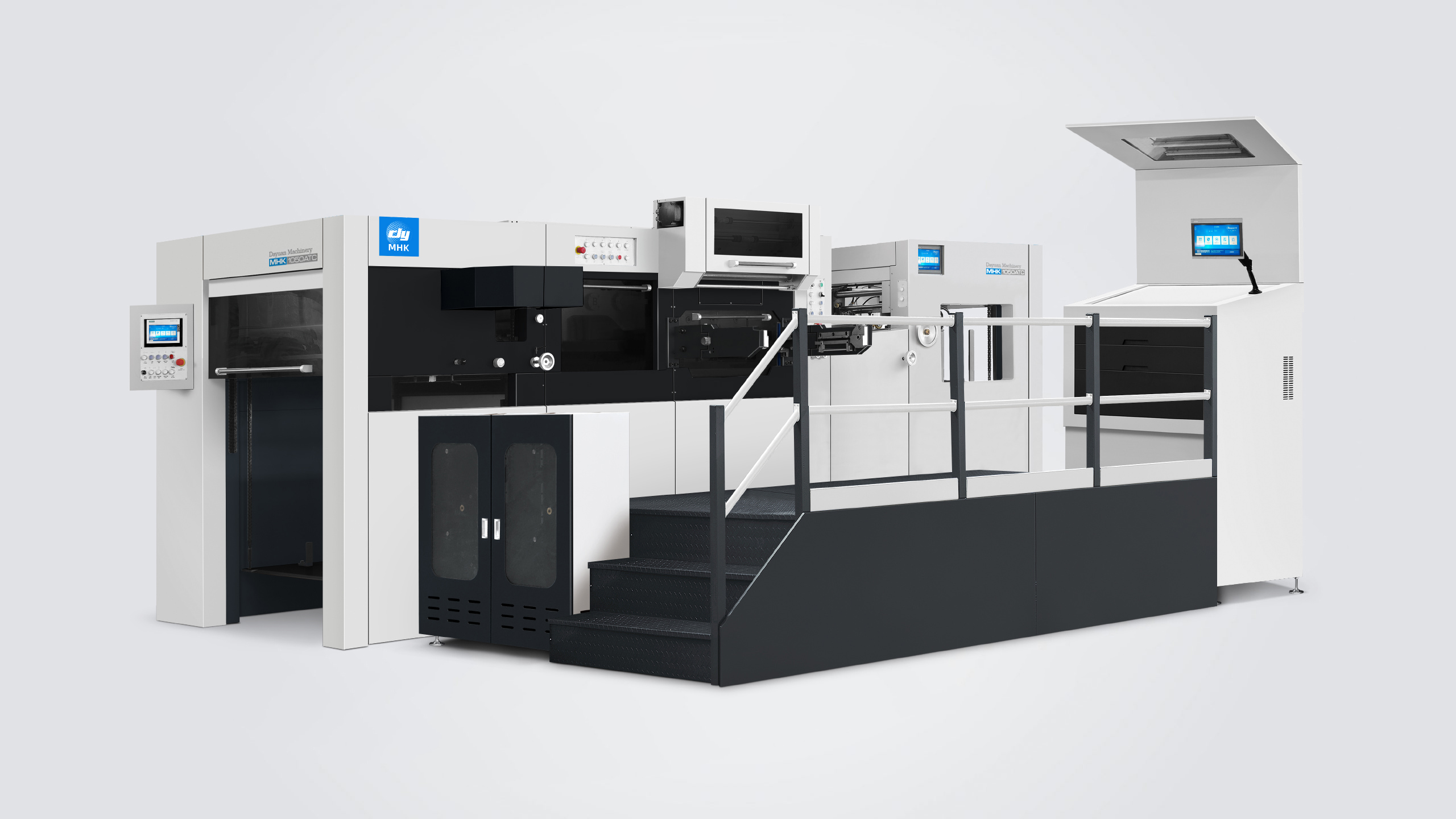

MHK-820T/1050AT(C)/1180AT/1350AT/1500AT (Outomatiese Heet Folie Druk- en Sterwe Masjien (swaar taak))
- Spesiaal ontwerp vir warm foliestempling & diep opdruk, dek alles vanaf 820mm tot 1500mm.
- Maksimum spoed: 7500 blaaie/h
- Maksimum werkdruk: 600T
- Oorsig
- Tegniese parameters
- Verwante produkte
Produkbeskrywing
Die Dayuan MHK-reeks outomatiese warm folie stempel- en snywerk masjien bied verskeie grootte aan om aan u verskeie produksiebehoeftes te voldoen, met warm folie stempelgroottes wat wissel van 800×580mm tot 1480×1080mm.
As 'n hoëprestasie outomatiese warm stempelmasjien lewer dit betroubare en duursame werking, wat dit ideaal maak vir premium papierverpakking wat groot-area folie stempelwerk en verheffing (diep reliëf) vereis, insluitend luukse drankverpakking, geskenkdosse, premium papierhandsakke en elektronika-verpakking. Met uitstekende opbrengs op belegging bied dit uitstekende waarde, wat u in staat stel om topklas snywerk kwaliteit te ervaar teen 'n mededingende belegging.
Betroubare Prestasie:
•Maksimum spoed: 7,500 bladsye per uur; maksimum druk: 600 tonne.
•Uitrustings met 'n eie foil-stempelbeheersisteem en foilvoer-sisteem, wat sowel horisontale as vertikale stempeling ondersteun om hoë kwaliteitsvereistes te voldoen.
•20 onafhanklik beheerde temperatuur sones
•Uitrusting met 'n outomatiese olievoorsysteem en presisie temperatuurbeheerde smeer (koeling)stelsel, wat optimale olietemperatuur handhaaf vir konsekwente, betroubare produksie.
•Patenteerde greepbalk agter-posisionering servo-beheersisteem verseker permanente presisie van ±0,075mm.
Uitstekende veelzijdigheid:
•Ondersteun hotstamping en verhef drukwerk op verskeie materiale
• Ideaal vir die verwerking van komplekse struktuur grafika in die druk- en verpakking industrie
• Moontlikheid vir maklike en vinnige omskakeling tussen hotfolie stempel- en snyprosesse.
Uitstekende koste-efektiwiteit:
•Ondersteun vinnige opstelling en vinnige omskakeling met mikroverstelapparate.
•Gebruiksvriendelike mens-masjien koppelvlak vir intuïtiewe en doeltreffende bediening.
•Alomvattende onderdele-stoorketting vir navorste-untersteuning.
 |
 |
 |
| Voerder(4 suig- en 6 aflewering) |
Papier vervoerenheid |
VORENDE MAAT & SYMAAT |
 |
 |
 |
| Tandwielriem aandrywing, onderbrekingsmeganisme |
Mikro-verstelbare snyplaat |
VORM SNEEL VERSLUITINGSTESEL |
 |
 |
 |
| Servo-gesteerde vangbalk posisieerapparaat |
Heksagoonplaat |
Gryper rand sny eenheid (MHK-1050ATC) |
 |
 |
 |
| Gryper marg sny toestel (MHK-1050ATC) |
Ononderbroke oprol gordyn tipe papier aflewering toestel |
Elektriese Eenheid |
 |
 |
 |
| Duitsland vakuumpomp |
Outomatiese smeerstelsel |
Hoofeenheid koelings/smeerstofmeganisme |
Tegniese parameters
|
Model |
MHK-820T |
MHK-1050AT MHK-1050ATC |
MHK-1180AT |
MHK-1350AT |
MHK-1500AT |
|
Maksimum Bladgrootte |
820×600mm |
1050×750mm |
1180×1050mm |
1350×1100mm |
1500×1100mm |
|
Minimum Bladgrootte |
310×260mm |
400×360mm |
400×360mm |
470×450 mm |
470×450 mm |
|
Maksimum Snitgrootte |
800×580mm |
1040×720mm |
1150×1000mm |
1330×1080mm |
1480×1080mm |
|
Maksimum Stempelgrootte |
800×580mm |
1040×720mm |
1150×1000mm |
1330×1080mm |
1480×1080mm |
|
Maksimum Drukgebied |
800×580mm |
1040×720mm |
1150×1000mm |
1330×1080mm |
1480×1080mm |
|
Minimum Gripper Marges |
9-17mm |
9-17mm |
9-17mm |
9-17mm |
9-17mm |
|
Snitreeël hoogte |
23.8 mm |
23.8 mm |
23.8 mm |
23.8 mm |
23.8 mm |
|
Minimum snitwydte |
/ |
-- / 10-18mm |
/ |
/ |
/ |
|
Binne Jaggrootte |
910×610mm |
1140×755mm |
1230×1028mm |
1360×1130mm |
1510×1130mm |
|
Aandele Reeks |
Papkaart: 80-2000g\/m², 0.1-2mm |
Papkaart: 80-2000g\/m², 0.1-2mm |
Kaartboord: 100-2000g\/m², 0.1-2mm |
Karton: 200-2000g\/m², 0.2-2mm |
Karton: 250-2000g\/m², 0.25-2mm |
|
Stans akkuraatheid |
≤±0,1 mm |
≤±0.075mm |
≤±0,1 mm |
≤±0,1 mm |
≤±0,1 mm |
|
Stempel Akkuraatheid |
≤±0,1 mm |
≤±0,1 mm |
≤±0,1 mm |
≤±0,1 mm |
≤±0,1 mm |
|
Verhitting Genoegkome |
≤±0,1 mm |
≤±0.075mm |
≤±0.15mm |
≤±0.15mm |
≤±0.15mm |
|
Maks. Snykrag |
300T |
600T |
600T |
600T |
600T |
|
Maks. kurkmaak spoed |
7500s/h |
7500s/h |
7000s/h |
5500s\/h |
5500s\/h |
|
Maksimum voerderhoogte |
1500mm |
1600mm |
1600mm |
1600mm |
1600mm |
|
Max aflewering stapelhoogte |
1300mm |
1400mm |
1400mm |
1400mm |
1400mm |
|
Max.gou Doil Diameter |
φ250mm Lengte, φ200mm Breedte |
φ250mm Lengte, φ200mm Breedte |
φ250mm Lengte, φ200mm Breedte |
φ250mm Lengte, φ200mm Breedte |
φ250mm Lengte, φ200mm Breedte |
|
Elektries-verhitte stelsel |
20 Verwarmingszones, 40-180℃ Aanpasbaar |
20 Verwarmingszones, 40-180℃ Aanpasbaar |
20 Verwarmingszones, 40-180℃ Aanpasbaar |
20 Verwarmingszones, 40-180℃ Aanpasbaar |
20 Verwarmingszones, 40-180℃ Aanpasbaar |
|
Foil breedte |
20-780mm |
20-1020mm |
20-1150mm |
20-1320mm |
20-1470mm |
|
Hoofmotorkrag |
11 kw |
15 kw |
15 kw |
22kw |
22kw |
|
Volle Laad Wattage |
52KW |
56kw |
67KW |
67KW |
67KW |
|
Lugvereiste |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.75m³\/min |
0.6-0.7MPa, ≥0.75m³\/min |
|
Nettogewig van Masjien |
14.5T |
20T / 20.5T |
24T |
34T |
36T |
|
Masjienedimensies (L×B×H) |
6485×3676×2388mm |
7100×4317×2643mm(1050AT) 7100×5017×2643mm(1050ATC) |
7700×4500×2450mm |
10213×5063×2718mm |
10213×5263×2718mm |
