MHK-3S920TTRC

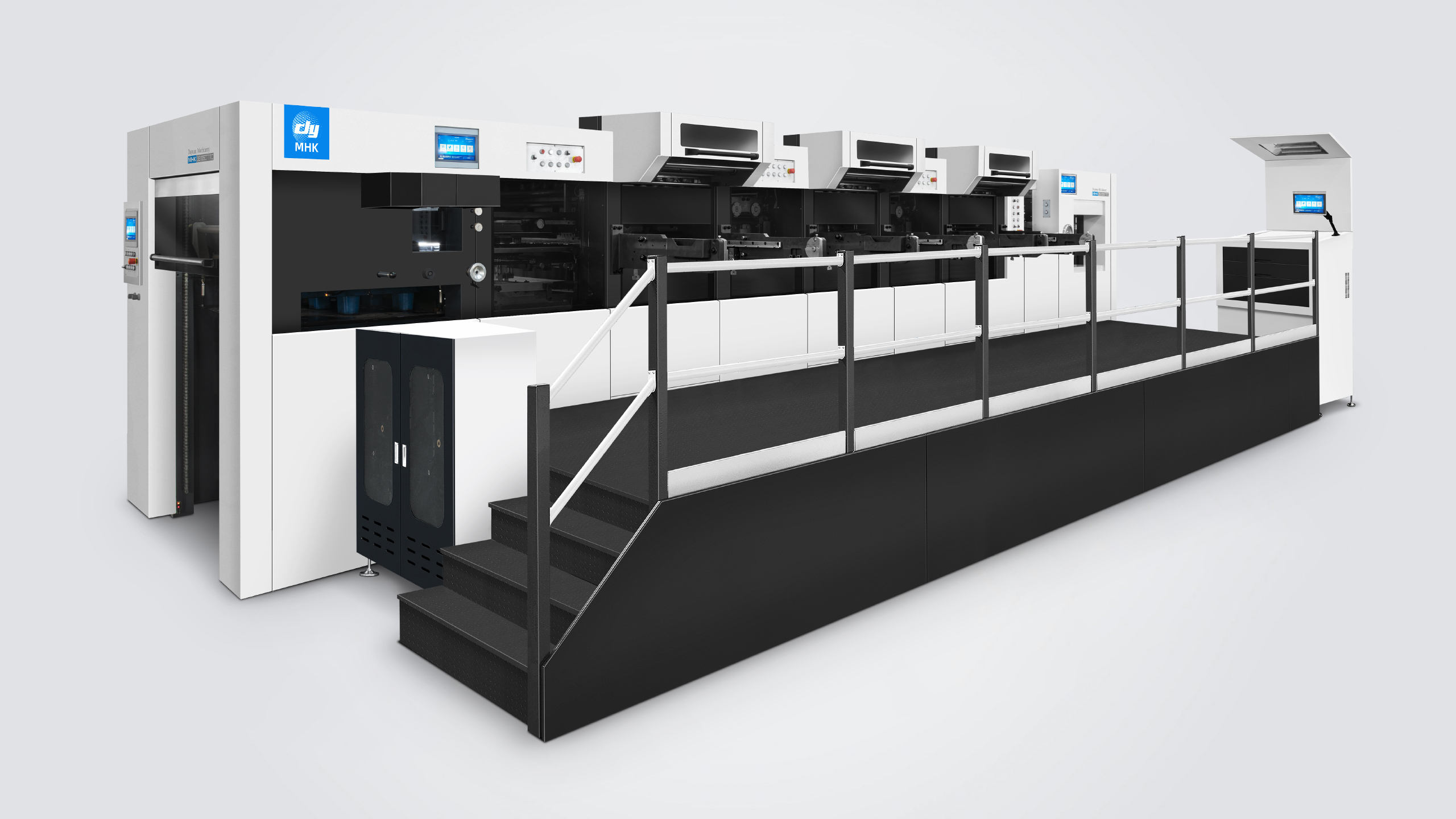

TRIOPRESS outomatiese hoëspoed-stanssnymasjien

  • Vindingpatent: die wêreld se eerste drie-stasie sterwe masjien
  • Vloekbare aanpassing vir komplekse prosesvereistes
  • Verberg hoë akkuraatheid en warmstempel effekte terwyl snelheidsvlakke van tot 6,200 bladsye per uur bereik word
  • Oorsig
  • Tegniese parameters
  • GERELEERDE PRODUKTE

Produkbeskrywing

Die Dayuan MHK-reeks TRIOPRESS automatiese sterwe masjiene is ontwerp vir een-durch prosessering, wat folie-stempeling, sterwe en uitskrap in 'n enkele, hoëfficiënte bewerking integreer – perfek vir komplekse folie-stempelbehoeftes in premium sigaretverpakking, drankverpakking en ander hoë-nivo toepassings. Deur produktiwiteit te maksimeer en arbeidskoste te minimiseer, lewer dit uitsonderlike waarde en verbeterde mededingendheid, wat dit die uiteindelike keuse vir die hoë-nivo naverwerkbemark maak.



Vloeiëlike aanpassing:
Modulêre proseskonfigurasie aangepas aan produkvereistes, met elke eenheid onafhanklik deur servomotors beheer word vir opsionele eenheid-operasie.
Kenmerke holografiese folie stempeling, drievoudige folie stempeling, diep presweffekte, staalplaat sny en afval ontsmetting om verskeie produksiebehoeftes te voldoen en doeltreffendheid aansienlik te verbeter.



Betroubare Prestasie:
Maksimum spoed: 6,200 velde per uur; maksimum druk: 600 tonne.
Uitrustings met 'n eie foil-stempelbeheersisteem en foilvoer-sisteem, wat sowel horisontale as vertikale stempeling ondersteun om hoë kwaliteitsvereistes te voldoen.
Patenteerde greepbalk agter-posisionering servo-beheersisteem verseker permanente presisie van ±0,075mm.



Uitstekende koste-efektiwiteit:
Robuuste gietereenraamstel verseker stabiliteit.
Gebruiker-vriendelike mens-masjiene-koppelvlak vir intuïtiewe en doeltreffende bedrywing.
Alomvattende onderdele-stoorketting vir navorste-untersteuning.




1飞达(四吸六送).jpg.png 2输纸台.jpg.png !3前规 侧规.jpg.png
Voerder

Vervoer eenheid

VORENDE MAAT & SYMAAT

4同步带传动间歇机构.jpg.png 7MHK-3S920TTRC  Mould quick locking device.jpg 6可调式下垫板(烫金_热压机型标配).jpg.png
TYDING BELT AANGEDREWE TOESTEL

VORM SNEEL VERSLUITINGSTESEL

SNYPLAAT MIKRO-AANPASSELAATSTELEN

7牙排后定位伺服控制系统.jpg.png 8微调蜂窝板(烫金_热压机型标配).jpg.png !9清废部.jpg.png
Servo-gesteerde vangbalk posisieerapparaat

Fyn afgestelde honingkomplaat

Uitstekkingseenheid

!10叼口清废装置.jpg.png 11收纸部.jpg.png 12电控部.jpg.png
GREPER AFVALVERWIJDERINGSTELEN

Outomatiese nie-stop versamelingstoestel

Elektriese Eenheid

13德国真空泵.jpg.png 14集中供油.jpg.png 15主机冷却润滑机构.jpg.png
Duitsland vakuumpomp

Sentrale smeerstelsel

KOOLING EN OLIEERMEKANISME VAN DIE HOOFMOTORTOESTEL

Tegniese parameters

Model

MHK-3S920TTT

MHK-3S920TTRC

MHK-3S920TTMC

MHK-3S920TRRC

MHK-3S920TRMC

MHK-3S920RRRC

MHK-3S920RRMC

Maksimum Bladgrootte

920×650mm

920×650mm

920×650mm

920×650mm

Minimum Bladgrootte

360×320mm

360×320mm

360×320mm

360×320mm

Maksimum Snitgrootte

920×630mm

920×630mm

920×630mm

920×630mm

Maksimum Stempelgrootte

900×600mm

900×600mm

900×600mm

900×600mm

Maksimum Verhitting Grootte

900×600mm

900×600mm

900×600mm

900×600mm

Minimum Gripper Marges

9-17mm

9-17mm

9-17mm

9-17mm

Minimum snitwydte

/

10-18 mm

10-18 mm

10-18 mm

Binne Jaggrootte

1008×670mm

1008×670mm

1008×670mm

1008×670mm

Aandele Reeks

Papkaart: 80-2000g\/m², 0.1-2mm
Gebogen bord: ≤4mm

Papkaart: 80-2000g\/m², 0.1-2mm
Gebogen bord: ≤4mm

Papkaart: 80-2000g\/m², 0.1-2mm
Gebogen bord: ≤4mm

Papkaart: 80-2000g\/m², 0.1-2mm
Gebogen bord: ≤4mm

Stans akkuraatheid

≤±0.075mm

≤±0.075mm

≤±0.075mm

≤±0.075mm

Gemeenskaplike druknaukeurigheid

≤±0,1 mm

≤±0,1 mm

≤±0,1 mm

/

Hologram-posisie-druk-naukeurigheid

≤±0,1 mm

≤±0,1 mm

≤±0,1 mm

/

Verhitting Genoegkome

≤±0.075mm

≤±0.075mm

≤±0.075mm

≤±0.075mm

Druk 1 Maks.Snykrag

600T

600T

600T

600T

Druk 2 Maks.Snykrag

600T

600T

600T

600T

Druk 3 Maks.Snykrag

600T

600T

600T

600T

Maks. werkingsnelheid

6200s/h

6200s/h

6200s/h

6200s/h

Maksimum Stapelhoogte by Voeder-Normale Modus

1500mm

1500mm

1500mm

1500mm

Maksimum Stapelhoogte by Aflewering

1300mm

1300mm

1300mm

1300mm

Max.gou Doil Diameter

φ250mm Lengte, φ200mm Breedte

φ250mm Lengte, φ200mm Breedte

φ250mm Lengte, φ200mm Breedte

/

Elektries-verhitte stelsel

20 Verwarmingszones, 40-180℃ Aanpasbaar

20 Verwarmingszones, 40-180℃ Aanpasbaar

20 Verwarmingszones, 40-180℃ Aanpasbaar

20 Verwarmingszones, 40-180℃ Aanpasbaar

Foil breedte

20-900mm

20-900mm

20-900mm

/

Druk 1 Foil Vooruit Skagte

3 Lengte+2 dwars
4 Lengte+2 dwars(opsioneel)
5 Lengte+2 dwars(opsioneel)
6 Lengte+2 dwars(opsioneel)

3 Lengte+2 dwars
4 Lengte+2 dwars(opsioneel)
5 Lengte+2 dwars(opsioneel)
6 Lengte+2 dwars(opsioneel)

3 Lengte+2 dwars
4 Lengte+2 dwars(opsioneel)
5 Lengte+2 dwars(opsioneel)
6 Lengte+2 dwars(opsioneel)

Elektries-verhitte stelsel

Druk 2 Foil Vooruit Skagte

3 Lengte+2 dwars
4 Lengte+2 dwars(opsioneel)
5 Lengte+2 dwars(opsioneel)
6 Lengte+2 dwars(opsioneel)

3 Lengte+2 dwars
4 Lengte+2 dwars(opsioneel)
5 Lengte+2 dwars(opsioneel)
6 Lengte+2 dwars(opsioneel)

Elektries-verhitte stelsel

Elektries-verhitte stelsel

Druk 3 Folie Vordring Asse

3 Lengte+2 dwars
4 Lengte+2 dwars(opsioneel)
5 Lengte+2 dwars(opsioneel)
6 Lengte+2 dwars(opsioneel)

Elektries-verhitte Sisteem+Afstryping(TTRC)

Elektries-verhitte Sisteem+Afstryping(TRRC)

Elektries-verhitte Sisteem+Afstryping(RRRC)

Die Cutting+Afstryping(TTMC)

Die Cutting+Afstryping(TRMC)

Die Cutting+Afstryping(RRMC)

Volle Laad Wattage

115KW

98KW / 88KW

78KW / 70KW

70KW / 65KW

Lugvereiste

0.6-0.7MPa, ≥1m³/min

0.6-0.7MPa, ≥1m³/min

0.6-0.7MPa, ≥1m³/min

0.6-0.7MPa, ≥1m³/min

Nettogewig van Masjien

35T

34T

33T

33T

Masjienedimensies (Inklusief Die Preloader)(L×W×H)

9860×6960×2658mm

9860×6960×2658mm

9860×6960×2658mm

9860×6960×2658mm
