MHC-1100E/1300E/1350E/1500E/1650E (Automatiese Drukafsnedmasjien (tiptronic))
- Geskik vir verskeie groottes van karton en golfpapier
- Twee papier voeringsopsies om soepel met verskeie papieromstandighede te handel
- Maksimum spoed: 7,500 bladsyeuur; Maksimum druk: 400 ton
- Oorsig
- Tegniese parameters
- Verwante produkte
Produkbeskrywing
Dayuan MHC-E reeks outomatiese sny- en stansmasjien (Tiptronies) het twee bedryfsfunksies: handmatige papierinvoer en outomatiese voederpapierinvoer. Wanneer die golfpapier plat is, kan outomatiese voederpapierinvoer gebruik word om die doeltreffendheid te verbeter; indien die golfpapier ongelyk is, kan handmatige papierinvoer gebruik word. Dit bied hoë stanspresisie en 'n hoë produkopbrengs met 'n maksimum spoed van 7 500 vel/uur en 'n maksimum druk van 400 ton.
 |
 |
 |

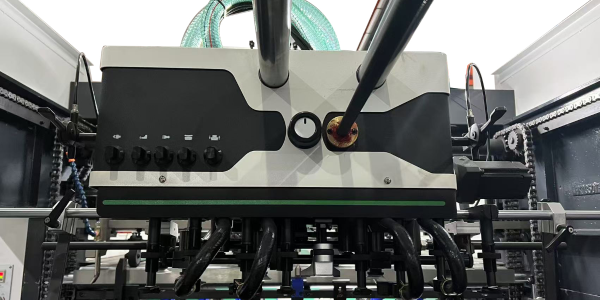

Voerder (tiptronic) |
Servo-motor vervoereenheid |
VORENDE MAAT & SYMAAT |
 |
 |
 |
Sny- en vormsny eenheid |
Plat raam |
Tandwielriem aandrywing, onderbrekingsmeganisme |
 |
 |
 |
Ononderbroke oprol gordyn tipe papier aflewering toestel |
Elektriese Eenheid |
Duitsland vakuumpomp |
|
||
Outomatiese smeerstelsel |
Tegniese parameters
|
Model |
MHC-1100E |
MHC-1300E |
MHC-1350E |
MHC-1500E |
MHC-1650E |
|
Maksimum Bladgrootte |
1100×790mm |
1290×940 mm |
1350×1100mm |
1500×1100mm |
1650 × 1200 mm |
|
Minimum Bladgrootte |
400 × 350 mm |
470×450 mm |
470×450 mm |
470×450 mm |
550×500 mm |
|
Maksimum Snitgrootte |
1070×770mm |
1280×920 mm |
1330×1080mm |
1480×1080mm |
1620×1180mm |
|
Minimum Gripper Marges |
9-17mm |
9-17mm |
9-17mm |
9-17mm |
9-17mm |
|
Snitreeël hoogte |
23.8 mm |
23.8 mm |
23.8 mm |
23.8 mm |
23.8 mm |
|
Binne Jaggrootte |
1120×786 mm |
1310×948 mm |
1360×1118mm |
1510×1118mm |
1682×1219mm |
|
Aandele Reeks |
Kardoes: ≥200g/m²; Gekreukelde bord: ≤7mm, E, B, C, A en AB gekreukelde papier |
Kardoes: ≥200g/m²; Gekreukelde bord: ≤8,5mm, E, B, C, A en AB gekreukelde papier |
Kardoes: ≥200g/m²; Gekreukelde bord: ≤8,5mm, E, B, C, A en AB gekreukelde papier |
Kardoes: ≥250g/m²; Gekreukelde bord: ≤8,5mm, E, B, C, A en AB gekreukelde papier |
Karton: ≥350g\/m²; Golfpapier: ≤8.5mm, E, B, C, A en AB golfpapier |
|
Stans akkuraatheid |
≤±0,1 mm |
≤±0.15mm |
≤±0.15mm |
≤±0.15mm |
≤±0.2mm |
|
Maks. Snykrag |
300T |
400T |
400T |
400T |
400T |
|
Maks. werkingsnelheid |
7500s/h |
5500s\/h |
5500s\/h |
5500s\/h |
4500s/u |
|
Maksimum voerderhoogte |
1600mm |
1600mm |
1600mm |
1600mm |
1600mm |
|
Max aflewering stapelhoogte |
1400mm |
1400mm |
1400mm |
1400mm |
1400mm |
|
Hoofmotorkrag |
11 kw |
11 kw |
15 kw |
15 kw |
18.5KW |
|
Volle Laad Wattage |
18 kw |
18 kw |
22kw |
22kw |
26KW |
|
Lugvereiste |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.37m³\/min |
0.6-0.7MPa, ≥0.75m³\/min |
|
Nettogewig van Masjien |
16T |
18T |
19T |
20T |
22T |
|
Masjienedimensies (L×B×H) |
6440×4256×2350mm |
8276×4506×2467mm |
8546×4506×2452mm |
8546×4706×2452mm |
9144×5117×2582mm |
